立式空气动力发动机总成结构

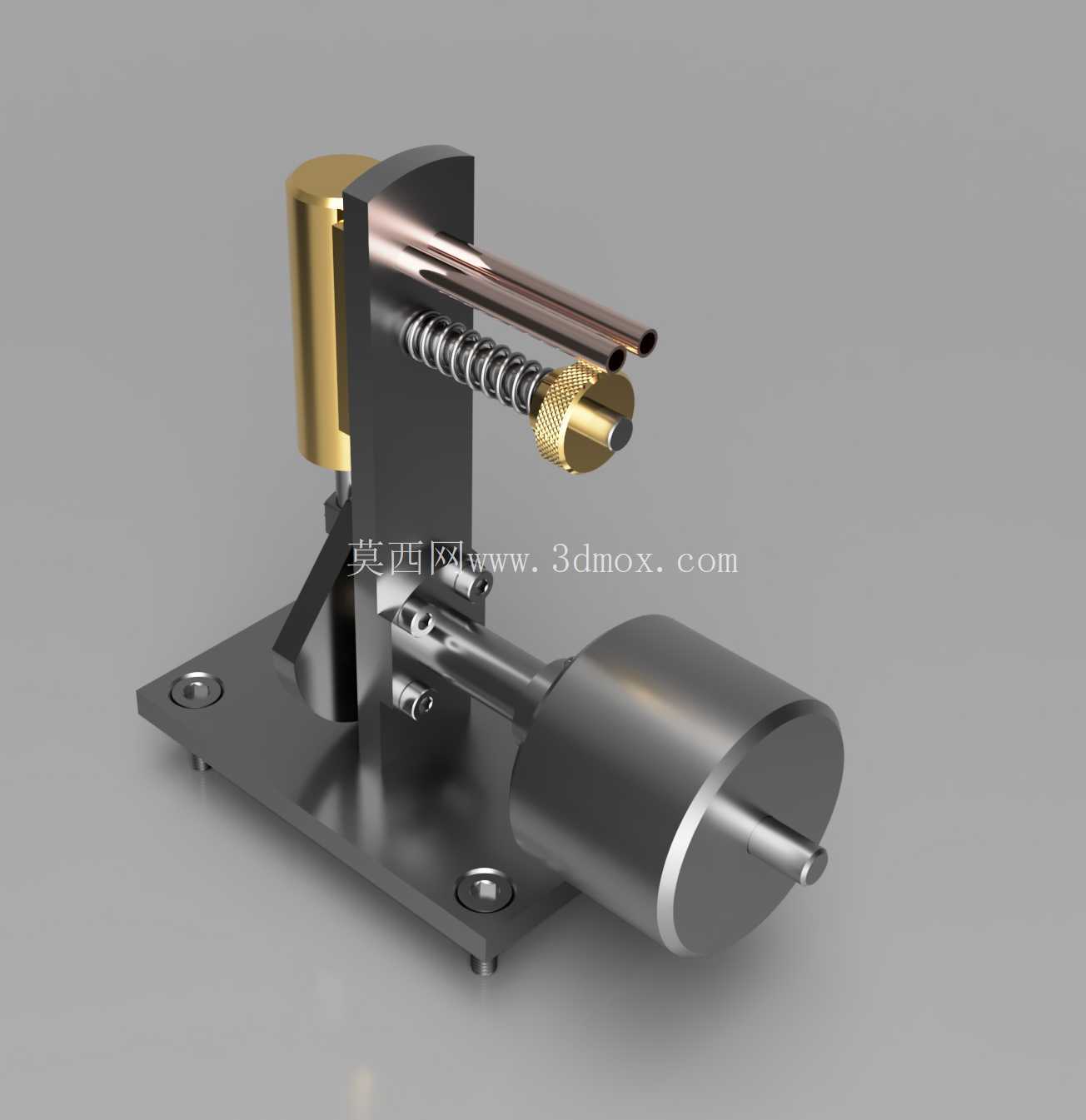

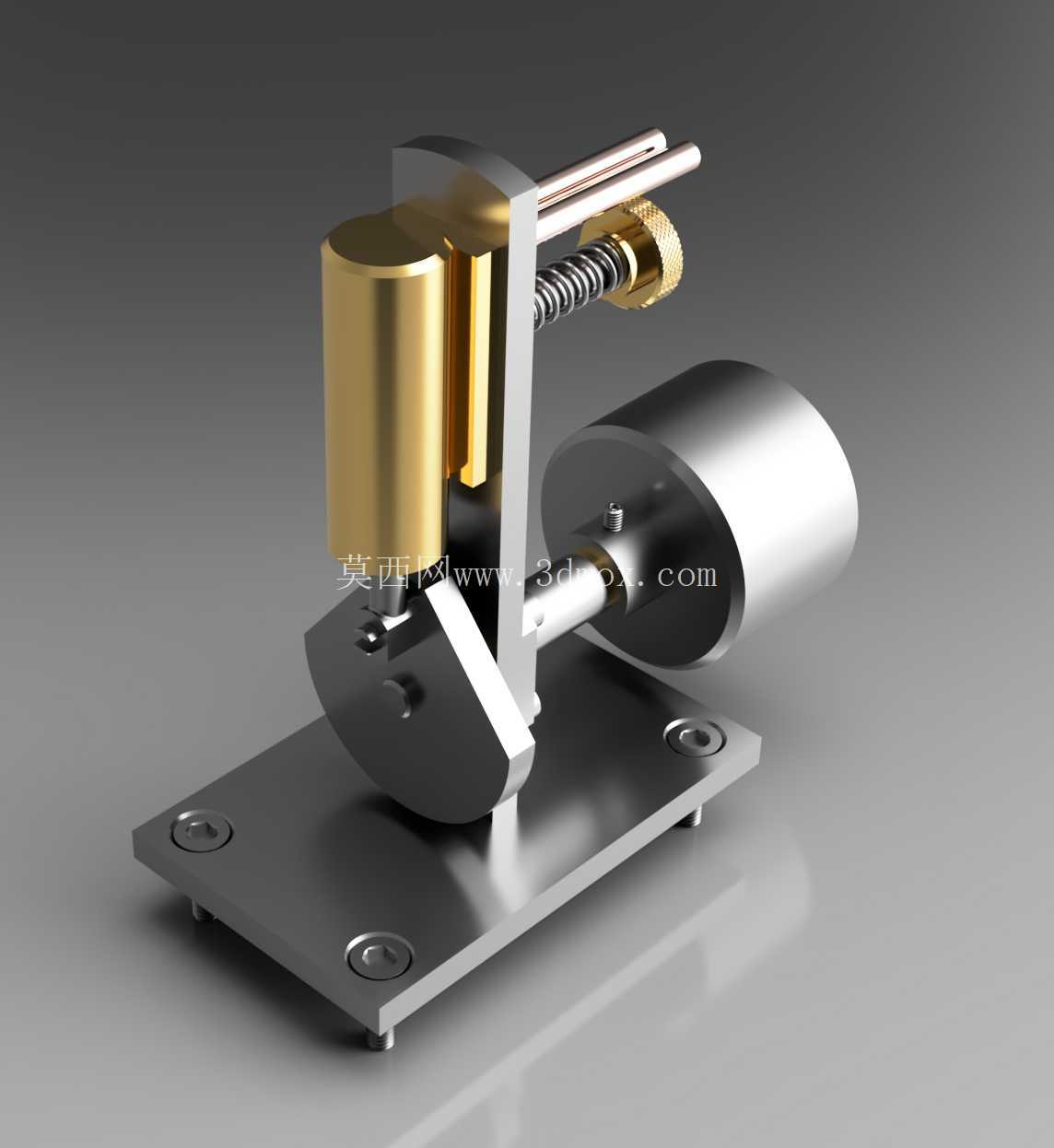

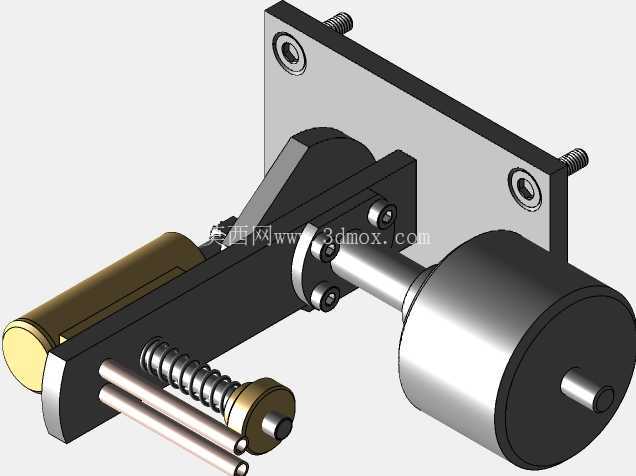

　　该模型呈现的是一套小型立式空气动力发动机总成，整体由底座、立式气缸、活塞连杆、曲柄飞轮、调节螺杆、支承架及紧固件组成，适合用于教学演示、机构原理验证、桌面动力装置开发以及机械结构方案评审。模型的核心价值不在于复杂外观，而在于把压缩空气驱动、直线往复运动转换、旋转惯性储能和行程调节等关键机构集中在一个紧凑平台上，使设计者能够直观检查各运动件之间的空间关系、装配顺序和干涉边界。

　　从实际用途看，这类装置常用于低功率气动驱动实验、机械原理课程设计、展会演示样机以及小型设备动力源方案探讨。与燃油发动机相比，空气动力发动机没有燃烧过程，结构相对直观，气缸内压力变化推动活塞作往复运动，再通过连杆带动曲柄和飞轮旋转。飞轮在系统中承担储能和平稳输出的作用，能够降低活塞到达止点附近时的转速波动，使轴系转动更连续。对于三维建模人员而言，建模重点应放在活塞与缸体的同轴关系、连杆两端铰接位置、曲柄偏心量、飞轮回转半径以及底座安装孔位之间的协调上。

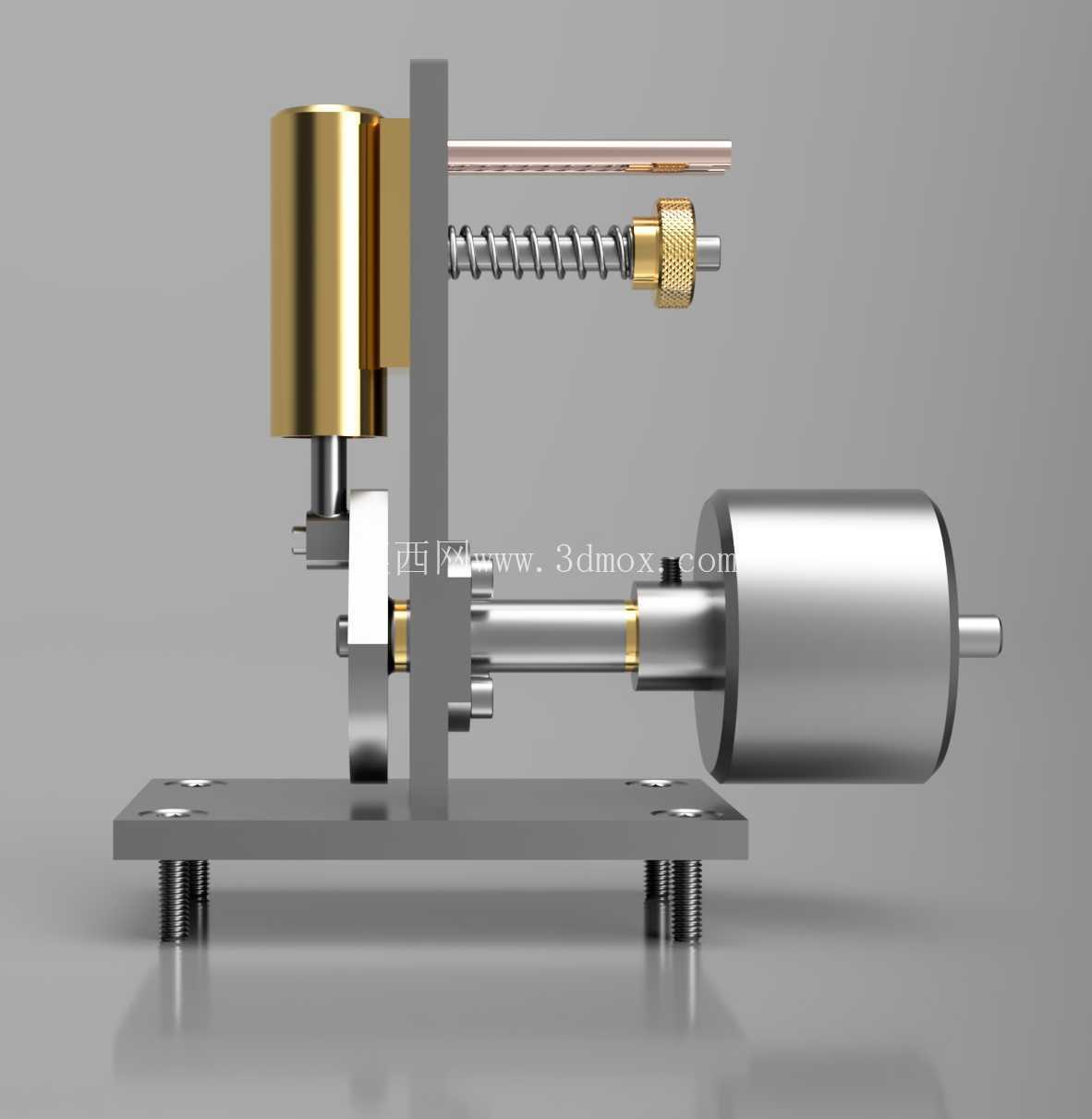

　　结构布置上，气缸采用立式安装，缸体通过支架固定在底板上方，活塞在缸套内沿竖直方向运动。连杆下端与曲柄机构连接，曲柄轴横向布置，轴端安装圆柱形飞轮。该布局使往复运动轴线与旋转轴线形成清晰的垂直关系，便于在装配环境中检查运动轨迹。底板为平板式支承结构，四个角部设置沉头固定孔，既可以将整机固定在实验台或机架上，也为后续加装防护罩、配气阀、管路接头和传感器预留了平面基准。实际设计时，底板厚度需要兼顾刚性与重量，若用于高速演示，应避免底板过薄导致振动放大；若用于桌面展示，则可在保证支承刚度的前提下控制整体质量。

　　调节机构位于气缸上部侧方，由螺杆、旋钮和弹性件组成，外观上可见细密螺纹和滚花调节头。该部分可用于调整配气、行程反馈或弹簧预紧状态，在气动发动机中，这类调节结构直接影响活塞动作频率、启动灵敏度和运转稳定性。建模时需要特别注意螺纹段与支架孔位的配合长度，旋钮外径与周围杆件之间应保留足够操作空间，避免调节时手指或工具与气缸、连杆发生干涉。弹簧类零件在三维装配中应按工作压缩状态表达，这样才能反映真实预紧力下的长度和圈间间隙。

　　外形尺寸方面，模型整体呈低矮长方形布局，底板长度大于飞轮直径方向的投影，宽度则以气缸和支架的侧向轮廓为边界。立式气缸构成整机最高点，飞轮位于侧下方并向外伸出，因此运输或安装时需要同时考虑竖直高度和飞轮侧向旋转包络。飞轮外侧应预留安全距离，若设备放入透明罩或教学箱内，罩体内壁不能进入飞轮回转圆柱面。曲柄轴支承处应保证两侧轴承或孔位同轴，轴系中心高需与连杆大端运动圆匹配；若中心高偏差过大，会造成连杆摆角异常、活塞侧向力增大以及缸套偏磨。

　　设计思路上，该总成强调“可装、可动、可观察”。底座采用平面安装方式，使所有主要零件都能从上方或侧方完成装配；支架采用立板形式，在减少材料遮挡的同时为气缸和调节机构提供定位面；金属质感的气缸与飞轮形成明显视觉分区，便于在评审时区分固定件、运动件和操作件。对于结构工程师，进一步细化时还应补充密封件、进气口、排气口、配气阀和轴套等细节，并根据工作气压校核气缸壁厚、连杆屈曲稳定性、曲柄销剪切强度以及飞轮键连接可靠性。

　　在运动校核中，应重点模拟活塞上下止点位置、连杆极限摆角、飞轮旋转一周内的空间扫掠范围，以及调节螺杆在最大行程时是否碰撞支架。装配层级可按底座组件、缸体组件、曲柄飞轮组件、调节组件划分，这样后续工程图出图、BOM整理和零件加工拆分都会更清晰。若用于加工作业，底板、支架和飞轮适合采用铣削或车削加工，气缸与活塞需要严格控制配合间隙，连杆和曲柄销则应关注耐磨与润滑设计。整体来看，该模型把气动动力发生、机械传动、惯性稳速和手动调节集中在同一基座上，是一套结构紧凑、机构关系明确、适合原理验证与教学展示的空气发动机方案。
