船用柴油发动机喷油嘴精密结构

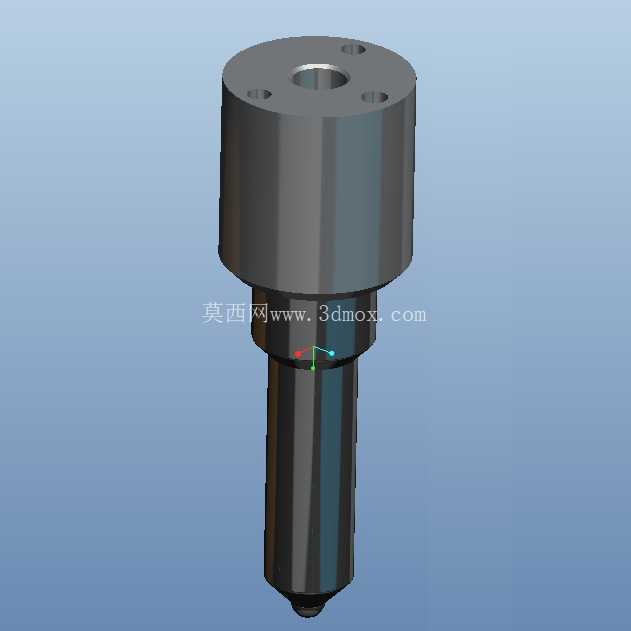

　　船用大功率柴油动力机组在远洋航运、近海工程作业以及港口拖轮动力配置中，喷油器作为燃油喷射系统的终端执行部件，直接决定缸内燃油雾化质量、燃烧效率与整机排放表现，这款适配沃尔沃遍达TAMD41机型的喷油嘴子组件，在结构设计上完全贴合船用发动机高负荷、长周期连续运转的使用需求。从整机布置边界来看，该组件采用上部法兰安装、下部细长喷嘴伸入燃烧室的布局形式，顶部法兰盘圆周均匀布置四个安装通孔，匹配缸盖对应的定位螺柱，安装时法兰下端面与缸盖安装座面贴合密封，无需额外复杂定位结构，现场检修拆装时可直接从缸盖外侧完成组件更换，适配船用机舱紧凑的检修操作空间。

　　上部法兰段直径相对较大，内部集成燃油进油通道、针阀复位弹簧腔以及高压油密封面，中心凸起的柱状结构为针阀顶端的限位配合段，工作时高压燃油从缸盖油道进入组件内腔，当燃油压力达到针阀开启阈值后，针阀克服弹簧预紧力抬起，高压燃油通过下端喷嘴的精密喷孔以设定雾化角度喷入燃烧室，与缸内压缩空气充分混合完成燃烧做功；停机或油压低于闭合压力时，弹簧推动针阀落座封闭喷孔，避免燃气倒灌进入燃油油路。下部细长喷嘴段的外径远小于上部法兰，可顺利穿过缸盖的安装孔道伸入燃烧室内部，喷嘴末端的喷孔位置、喷射角度经过匹配燃烧室凹坑形状优化，保证燃油油束覆盖整个燃烧室空间，避免油束撞击缸壁或活塞顶造成积碳、机油稀释问题。

　　建模过程中针对针阀与喷嘴体的精密配合间隙、法兰安装孔的位置度、各段同轴度都做了完整的结构还原，密封面的倒角、过渡圆角均按照实际零件加工特征绘制，既可以用于船用发动机维修环节的备件结构核对、安装干涉检查，也可为燃油系统匹配设计、喷油特性仿真分析提供精准的三维结构参考，组件的轴向总长、法兰外径、喷嘴伸入长度等关键尺寸均严格对照实物测绘，装入整机模型后可直接验证与缸盖、燃烧室、周边管路的装配间隙，不存在结构干涉或安装边界不匹配的问题。针对船用发动机高湿度、高盐雾的工作环境，该组件外部结构的圆角过渡也避免了应力集中，长期承受高压燃油脉冲与缸内高温热负荷时，结构强度冗余完全满足船用机组的耐久使用要求。
