博索纳罗定制款BL5C锂电池结构

　　这款BL-5C规格锂离子电池的三维结构，围绕老式功能手机、便携数码小设备的供电需求搭建，整体沿用行业内沿用多年的长条矩形电芯封装形态，外壳做了定制化的外观饰面处理，表面印刷主题图案与标识，在保留标准电池安装互换性的同时加入个性化视觉设计。

　　从实际使用场景来看，BL-5C是早年便携数码设备里普及率极高的电池规格，大量直板功能机、便携收音机、小型蓝牙音箱、老式MP3播放设备、手持测温终端都采用该尺寸电池作为可拆卸供电单元。这类设备的电池仓普遍按照统一长宽高边界开模，用户更换电池时不需要改动主机结构，直接将电池滑入仓体即可，触点对准主机的弹性供电针脚就能完成通电。建模过程中首先要锁定的就是电池的外轮廓尺寸，厚度方向要控制在电池仓的预留间隙内，长宽不能超出仓体的卡位，否则会出现装进去卡滞、或者装入后晃动松脱的问题。

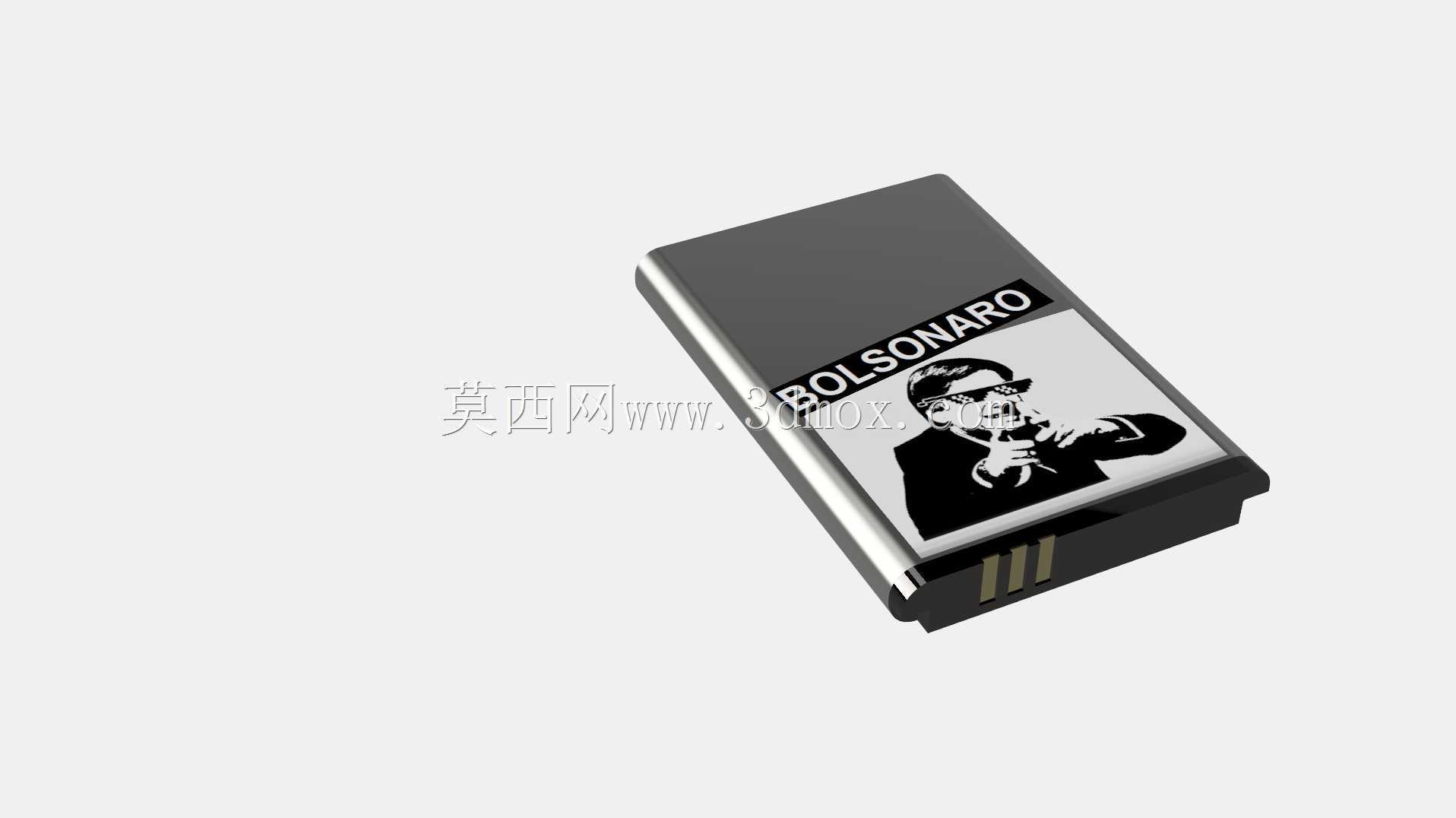

　　结构拆分来看，电池最外层是注塑成型的硬质塑料外壳，上下壳通过卡扣或者超声焊接合为一体，内部包裹方形软包锂电芯，电芯端部引出保护电路板，板上集成过充、过放、短路保护元器件，电路板末端延伸出三个镀金接触触片，从电池端部的开槽位置露出。这三个触片分别对应正极、负极、检测极，主机的弹针压在触片表面时，除了正负极供电之外，检测极可以让主机识别电池接入状态，部分设备还会通过该引脚读取电池温度信息，避免充电过程中过热。建模时触片的位置公差需要严格控制，三个金属片的间距、凸出外壳表面的高度都要和主机弹针的行程匹配，如果触片凹陷太深，弹针无法压紧就会出现供电断断续续的故障；如果凸出过高，装入电池时触片会被弹针强行刮蹭，长期使用后表面镀层磨损，接触电阻会上升。

　　外壳的边角全部做小圆角过渡，一方面是匹配电池仓内部的导向倒角，用户装入电池时顺着圆角就能自动对位，不需要反复调整角度；另一方面圆角可以避免硬塑外壳的应力集中，跌落时边角不会轻易出现开裂。电池外壳的其中一个端面做了斜向导向切面，这个切面是防呆设计的一部分，电池仓内部对应位置有匹配的斜面，用户如果把电池正反或者方向装反，斜面会顶住仓口，无法完全推入，从结构上避免反装导致的触点短路。

　　饰面设计部分，外壳大面预留了平整的印刷区域，主题图案和文字标识直接丝印或者覆膜在外壳表面，印刷区域避开两端的卡位棱边和触点开槽，不会影响电池和仓壁的配合间隙。实际选型使用时，这款电池的额定容量对应常规BL-5C的1020mAh量级，额定电压3.7V，满电电压4.2V，能量约3.8Wh，属于小型便携锂电的常规参数，能够支撑低功耗功能机连续待机数百小时，或者给小型收音机提供十余小时的播放时长。

　　建模过程中对外壳的分模线做了还原，上下壳的合模缝位于电池厚度方向的中间位置，这条缝在装配后和外壳侧面齐平，不会突出表面刮蹭电池仓内壁。电芯和外壳内壁之间预留有薄薄的缓冲间隙，贴有缓冲泡棉，日常使用中受到震动冲击时，软包电芯不会在壳体内晃动，也不会被硬塑壳的棱角挤压破损。端部的触点开槽边缘做了加厚处理，频繁插拔电池的过程中，开槽位置不会因为弹针反复摩擦出现塑料掉屑、开裂的问题。

　　对于做数码设备维修、备用配件开发的结构工程师来说，这类标准规格电池的三维模型可以直接用来核对第三方电池的适配性，在设计兼容电池外壳时，只要外轮廓、触点位置、防呆切面和原规格保持一致，就能适配所有采用BL-5C仓体的设备，不需要为每一款主机单独开模。同时外观定制的饰面设计也给配件产品提供了差异化思路，在不改变任何安装尺寸、电气性能的前提下，仅通过外壳表面的图案设计，就能做出辨识度不同的配件产品，兼顾互换性和个性化需求。模型完整还原了电池的外部所有特征，包括外壳弧度、触点形态、表面标识区域、端部防呆结构，可用于电池仓的干涉检查、装配模拟，也可以作为数码产品爆炸图、维修演示动画的素材使用。
