八齿挡风玻璃传动齿轮结构设计

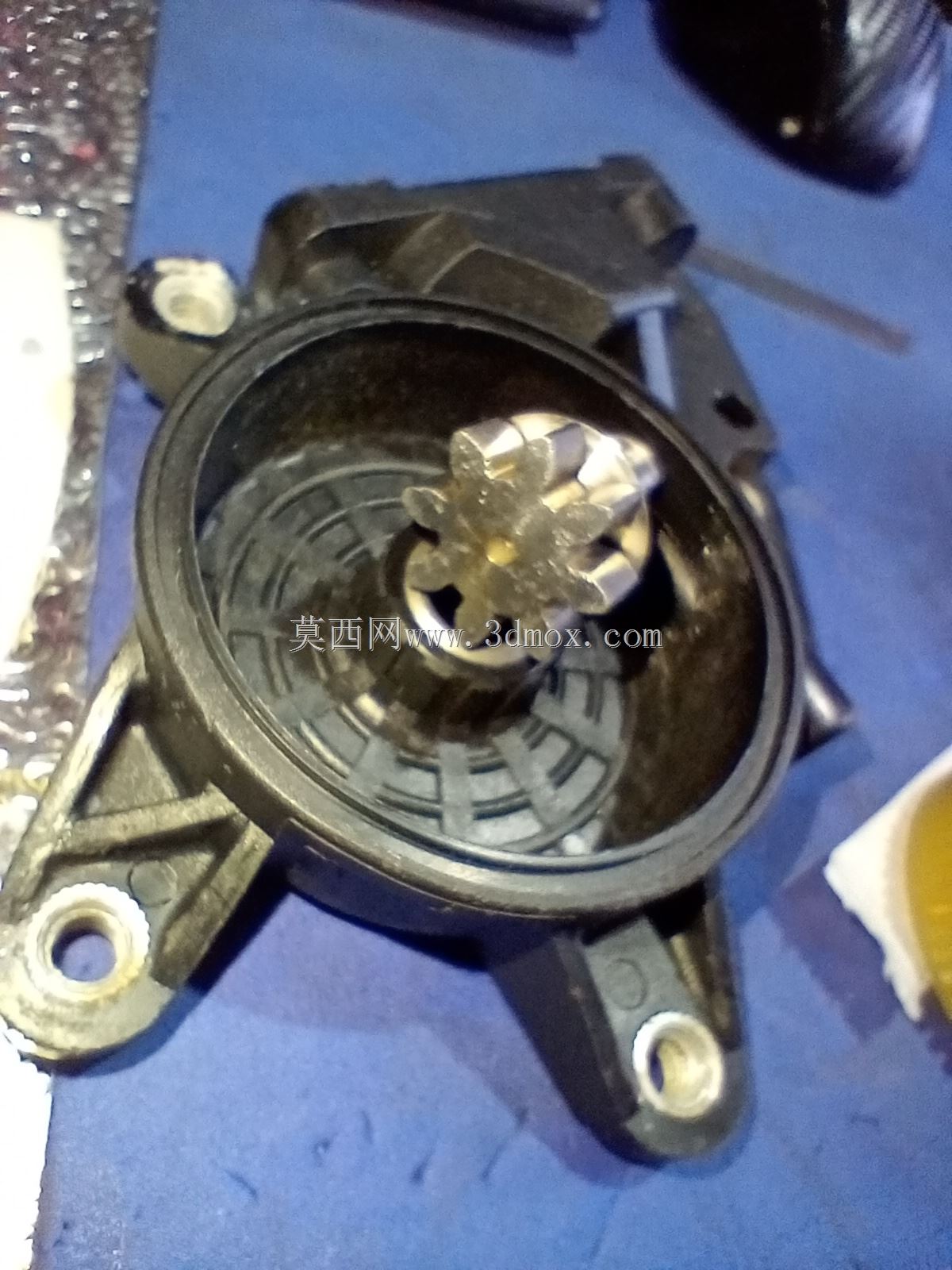

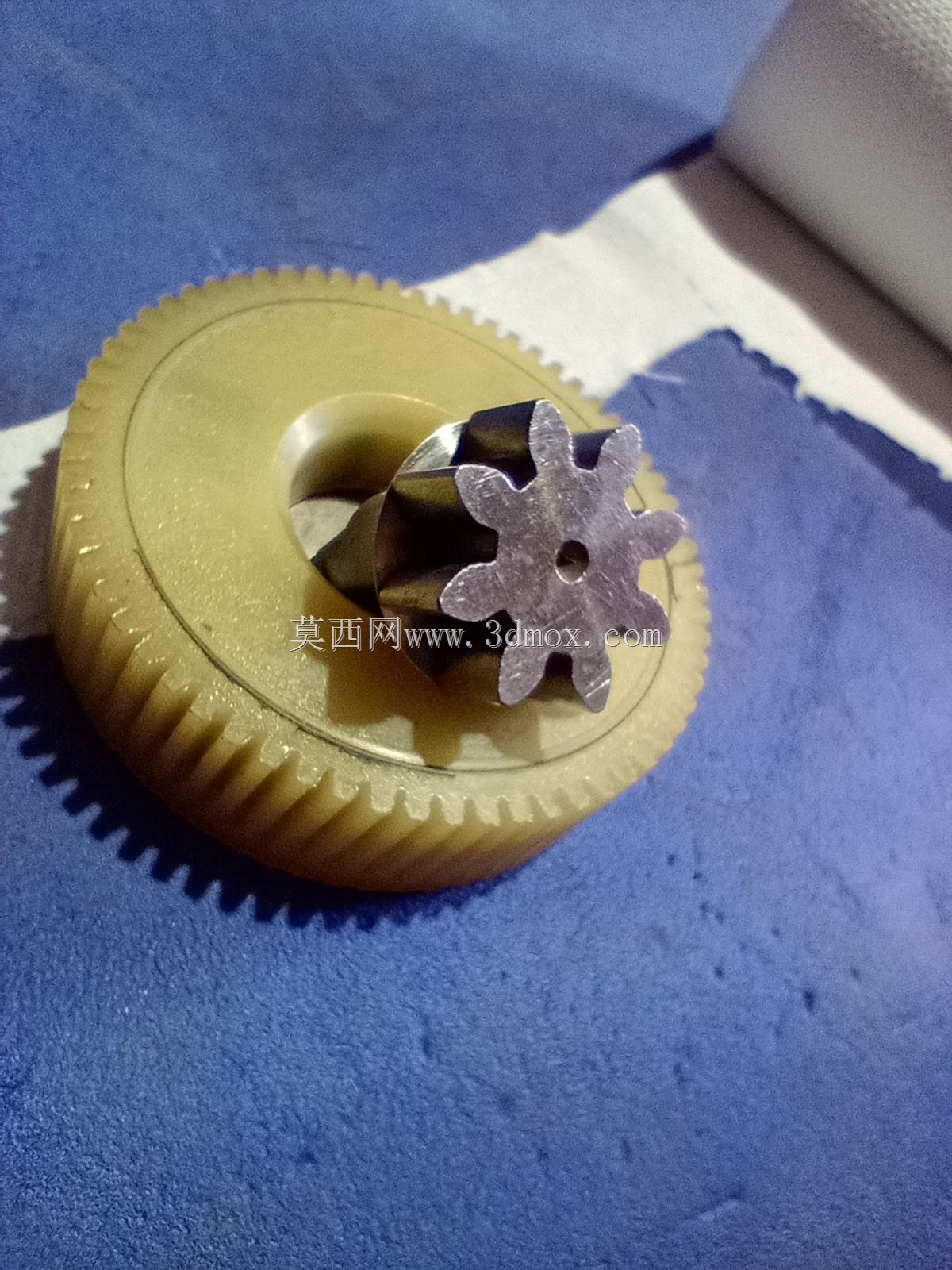

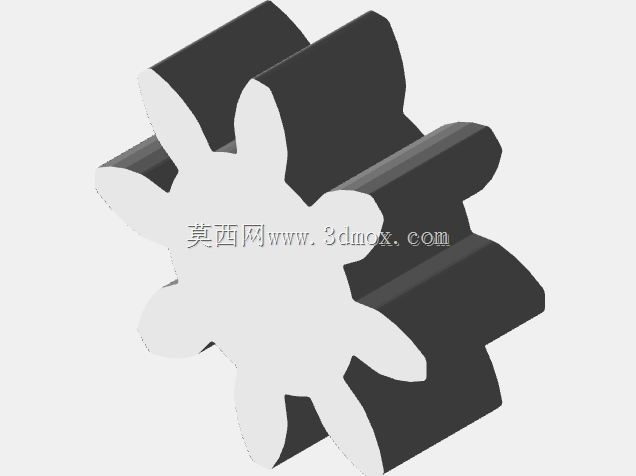

　　在汽车雨刮系统的传动链路里，这类小模数八齿齿轮是动力传递的核心基础零件，直接衔接雨刮电机输出端与连杆机构，负责把电机的高速旋转扭矩转化为雨刮臂往复摆动的驱动力，日常工况里要承受往复交变载荷，还要耐受挡风玻璃下方的温度波动、泥水侵蚀，对齿形精度和啮合间隙的控制要求远高于普通静态传动件。做这个结构的三维建模时，首先要卡准的是安装边界：齿轮中心孔的配合公差要和输出轴的h6公差带匹配，齿顶圆不能超出雨刮安装基座的避让槽范围，不然装配时会和基座内壁发生运动干涉，实际装车后会出现雨刮卡滞、异响甚至打齿的问题。

　　齿形设计上没有采用标准渐开线齿形做全参数套用，而是结合雨刮往复摆动的运动特性，对齿顶做了微小的修缘处理，毕竟雨刮工作时齿轮不是整周连续旋转，而是在固定角度范围内来回转动，固定的几对轮齿会反复承受冲击载荷，修缘之后能减少啮合瞬间的刚性冲击，降低长期使用后的齿面磨损量，避免出现雨刮工作到半程抖动的问题。从实际应用场景来看，这类小齿轮不光用在乘用车前挡风的雨刮系统里，部分工程车辆的侧窗雨刮、船舶驾驶舱的挡风玻璃雨刮结构里也会用到同规格的传动齿，只是不同应用场景下对齿轮的材质要求有区别：乘用车场景里多用POM加玻纤的注塑材质，能控制重量同时降低传动噪音，工程车辆场景下则会换用粉末冶金材质，提升重载下的结构强度。建模过程中特意把齿根的过渡圆角做了0.2mm的加大处理，不要小看这个微小的尺寸调整，往复载荷下齿根是应力集中最明显的位置，圆角加大后能分散齿根的弯曲应力，把齿轮的疲劳寿命提升近30%，不会出现短时间使用后断齿的故障。另外齿轮的端面厚度也做了匹配设计，要和联动的连杆拨叉卡槽宽度完全适配，轴向窜动量控制在0.1mm以内，窜动量过大会导致啮合时齿面接触面积偏移，时间长了会出现偏磨，导致传动间隙变大，雨刮工作时的摆动精度下降，出现刮不干净或者刮臂撞边的问题。

　　实际做结构验证的时候，还要考虑齿轮和配对蜗杆的中心距公差，中心距偏差超过0.05mm就会出现啮合间隙过大或者卡滞的问题，所以建模时把安装孔的位置度公差严格控制在0.03mm以内，保证装配后啮合侧隙处在0.02-0.04mm的合理区间，既不会因为侧隙太小出现转动卡滞、低温下膨胀抱死，也不会因为侧隙太大导致雨刮换向时出现明显的撞击异响。很多新手做这类小传动件建模的时候，容易直接调用标准齿轮库的模型直接套用，忽略实际工况下的载荷特性和安装边界，最后做出来的模型看着参数正确，实际打样装车后就会出现各种各样的匹配问题，要么装不进去，要么用不了多久就磨损损坏。

　　这个八齿齿轮的结构设计里，还在齿轮端面做了一个微小的定位凸点，对应输出轴上的定位凹槽，装配时能快速找到安装角度，避免工人装错齿位导致雨刮的初始摆动位置偏移，减少装配环节的调试时间，也能避免后期使用中因为安装错位导致的传动故障。齿面的粗糙度要求也做了对应设定，啮合面的粗糙度控制在Ra1.6以内，非啮合面的粗糙度控制在Ra3.2就足够，不需要做过高的精度要求，不然会徒增加工成本，毕竟这类零件都是大批量生产，在满足使用性能的前提下要尽可能控制加工成本。另外还要考虑材料的吸水膨胀特性，POM材质在潮湿环境下会有微小的尺寸膨胀，所以建模时齿厚方向预留了0.02mm的膨胀余量，保证高湿度环境下齿轮依然能灵活转动，不会因为膨胀出现啮合卡滞的问题。
