高压西门子JFR稳压器结构造型

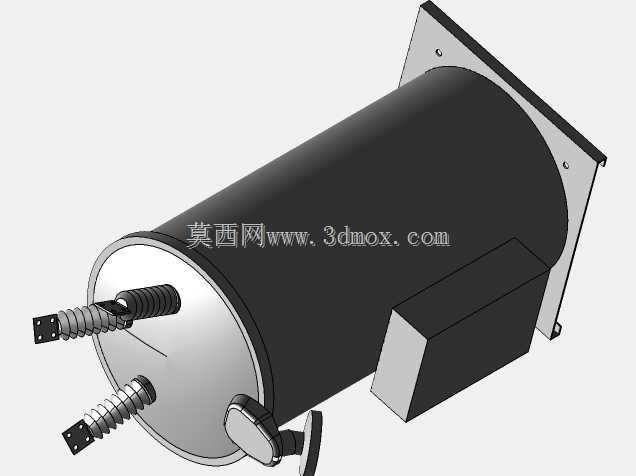

　　这套高压稳压器三维结构面向中压配电、工业厂区进线柜、箱式变电站以及对电压波动敏感的连续生产场景，核心作用是在7.62kV等级供电回路中抑制电压偏移，为后端变压器、电机控制柜、精密生产线提供相对稳定的电压边界。设备本体采用卧式圆柱罐体布局，主筒体承担绝缘介质容纳与内部调压元件封装功能，前端圆形端盖集中布置两组带波纹护套的进出线接线柱，接线端预留多孔连接片，可适配不同截面母排与电缆终端的搭接需求；顶部方形法兰板用于柜体或安装支架固定，法兰边缘布置安装孔，侧面矩形箱体容纳控制与辅助调压组件，底部设置支撑脚与操作手柄，兼顾检修操作与整体承重。

　　从结构设计思路看，圆柱形筒体在承压与绝缘空间利用上更均衡，能够减少内部电场尖角，配合端盖密封结构形成相对独立的绝缘腔；前端接线柱向外伸出并采用波纹护套，既增加爬电距离，也避免接线应力直接作用于内部元件。侧置控制箱与主筒体保持紧凑连接，缩短内部联动路径，同时让外部二次接线集中在侧面，方便柜内布线。底部手柄位置考虑了人工操作姿态，支撑结构则把罐体抬离安装基面，为排水、巡检和紧固件操作留出空间。

　　安装边界上，模型需重点核对筒体长度、端盖接线柱伸出长度、顶部法兰孔距以及侧箱外轮廓，避免与柜内母排、柜门、绝缘隔板发生干涉。接线柱前方应保留电缆头弯曲半径和扳手操作空间，顶部法兰与支架连接时需校核承重梁位置，侧箱周边应预留二次线缆走线与维护开启距离。对于三维布局人员，可将该模型作为高压柜内调压设备选型校核对象，检查带电体间隙、安装基面高度、柜门开启轨迹以及母排走向；对于结构设计人员，可围绕筒体支撑、法兰固定、接线端子受力和检修通道开展细化，使设备在有限柜体内实现稳定安装、可靠接线与后期维护的平衡。
