住宅入户电表安装底座结构设计

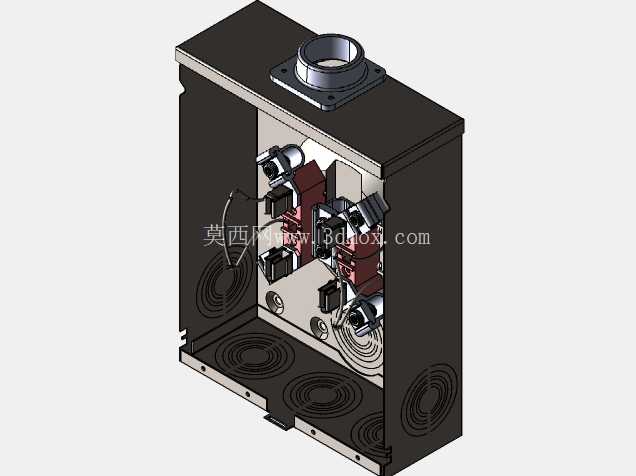

　　日常民用配电场景里，入户端的电表安装基座是衔接户外进线与户内配电回路的核心承载部件，多数人日常只会留意到外露的电表表盘，很少关注表箱内部这个承托所有接线、绝缘、防护结构的底座组件。从实际运维场景看，这类底座直接固定在住宅楼道、户外表位的墙体或预装支架上，顶部预留的穿线法兰结构对应户外进线的防护套管，能避免雨水、灰尘顺着线缆缝隙进入表箱内部，这部分结构的密封面平整度在建模时做了公差预留，安装时配合橡胶密封圈就能达到IP54左右的防护等级，适配南方多雨、北方多尘的不同户外安装环境。

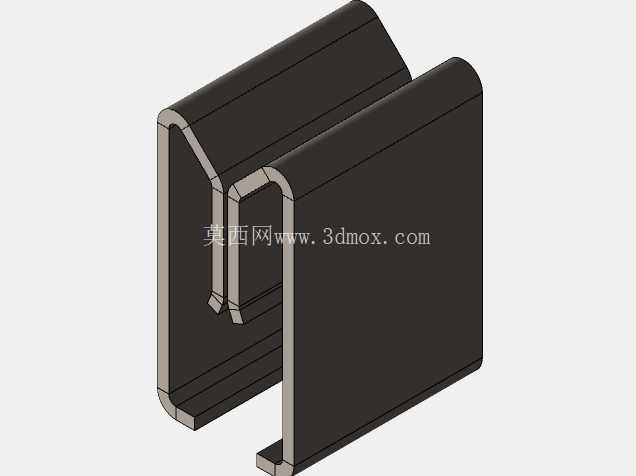

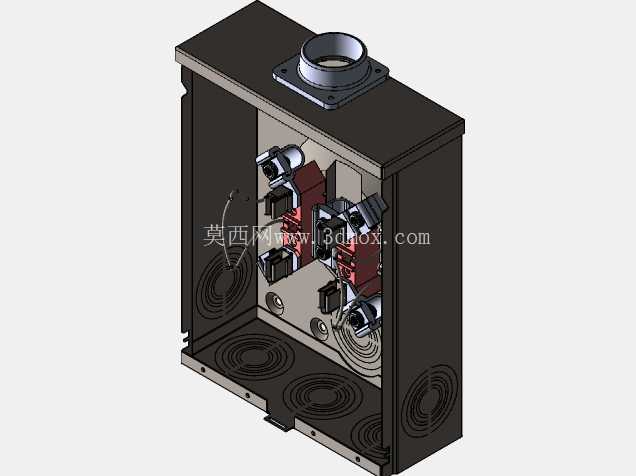

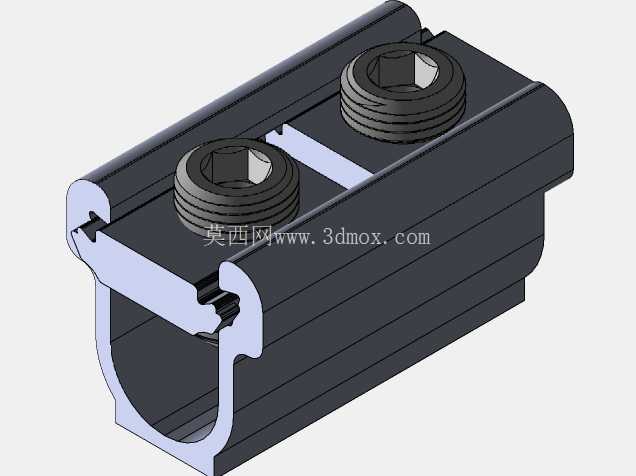

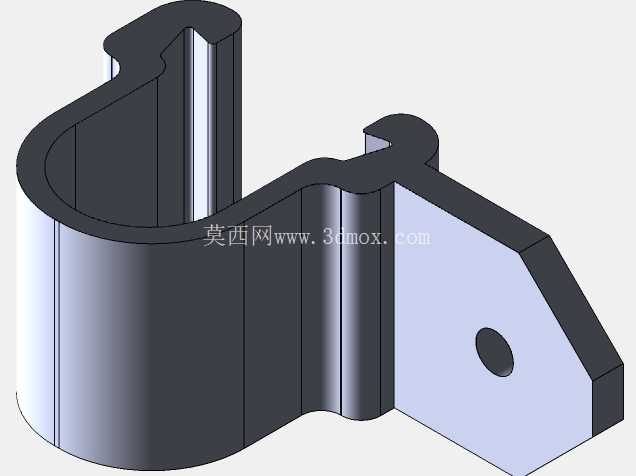

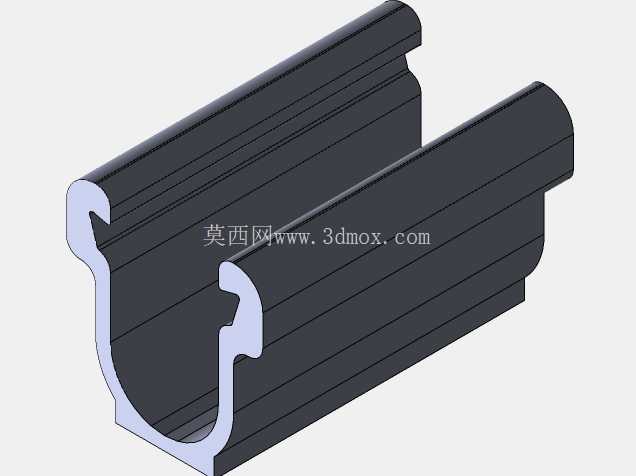

　　从功能实现逻辑看，底座内部预留的多个接线端子安装位，分别对应火线进线、出线，零线进线、出线的固定点位，同时预留了电流互感器的安装空间——大电流入户的场景下，互感器直接卡装在底座预设的卡槽里，不需要额外打孔固定，能减少现场安装的工序时长。内部的走线槽做了高低差设计，强电进线与出线的走线区域做了物理分隔，避免线路交叉堆叠带来的绝缘层磨损隐患，底座侧壁预留的散热格栅对应内部接线端子的发热区域，格栅的倾斜角度做了专门设计，既能保证空气对流带走端子接触电阻产生的热量，又能防止外部喷水、溅水直接进入箱体内部。

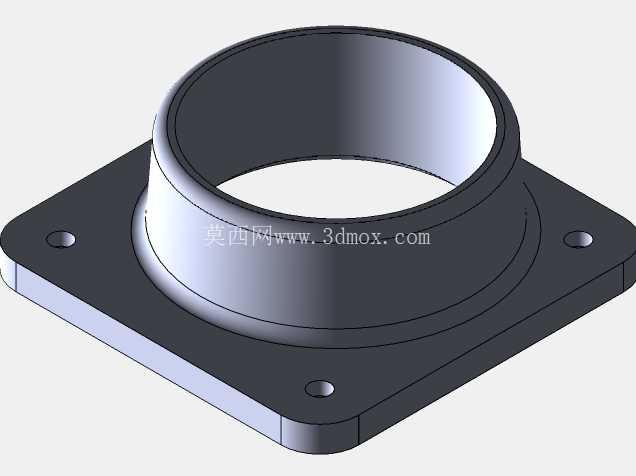

　　设计过程中首先考虑的是安装边界的适配性，这类底座要兼容市面上主流的单相家用智能电表的安装孔距，背部的挂装孔做了长圆孔设计，允许现场安装时有±5mm的位置调整量，抵消墙体打孔时的位置误差，不需要重新扩孔就能完成电表的挂装固定。底座的材质选用常规的冷轧钢板折弯成型，建模时所有折弯处都预留了对应的折弯半径，避免加工时出现板材开裂的问题，板材厚度选用1.5mm的规格，既保证整体结构的刚性，挂装后不会因为长期受力出现变形，又不会过度增加材料成本。顶部的穿线法兰做了可拆卸设计，根据现场进线的线缆直径不同，可以更换不同内径的法兰压圈，适配16平方到35平方不等的入户线缆规格，不需要整体更换底座就能适配不同户型的供电容量需求。

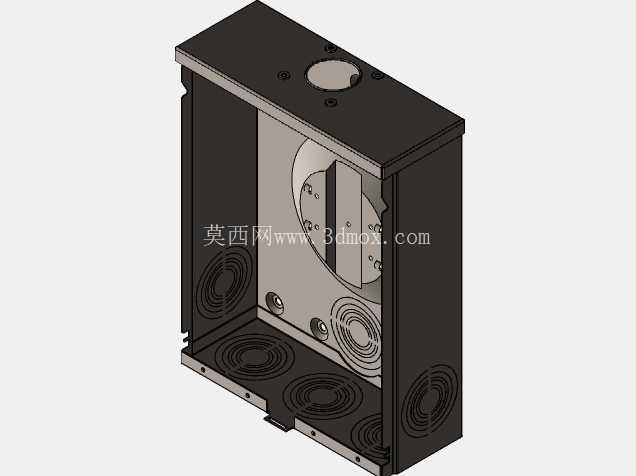

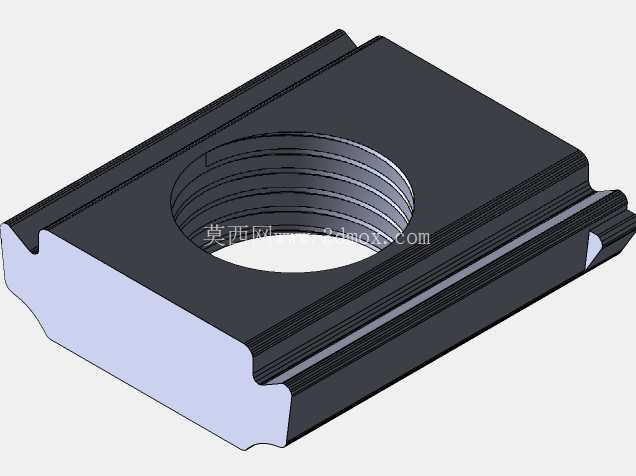

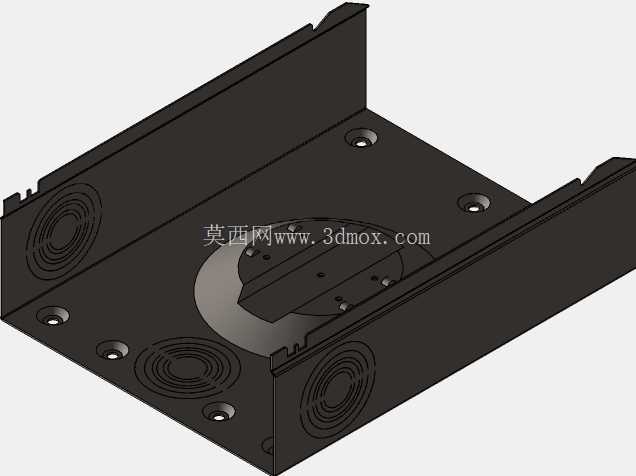

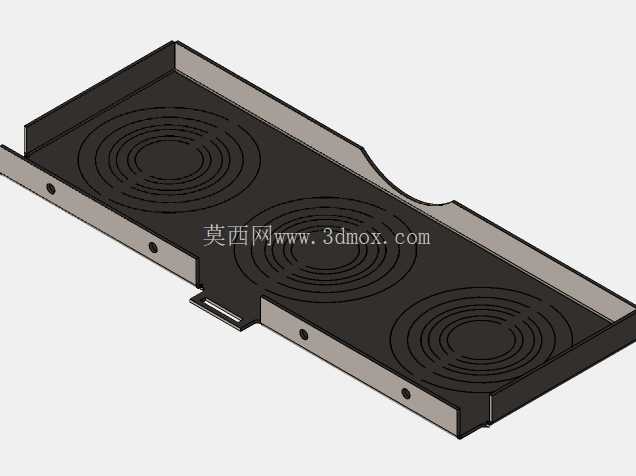

　　从现场施工的角度看，底座底部预留的敲落孔位置对应户内出线的管线走向，施工时只需要敲掉对应位置的压片就能穿入户内管线，不需要现场切割开孔，能大幅提升施工效率。内部的接地螺柱做了凸焊螺母的预设结构，箱门、箱体的接地导线可以直接固定在预设螺柱上，保证整个表箱的接地连续性，避免出现漏电时的外壳带电风险。建模时所有的锐边都做了倒钝处理，对应实际加工中的去毛刺工序，避免安装施工时划伤施工人员的手部，也防止长期使用过程中锐边割破线缆的绝缘层。

　　这类底座的结构设计没有冗余的复杂结构，所有特征都是围绕现场安装、长期运维的实际需求设置，比如内部预留的铅封孔位，在电表安装完成后可以直接穿入铅封，避免非授权人员私自改动接线，底座与箱盖的配合面做了翻边结构，既提升了箱体的整体刚性，又能让箱盖的密封胶条完全贴合在翻边面上，提升整体的防护性能。实际选型应用时，只需要确认入户的线缆规格、匹配的电表尺寸，就能直接选用对应规格的底座，不需要额外做结构修改，能大幅缩短民用电网改造、新建住宅配电施工的周期，减少现场加工的工作量。
