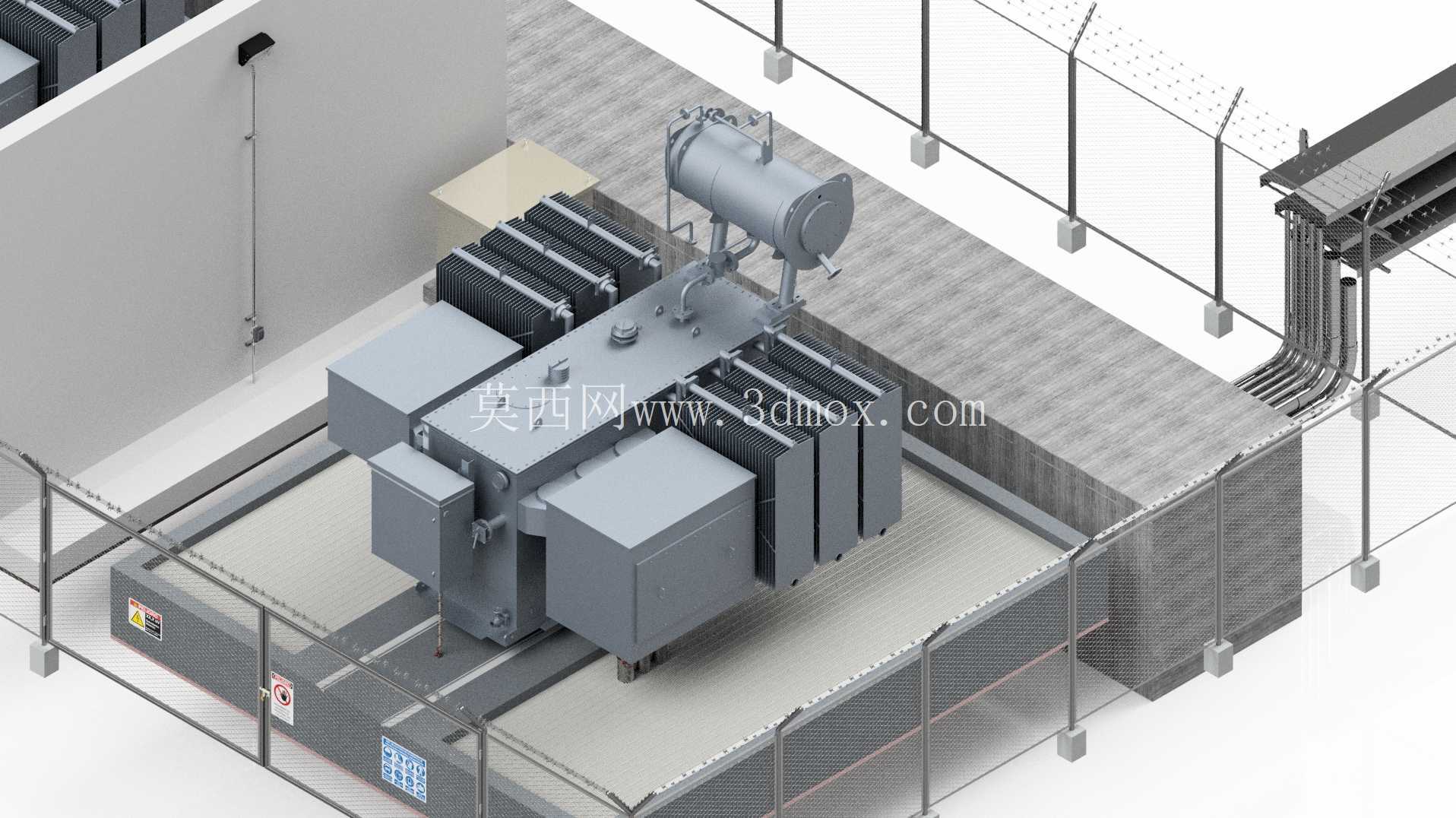

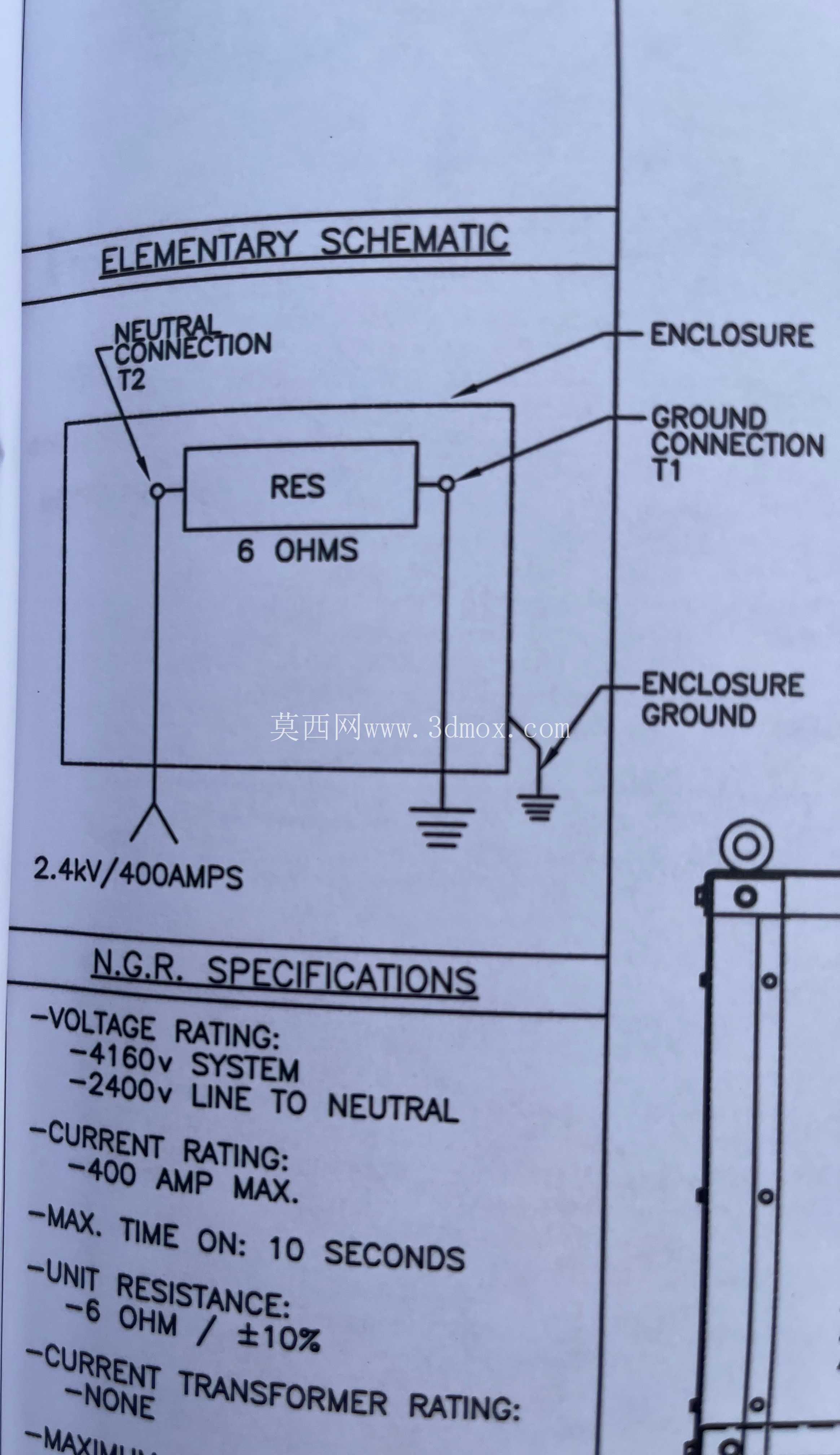

  这套三维结构围绕变电站中压侧主变压器及其间隔展开,核心对象是油浸式电力变压器本体、散热器组、储油柜、套管、围栏、基础平台、电缆桥架、接地构件和周边墙体。建模时没有把变压器单独孤立处理,而是把设备放进真实间隔内,表现出设备就位、检修通道、母线连接、电缆走向和安全隔离之间的空间关系,适合用于变电站布置校核、安装方案沟通和结构细节审查。

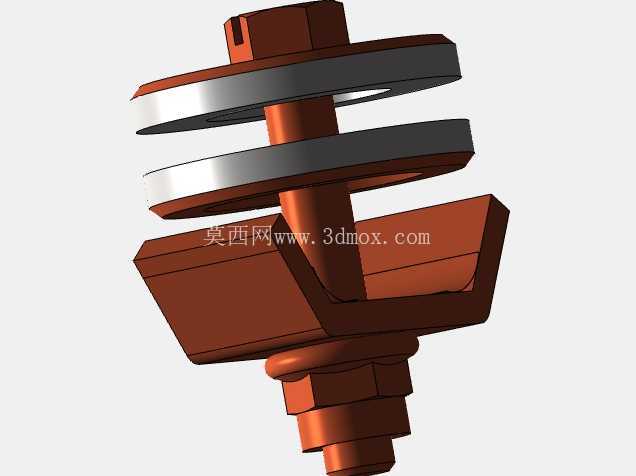

  从现场用途看,中压电力变压器承担电压变换与电能分配任务,是变电站内连接不同电压等级回路的关键设备。模型中变压器主体位于混凝土或钢制基础上方,底部设置安装定位边界,周围保留搬运、巡检和散热所需空间。本体侧面的片式散热器按气流方向布置,避免紧贴墙体或围栏;顶部储油柜、管路和附件位置清晰,能够反映油枕与油箱之间的相对高度及检修可达性。高压、低压侧连接区域预留了套管、母排或电缆终端的操作空间,避免后期安装时出现相序距离不足、接线角度受限等问题。

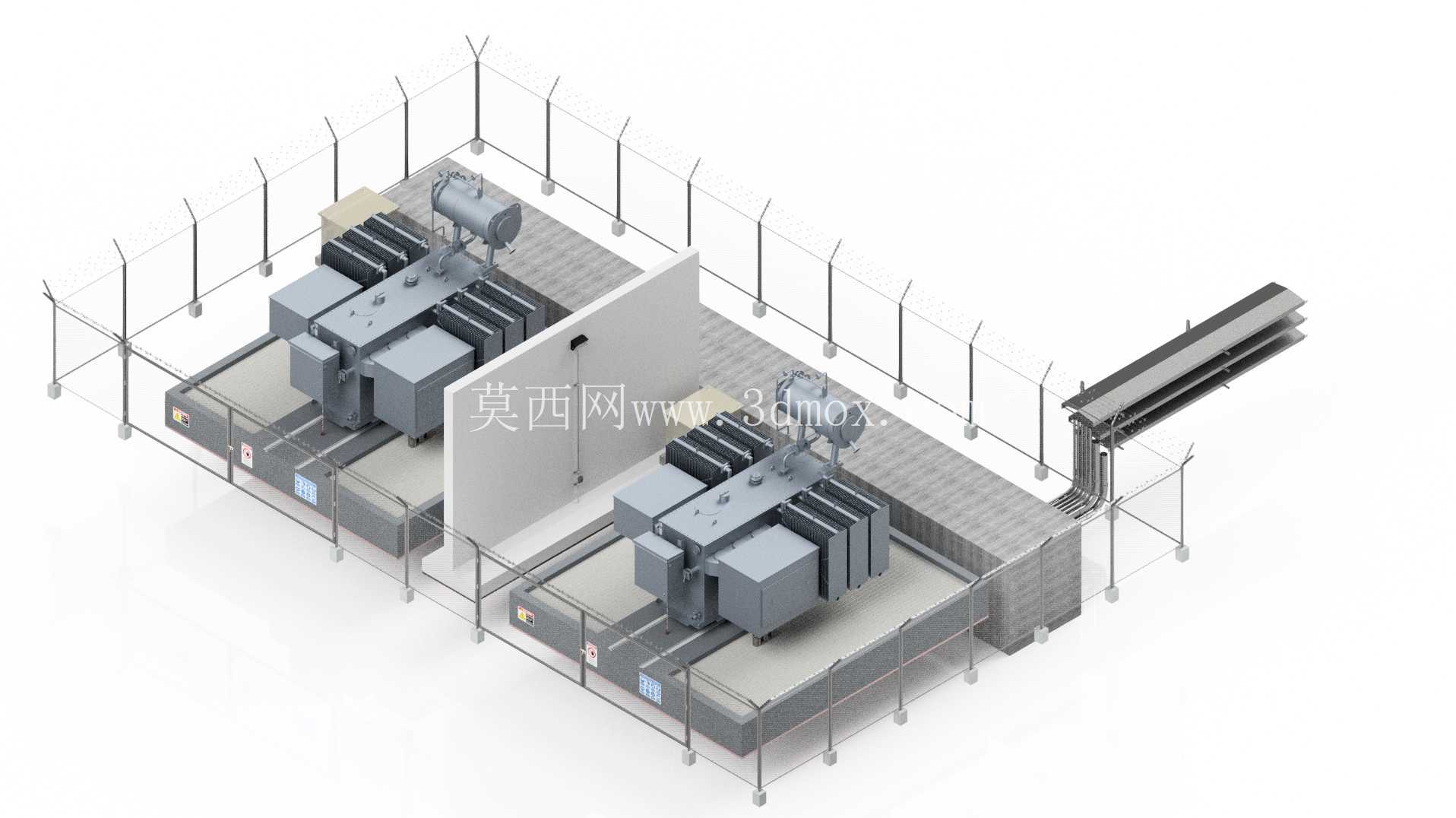

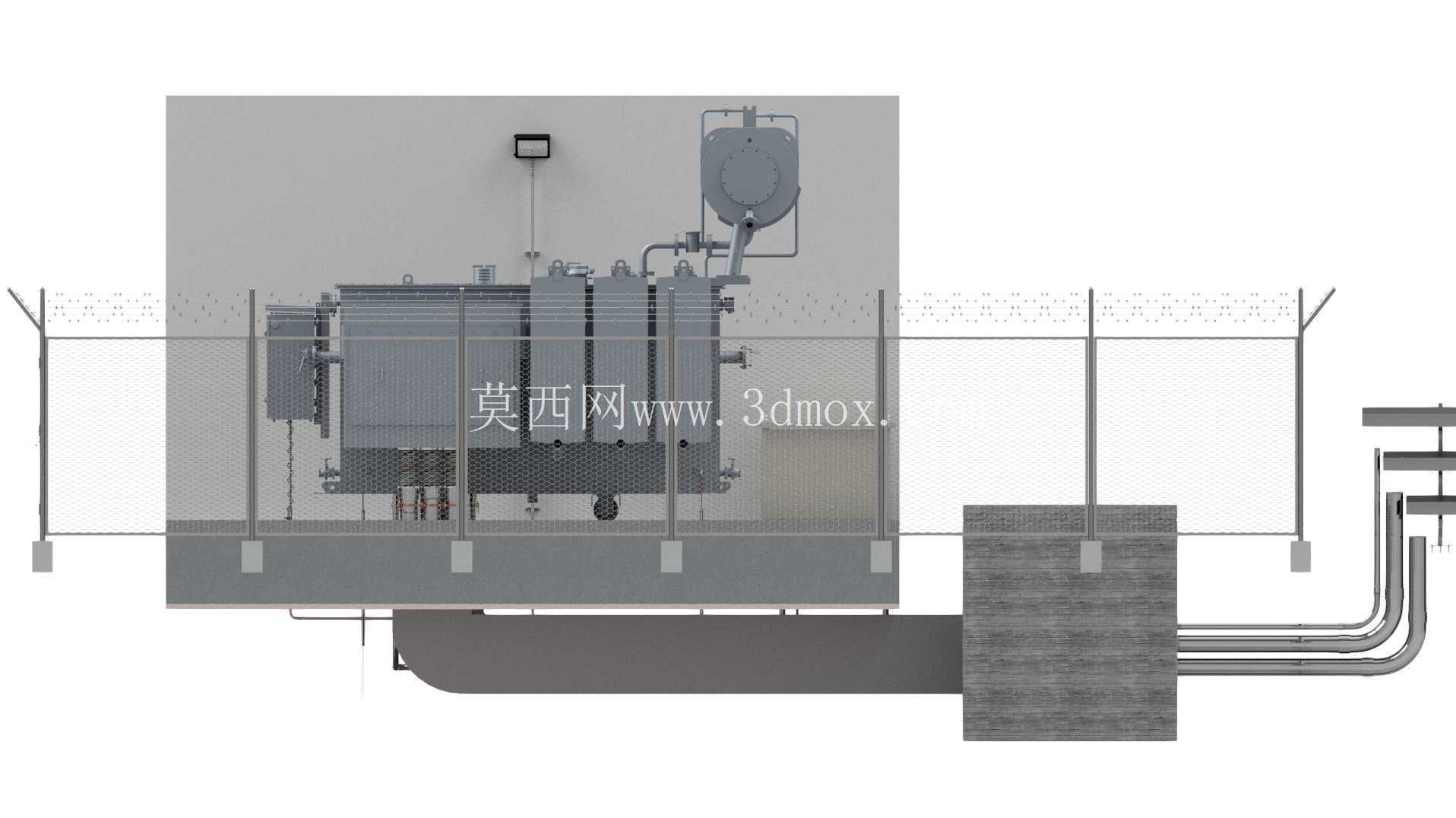

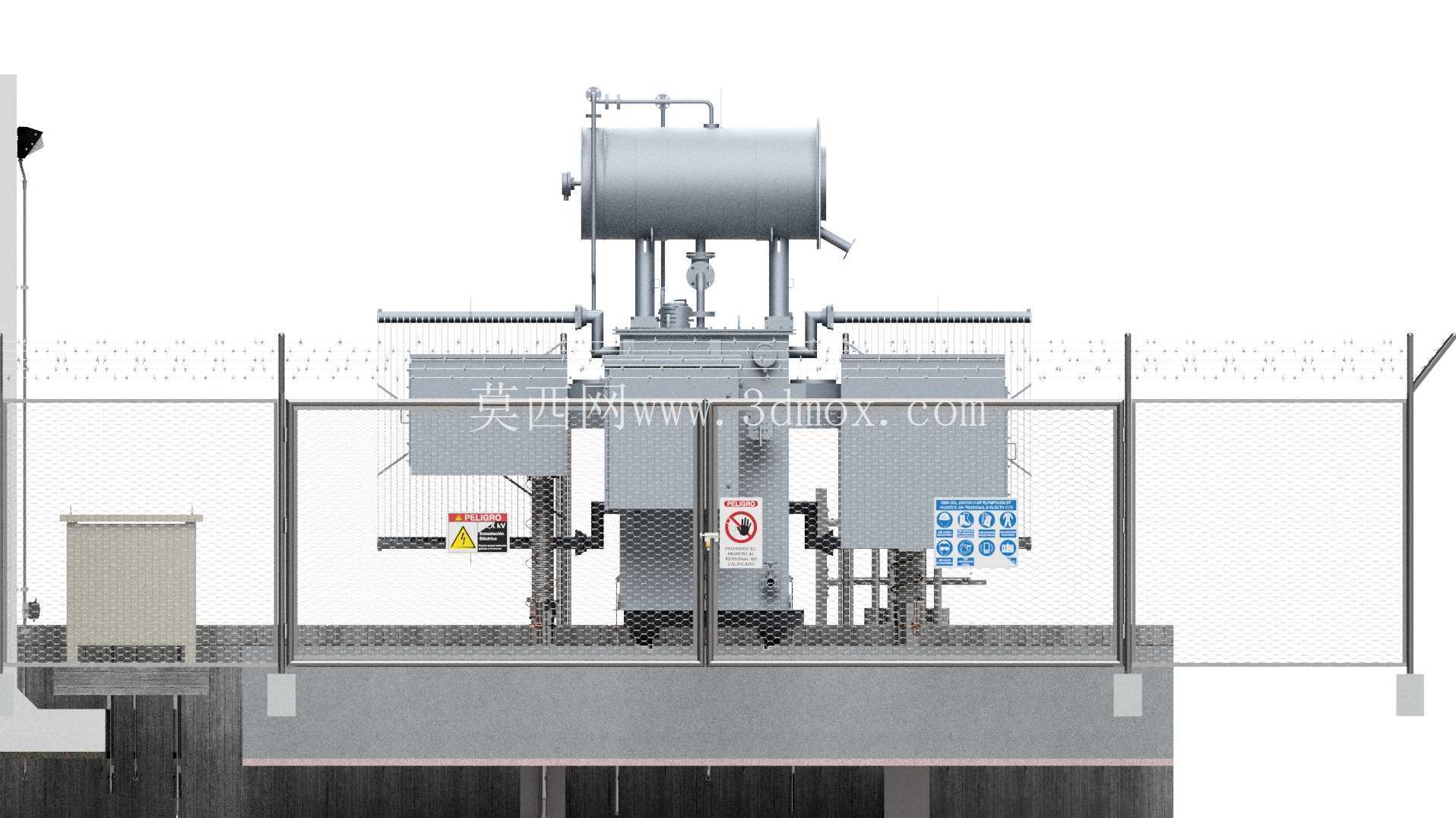

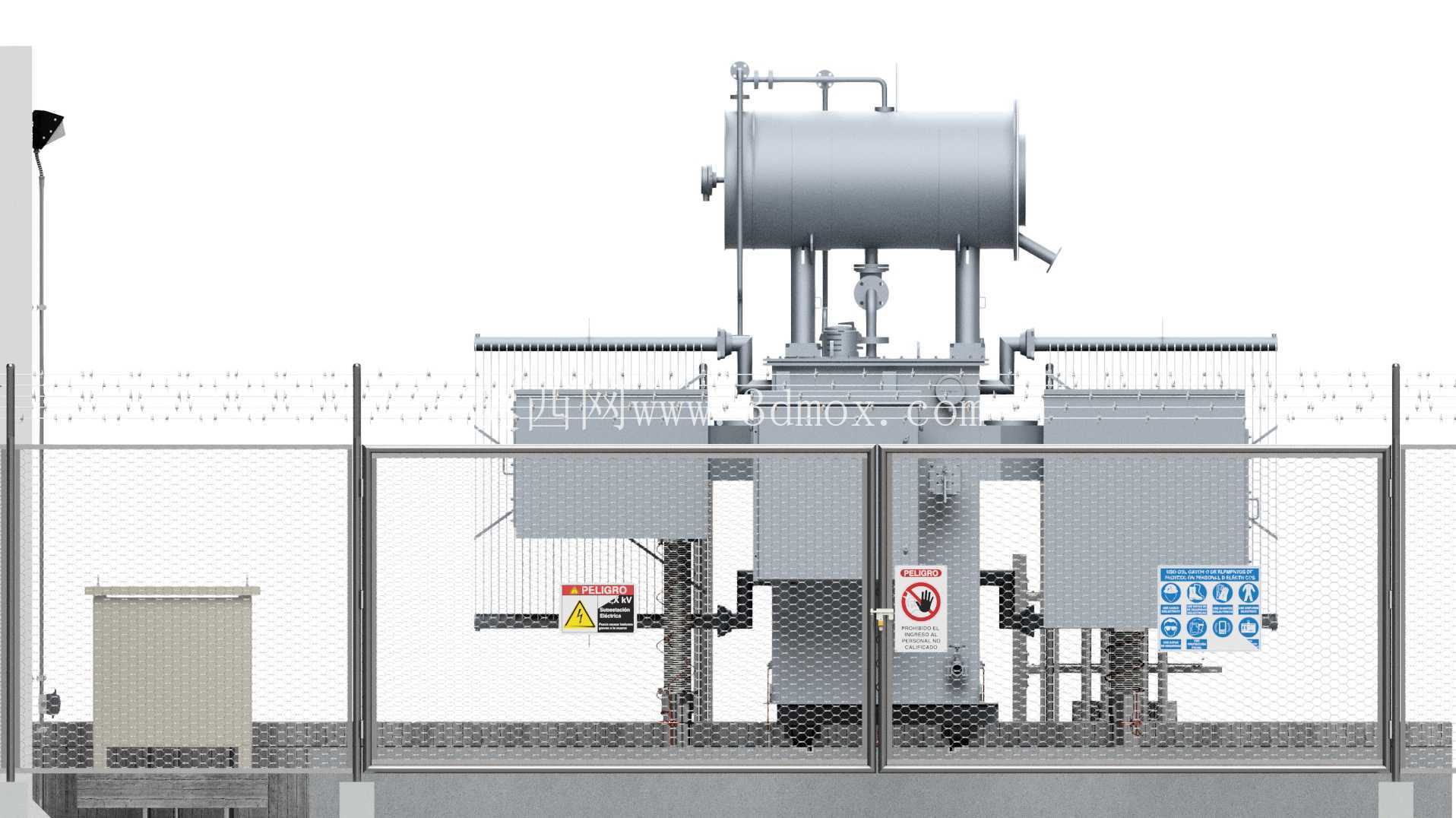

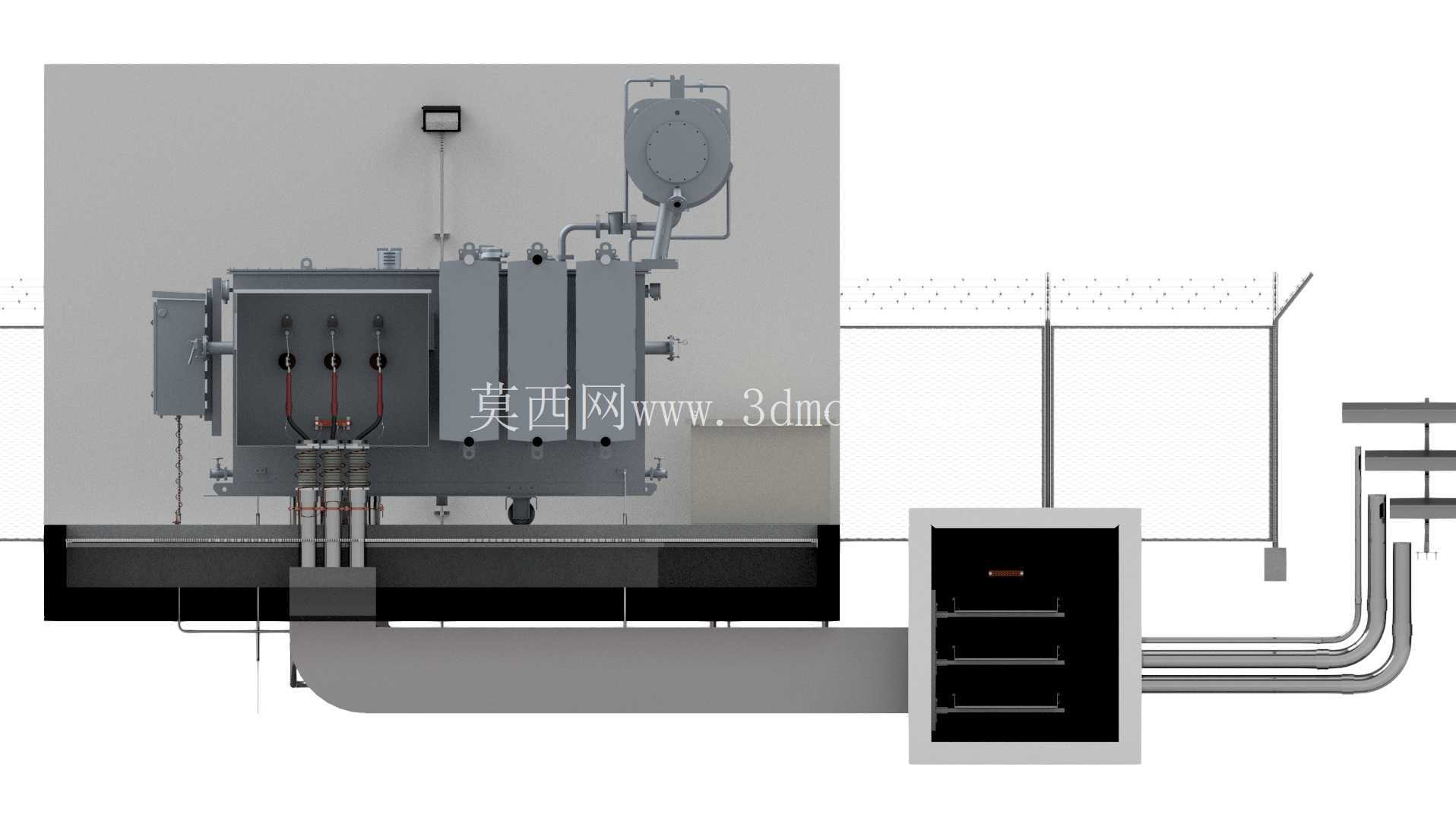

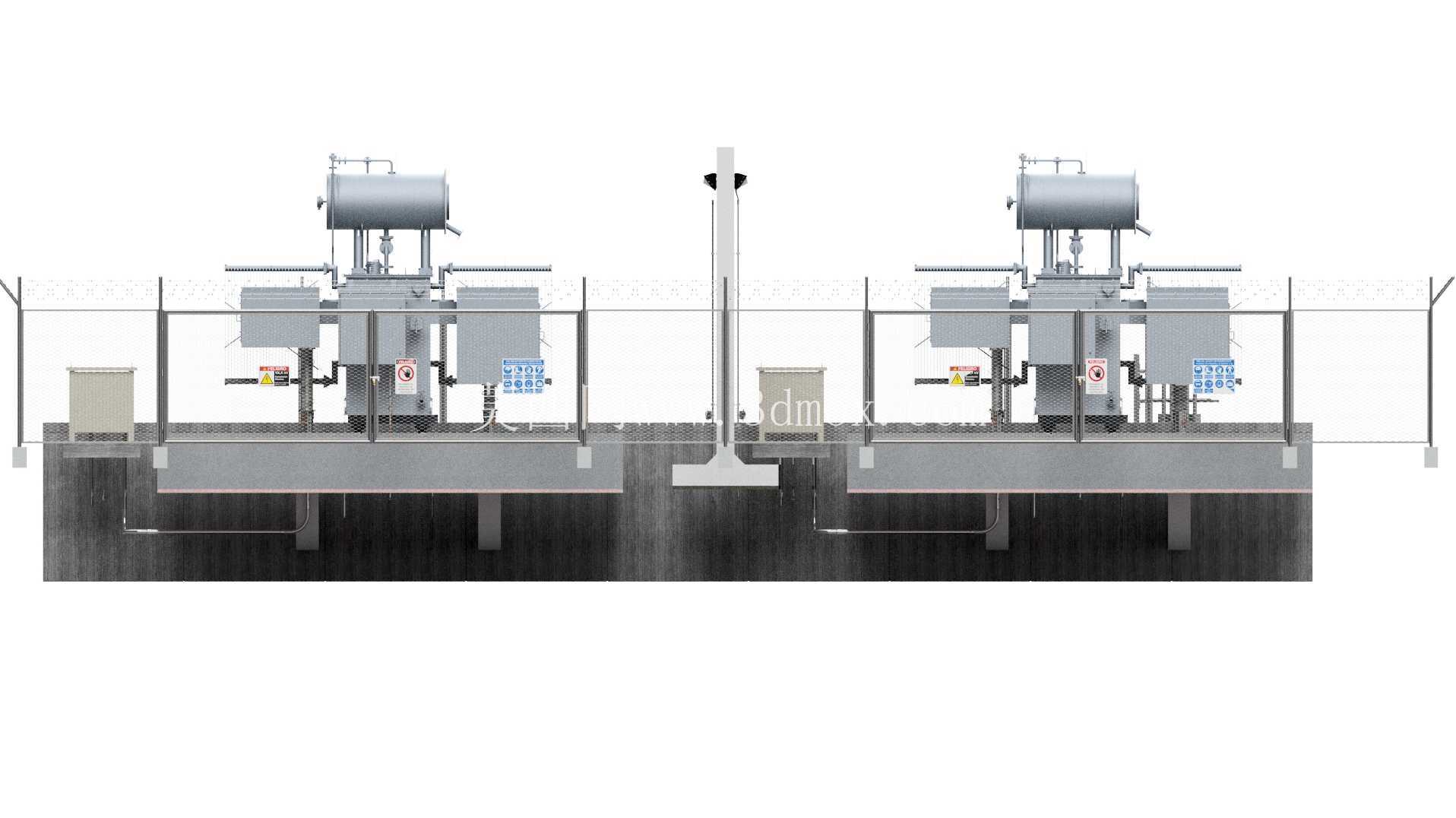

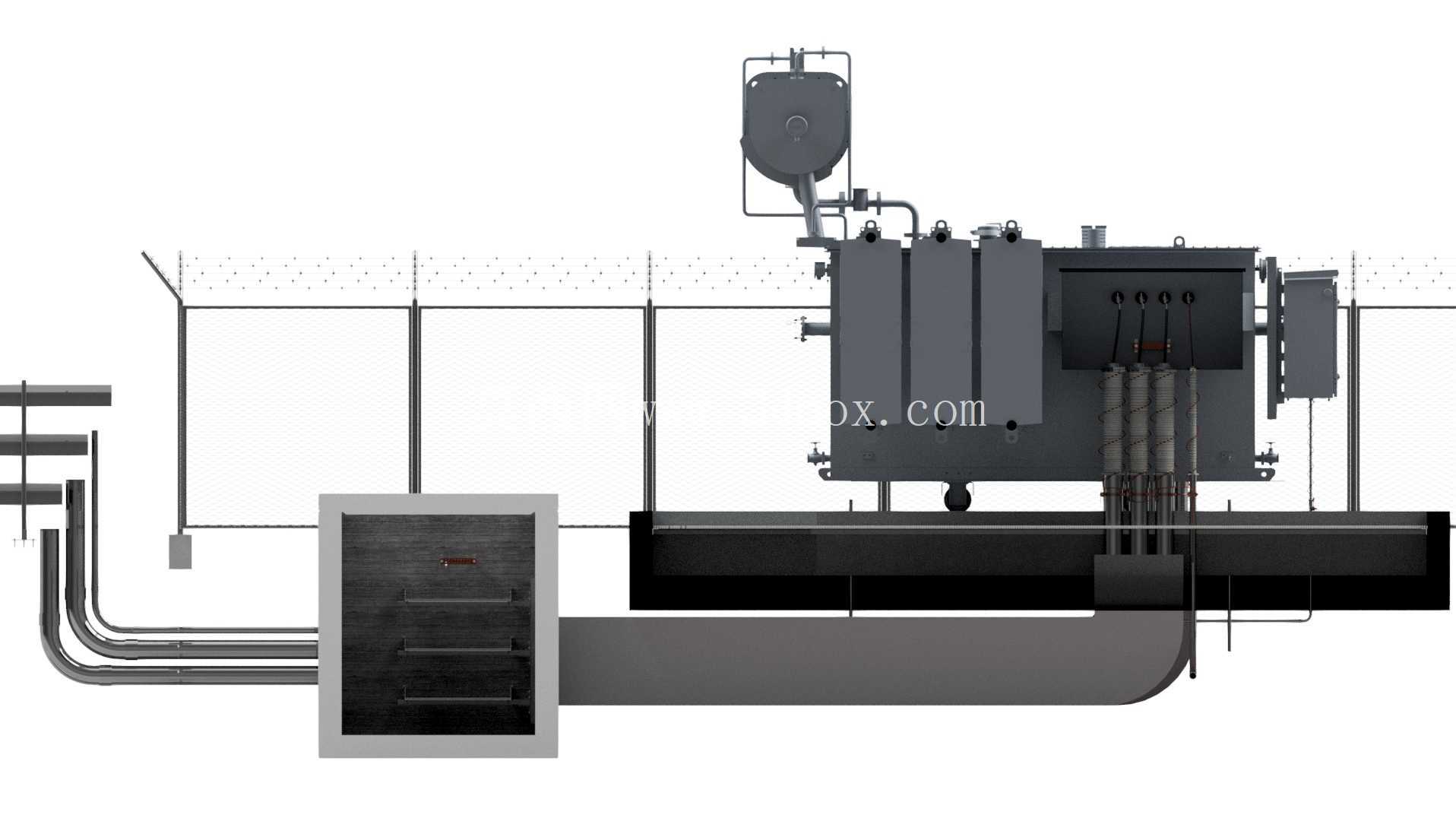

  间隔设计的重点不只是摆放一台设备,而是处理设备与建筑、围栏、沟道之间的边界。模型中围栏沿变压器外围形成防护区域,立柱与基础点位明确,围栏门位置兼顾人员进入和事故隔离。后方墙体、顶部构架和悬挂构件体现了室内或半室内变电站的布置特征;侧面桥架分层敷设,电缆从间隔外侧引入,转弯半径、支架间距和与带电区域的安全距离都可以在三维环境中直接检查。对于结构设计人员来说,这种完整间隔比单体设备模型更有价值,因为工程冲突往往出现在设备接口、管线交叉和安装净距上。

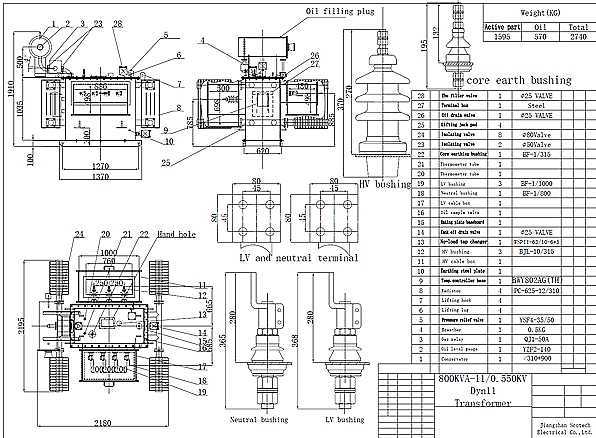

  外形尺寸方面,变压器本体长度、宽度和高度按典型中压油浸变比例建立,散热器外扩轮廓、储油柜最高点、套管升高座以及顶部安全附件均纳入包络范围。安装边界不仅包含底座 footprint,还包括上方起吊空间、侧面抽芯或检修空间、前方操作通道以及后方散热距离。基础平台表面的限位、接地符号和警示标识提示了现场安装时需要关注的固定与安全措施。围栏高度、立柱间距和门开启方向按照便于巡视、隔离和维护的思路布置,使模型在视觉上接近真实投运场景。

  建模思路上,油箱、散热器、储油柜、套管和底座采用分件表达,既保留设备主要结构,又控制整体复杂度。墙体、围栏、桥架和支架以装配关系组织,方便在三维软件中隐藏或剖切,查看变压器与电缆沟、母线通道、接地干线之间的位置。散热器片组通过规律排列形成可识别的功能特征;顶部圆筒形储油柜与联管体现油浸式变压器的典型外形;侧面控制箱、爬梯、阀门和铭牌区域补充了运维细节。各构件之间没有追求无关的装饰效果,而是把注意力放在安装逻辑和空间约束上。

  在实际工程应用中,该模型可用于中压配电室、工业厂区变电站或箱式变电设施的前期布局评审。设计人员可以据此核对变压器进场路线,判断设备能否通过门洞、通道和吊装口;也可以模拟围栏安装后柜门开启、人员巡视、电缆终端制作以及散热器维护时的操作姿态。桥架与墙体的相对位置能够帮助电气专业提前发现电缆上下翻弯过多、与接地带干涉、距带电体净距不足等问题。对于教学或交底场景,完整间隔还能让施工人员直观理解变压器从就位、固定、接线到接地的工序关系。

  设备功能特性在模型中主要通过结构形态体现:油箱承载铁芯与绕组并容纳绝缘油,外部散热器增大散热面积,储油柜补偿油位变化,套管实现带电导体与接地箱体之间的绝缘引出。围栏和警示构件则承担安全防护作用,把运行设备与巡检通道分隔开。三维表达时,这些部件的位置关系比单纯文字说明更直接,尤其是套管与母线方向、散热器与墙距、储油柜与顶部构架之间的净空,都能在旋转、剖切和测量中得到确认。

  整体来看,该作品不是简单的设备外观模型,而是一套带安装环境的变压器间隔结构。它把主设备、土建边界、防护设施和电缆通道放在同一坐标体系中,能够支持布置协调、碰撞检查、安装可达性分析和运维空间评估。对从事电力设备结构设计、变电站布置和三维建模的人员来说,这种以现场安装为核心的表达方式,更接近工程设计阶段真正需要核对的内容。
