七弦电吉他条形拾音器结构造型

　　条形拾音器主要用于七弦电吉他琴体前级拾音位置，安装在琴桥与指板末端之间的弦组下方，承担弦振动向电信号转换的前端功能。与常规六弦配置相比，七弦乐器增加了低频扩展弦，弦间距、有效拾音宽度和磁极覆盖范围都需要同步放大，因此壳体采用狭长矩形布局，在有限的琴面安装区域内覆盖全部琴弦，并保持与琴身拾音槽、护板开孔及电位器走线空间的兼容。

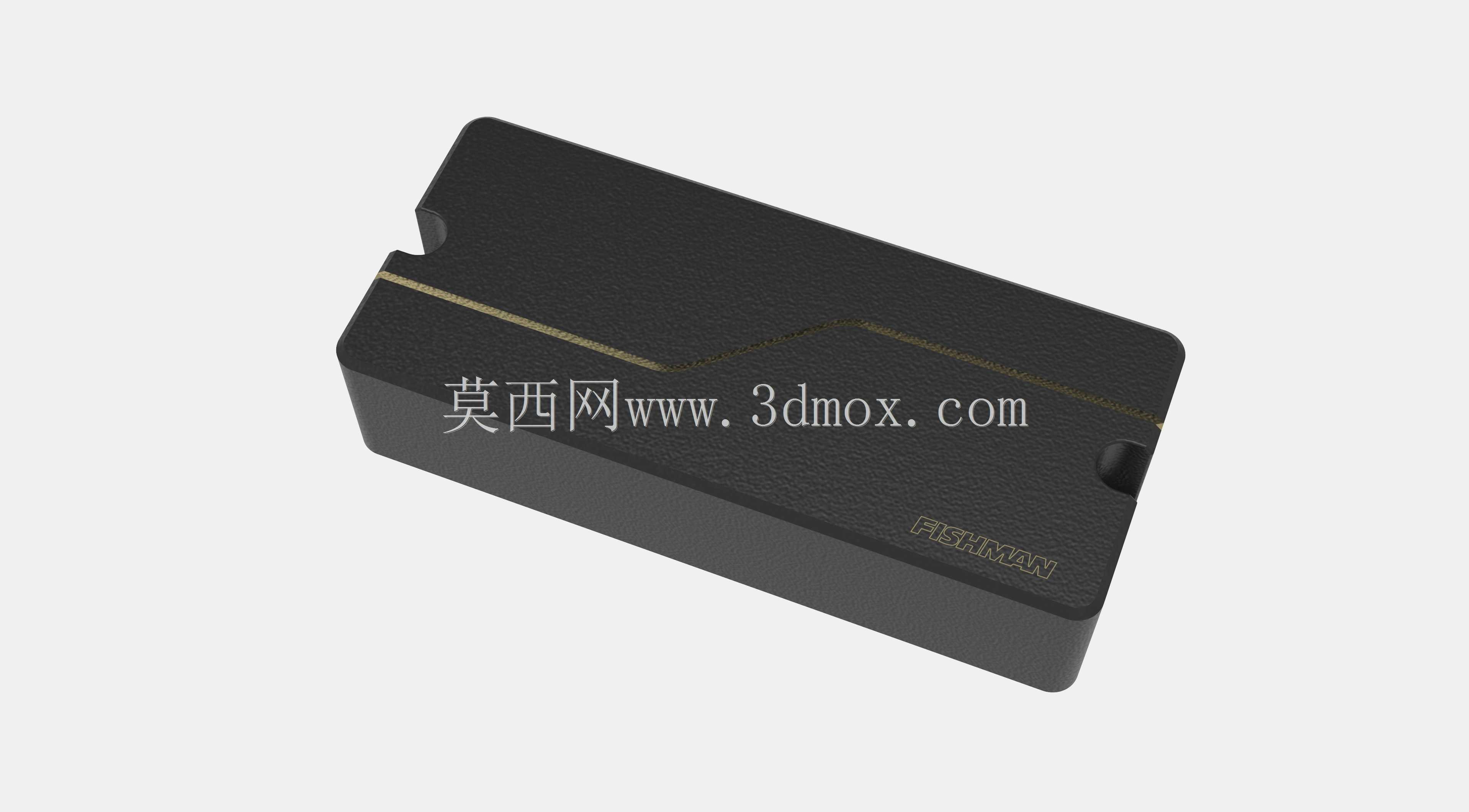

　　从结构外形看，该件以黑色长方体外壳为主体，边角做了小幅过渡，顶面保留平整的拾音工作面，侧面设置端部缺口和局部凹位，用于装配时避让固定件、接线端或琴体槽位边界。壳体表面采用细腻的哑光质感，顶面有折线状装饰分界，端部带有品牌标识区域；这些特征在建模时不能只按视觉贴图处理，需要落实到实体倒角、浅槽、刻印或包覆特征上，以便后续渲染、3D打印验证或结构评审时保持真实层次。

　　设计这类拾音器时，首先要明确它在乐器中的装配关系。琴体上的安装槽通常决定外壳的长度、宽度和下沉深度，拾音器顶面与琴弦之间的距离又直接影响输出强度和动态响应。若壳体过高，会压缩弦距，造成弹奏触碰或磁拉力异常；若过低，则信号输出偏弱，低频弦响应不足。因此外形建模应围绕安装基准面展开，先确定底面贴合边界、壳体高度和顶部弦线空间，再细化端部缺口、侧壁拔模和圆角。七弦版本的横向宽度比普通六弦拾音器更大，设计时需特别关注两端弦的覆盖位置，避免最外侧琴弦落在有效拾音区域之外。

　　在实际使用场景中，拾音器不仅是外观件，也是电声系统的核心承载结构。内部通常容纳线圈、磁极片、磁体、接线端和灌封材料，外壳需要为这些元件提供定位、防护和电磁屏蔽边界。条形结构有利于沿琴弦排列方向连续布置感应区域，使各弦音量更加均衡；端部缺口则可服务于安装导向或线束引出，减少装配过程中的干涉。对于三维结构设计人员，建模重点在于把外观壳体、安装空间和内部元件占位统一考虑：外部尺寸要能落入琴体槽位，内部腔体要留出线圈绕制和灌封厚度，侧壁还要兼顾强度与成型可行性。

　　该模型适合用于电吉他配件开发、乐器改装方案确认、拾音器壳体造型评审以及装配干涉检查。通过实体建模，可以直观检查拾音器与琴弦、护板、琴体槽、固定螺钉和走线通道之间的关系；在渲染环境中，也能验证黑色纹理表面、折线装饰和端部标识在舞台灯光或产品展示中的视觉效果。整体结构简洁，但对尺寸边界、弦组覆盖和安装避让的要求较高，属于乐器电声配件中兼具功能密度与外观识别度的典型零件。
