XS10多芯航空连接器参数化结构

　　XS10系列小型圆形航空连接器主要面向仪器仪表、传感检测、小型机电设备内部及面板端的信号互联场景，常见于测试工装、医疗仪器、工业控制盒、便携检测设备以及自动化设备中需要频繁插拔或要求可靠锁紧的电气连接部位。该类连接器承担小电流信号与低功率电源的传输任务，在设备装配、检修和模块更换时，能够通过插头与插座的快速对接，减少线束拆线和接线错误，同时依靠金属壳体与定位结构保证接触件对位准确。

　　从结构上看，模型呈现的是面板安装式插座部分，前端为圆柱形对接腔体，内部布置接触件，外壳带有定位销孔或键位特征，用于防止误插并保证多芯点位的对应关系。中部设置螺纹与六角安装面，配合密封圈、垫圈和锁紧螺母，可将连接器固定在设备面板或安装板上；六角结构便于施加拧紧力矩，螺纹段则提供轴向压紧力，使插座在面板开孔处保持稳定。尾部引出接线端，用于与设备内部导线压接、焊接或装配后进行线束整理。

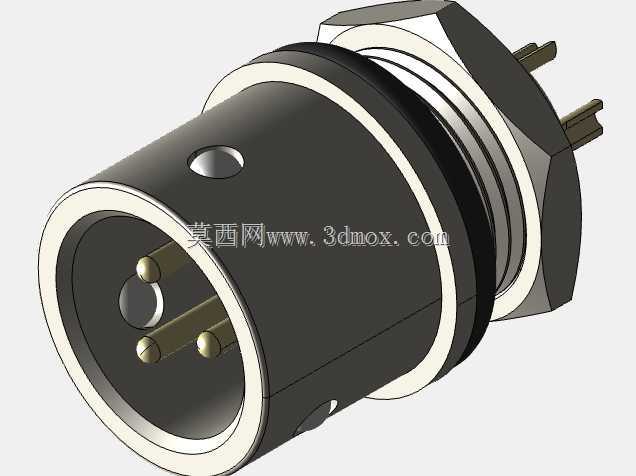

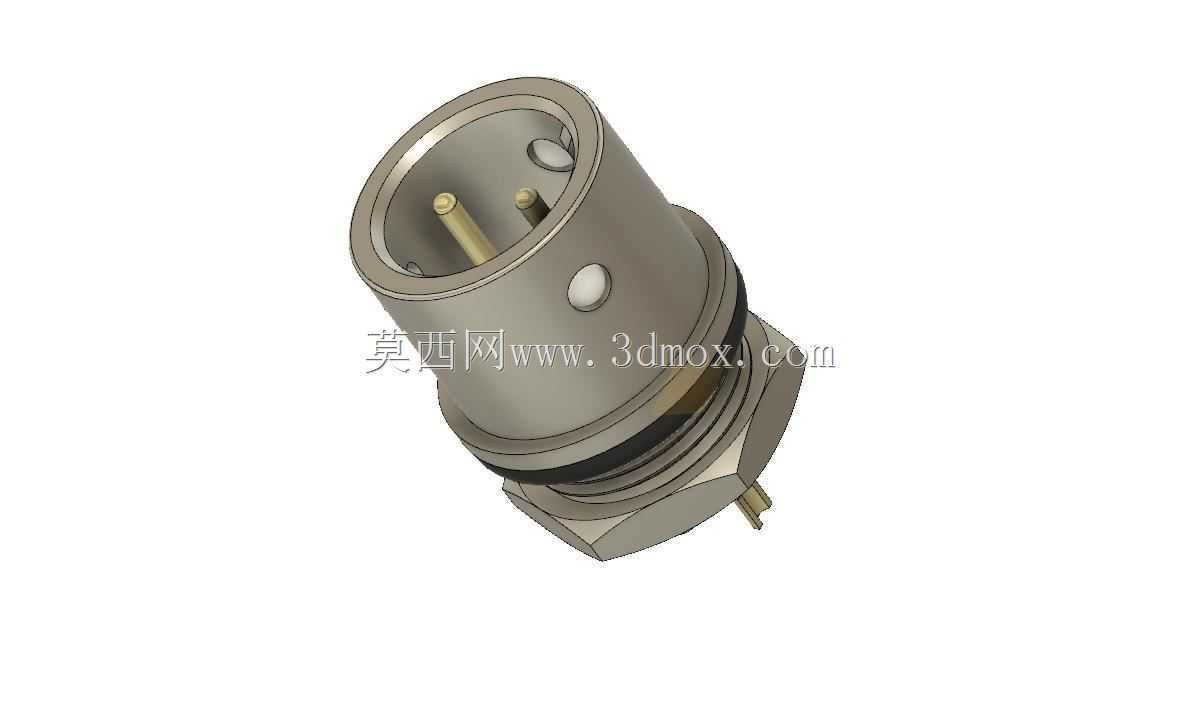

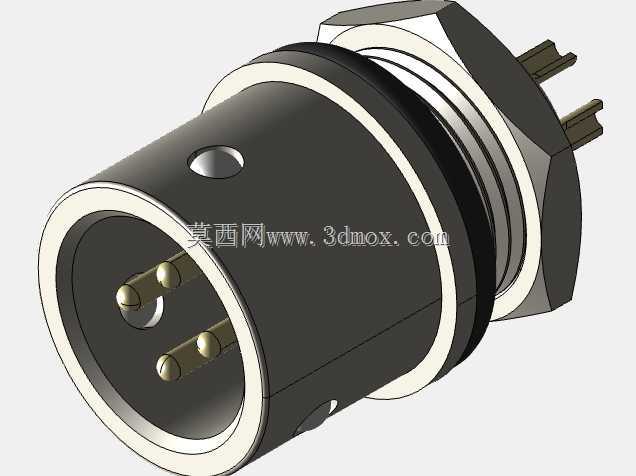

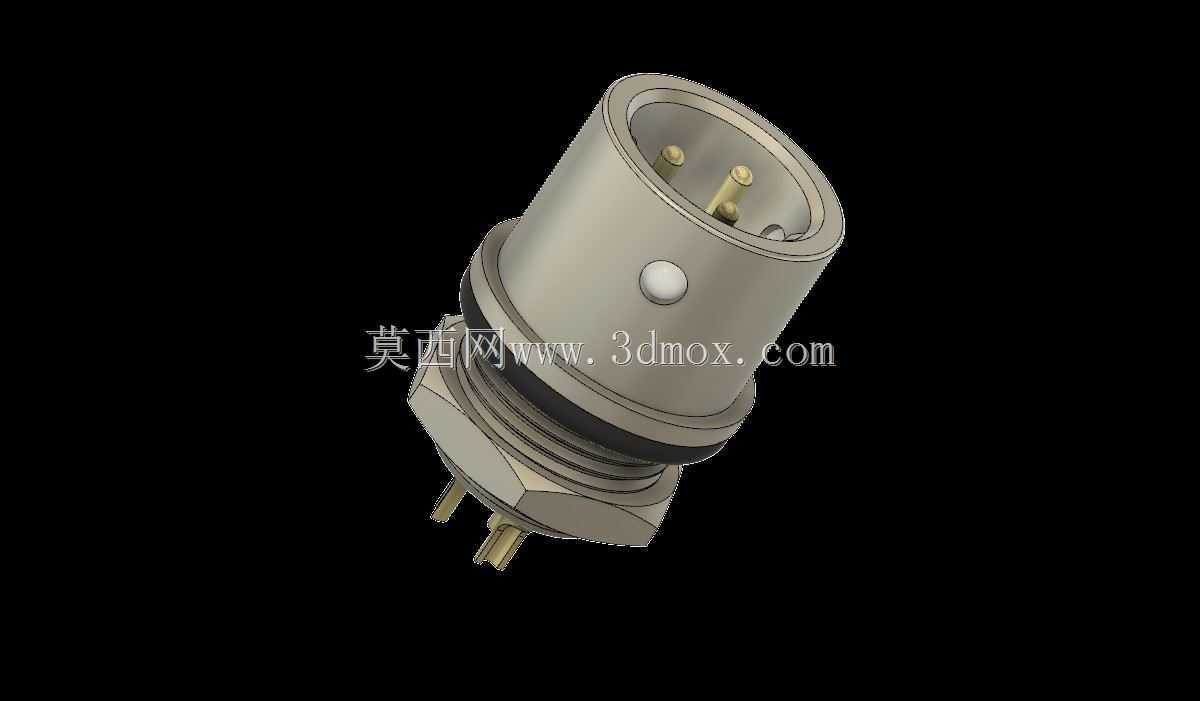

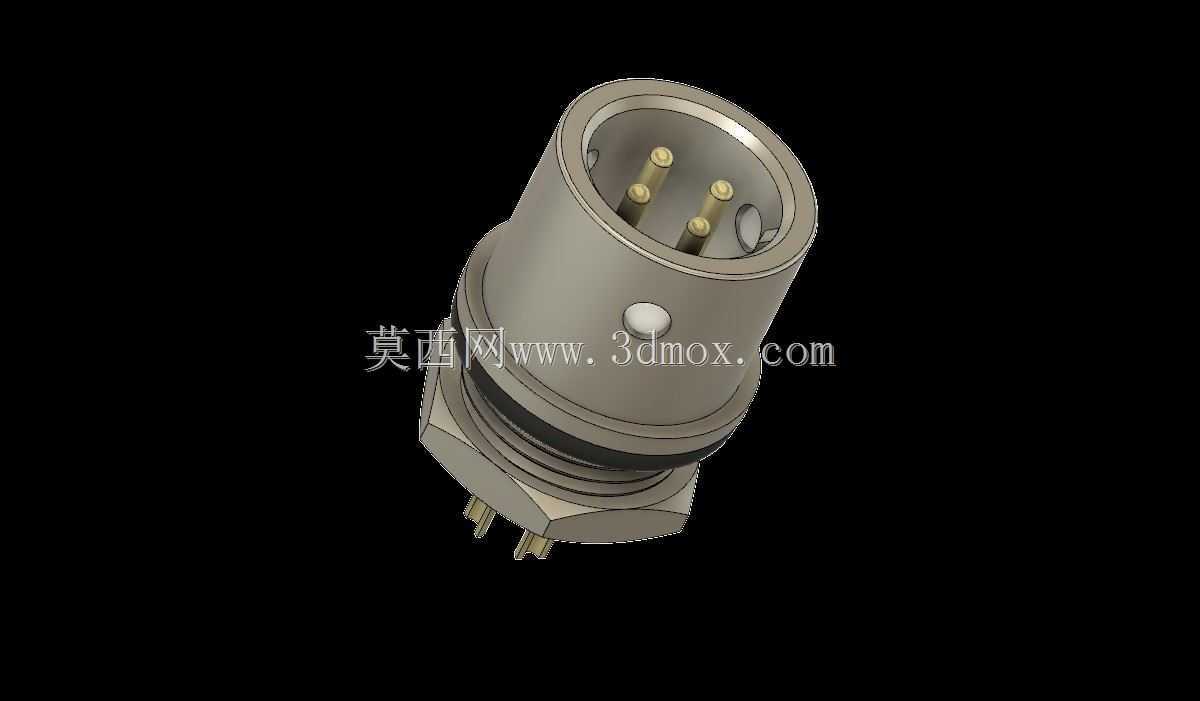

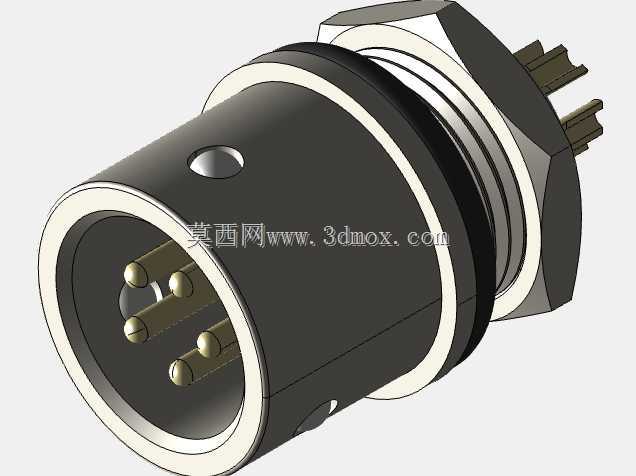

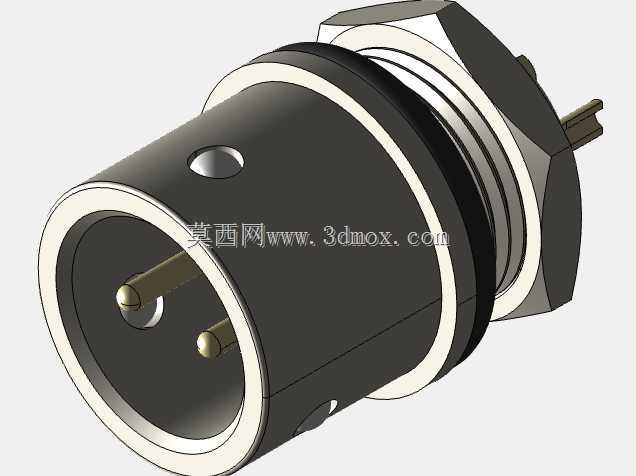

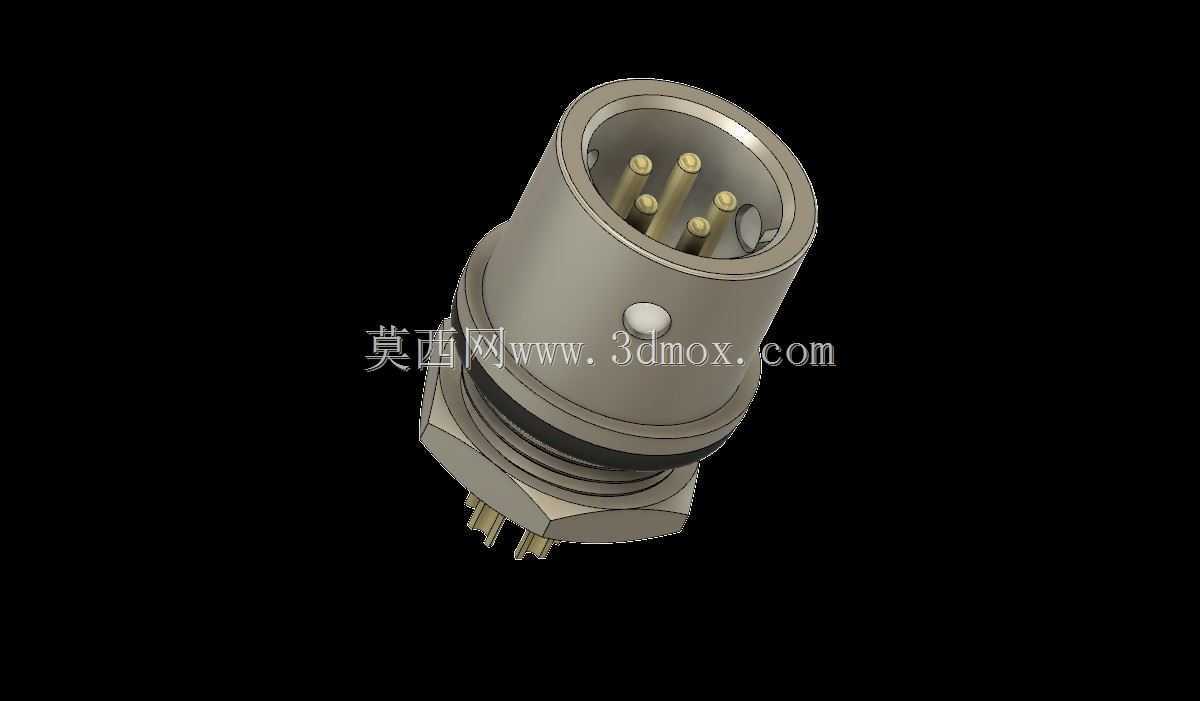

　　该模型的核心设计点在于引脚数量采用参数化方式处理，可覆盖2芯、3芯、4芯、5针等多种配置。对于三维设计人员而言，这意味着在选型验证阶段不必重复建立多个近似零件，只需通过参数调整接触件数量、排布位置及相关关联特征，即可快速生成不同芯数版本，用于检查面板开孔、插拔空间、线束走向和整机干涉情况。接触件通常沿圆周或规定阵列分布，不同芯数对应不同的绝缘介质排布和插孔位置，参数化建模时需要同步更新接触件、绝缘安装体以及壳体内部避让空间，避免只改变针数而忽略壳体与绝缘件之间的配合关系。

　　外形边界方面，XS10属于小直径圆形连接器，安装时重点关注面板开孔直径、螺纹有效长度、六角对边尺寸、插座轴向伸出高度以及尾部接线弯曲半径。面板前侧需要预留插头插拔和锁紧操作空间，后侧则要留出导线出线、焊点保护和线束捆扎区域。若设备外壳壁厚较小，应通过垫圈或螺母分布压紧力，防止面板变形；若用于存在油污、粉尘或轻微溅液的环境，则应重视密封圈压缩量和安装面平整度。

　　在实际工程应用中，这类连接器不仅要满足电气连通，还要兼顾机械保持、防误插、维修便利性和外观一致性。金属外壳能够提供较好的结构强度与一定屏蔽作用，圆柱对接形态有利于缩小面板占用面积，螺纹安装方式则适合薄钣金、机加工面板和塑料壳体等多种基体。建模时将对接端、安装螺纹、六角锁紧面、密封槽、尾部出线端和多芯接触件作为关键特征管理，能够为后续工程图输出、开孔图制作、装配干涉检查及选型评审提供直接依据。
