铰接式管路悬挂支撑托架结构

　　该支撑构件多用于工业管路布设、小型执行机构挂载以及阀组周边附属件的固定场景，在减压阀配套安装工位中，承担跨距转接、载荷传递与相对角度补偿的作用。现场管路沿设备机架折线走向敷设时，直管段无法直接贴合安装基面，借助该弯臂式托架可在两个错位安装点位之间建立刚性连接路径，避免管路悬空段受流体脉动、设备振动影响产生交变弯折。

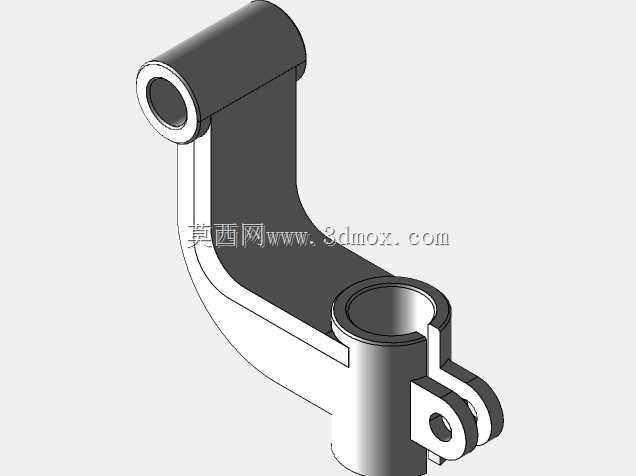

　　从结构布局来看，构件两端分别设置同轴筒状铰接孔位，上端圆筒用于穿装转轴或销轴，可与固定侧支座形成回转副，允许托架在装配过程中小范围摆动，补偿机架焊接、钣金折弯带来的位置偏差；下端采用开口夹座搭配双耳铰接板的组合形式，夹座内孔可环抱待支撑的圆管或轴类零件，侧向开槽配合紧固件实现抱紧锁定，端部双耳板预留同轴销孔，能够与联动拉杆、限位拨片等零件组成铰接约束。弯臂段采用大圆角过渡的折线构型，既避让周边阀体、手轮与走线空间，又让载荷沿臂身平滑传递，减少直角转折处的应力集中。

　　设计过程中优先校核两处铰接孔的同轴度与端面贴合宽度，上端筒孔的壁厚按径向受剪工况选取，保证销轴反复转动时孔壁不易出现压溃变形；下端开口夹座的开槽宽度控制在合理范围，锁紧后内孔产生均匀弹性变形，既能抱紧管件又不会出现局部应力超限。臂身截面沿载荷方向逐步变化，靠近两端铰接位置壁厚适当加大，中间弯段保留均匀壁厚，在控制整体重量的同时满足抗弯、抗扭刚度要求。

　　安装边界方面，上端圆筒的轴向长度决定了与固定支座的配合宽度，装配时需保证两侧端面与支座挡边留有微量间隙，防止转动卡滞；下端双耳板的开档尺寸适配配套联动件的厚度，销孔中心线与夹座内孔轴线保持设定空间夹角，保障挂载后管路的走向角度。弯臂的外轮廓避让半径参照周边阀门操作空间设定，安装后不会遮挡减压阀调节手轮，也不阻碍管路接头的拆装工具操作。构件整体采用一体化成型思路，各连接部位无冗余拼接结构，在振动工况下可长期维持铰接间隙稳定，适配中小载荷的工业支撑与联动传动需求。
