NEMA17步进电机Sigma铝型材弧形承托固定座

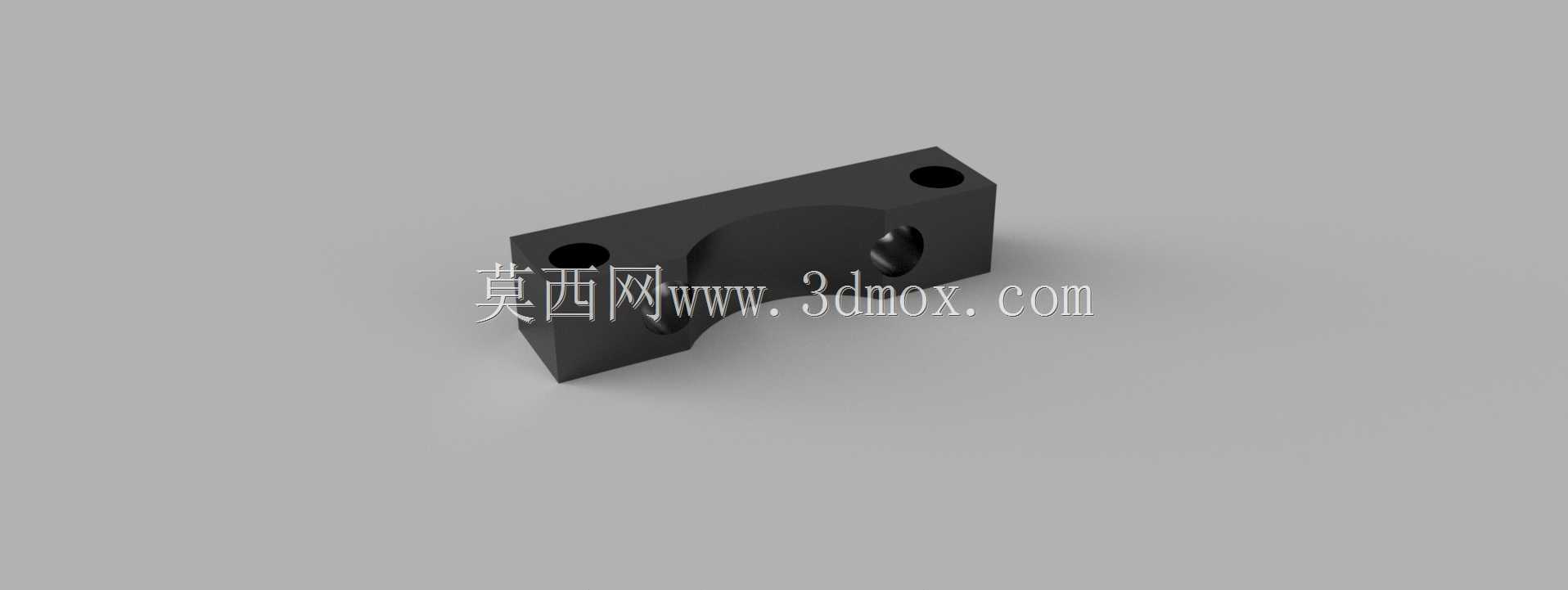

　　在桌面级数控设备、小型3D打印运动模组、轻载自动化送料工位以及开源步进驱动实验台的搭建场景里，NEMA17规格步进电机的侧向贴装、轴线平行于型材长度方向的固定需求十分常见，常规直角电机座往往需要占用型材端面的安装空间，或是要额外加装转接板才能完成走线与避让，这款适配20x40规格Sigma铝型材的弧形承托支架，正是针对这类侧装工况开发的配套固定结构。从结构布局来看，支架整体采用长条形块状基体，两端各预留一组同轴贯通安装孔，孔位中心距完全匹配Sigma系列2040铝型材的端面槽孔间距，安装时可以直接将支架跨搭在两根平行布置的型材之间，或是贴靠在单根型材的侧表面，通过内六角螺栓穿过贯通孔与型材预置的T型螺母锁紧，不需要额外在型材上钻孔攻丝，也不会占用型材端面用于安装直线导轨、同步轮的预留空间。

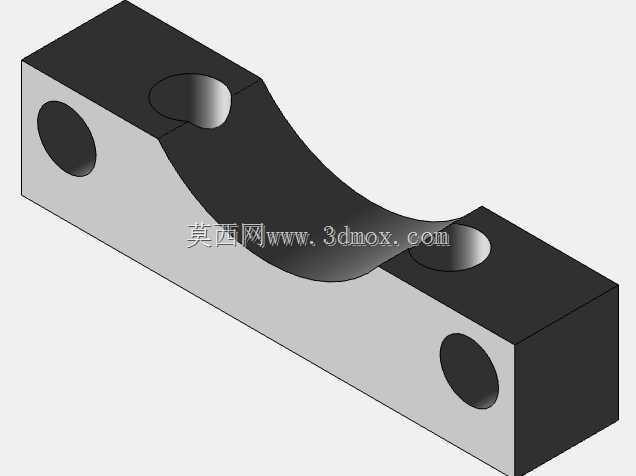

　　基体中段加工出内凹的半圆弧承托面，圆弧曲率与NEMA17步进电机的圆柱形机身外径完全贴合，承托面上方还预留了一处径向锁紧孔，安装时可以从孔位穿入紧定螺钉，直接顶紧电机机身的外圆面，既可以限制电机沿轴向窜动，也能避免电机运行时出现周向转动，相比传统平面夹持结构，弧形面的接触面积更大，电机运行产生的振动可以更均匀地传递到型材基体上，降低高速步进时的共振异响。两端的块状凸台除了布置贯通安装孔之外，侧面也额外加工出横向通孔，这类孔位可以作为走线孔使用，电机的动力线、编码器线可以从孔位中穿过整理，避免运动过程中线缆拖拽剐蹭同步带或者运动滑块。

　　设计阶段特意将支架的整体厚度控制在与2040型材宽度齐平的尺寸范围内，安装完成后支架不会突出型材的外轮廓表面，在紧凑空间的设备排布里，不会和相邻的拖链、限位开关、皮带张紧结构发生运动干涉。建模过程中所有安装孔的位置都按照Sigma型材的官方安装孔位标准做了同轴度约束，弧形承托面的圆心与两端安装孔的定位基准做了平行度匹配，保证电机装入后输出轴的轴线与型材长度方向的平行度误差控制在常规装配允许的公差范围内，不需要后续额外做调校补偿。

　　这类支架在实际产线改造里也常被用来固定输送线侧边的小型驱动电机，替代焊接式的固定支座，拆装调整时只需要松开两端的锁紧螺栓就可以滑动调整电机的轴向位置，适配不同长度的传动辊筒间距，弧形承托的结构也可以兼容同外径的小型直流减速电机，拓展了不同驱动部件的适配范围。
