Z轴T8丝杠支撑固定座结构

　　该支撑座主要用于小型直线进给机构中，承担T8丝杠端部的定位、支撑与安装过渡任务，常见于桌面数控设备、Z向升降滑台、轻载移栽模组以及实验工装的传动链布置。丝杠在运转过程中若缺少稳定端部约束，容易因轴向窜动、径向挠曲或安装基准偏差造成进给卡顿、螺母偏载和重复定位误差，因此支座需要同时提供轴承容纳空间、刚性安装面以及与设备板件连接的孔位边界。

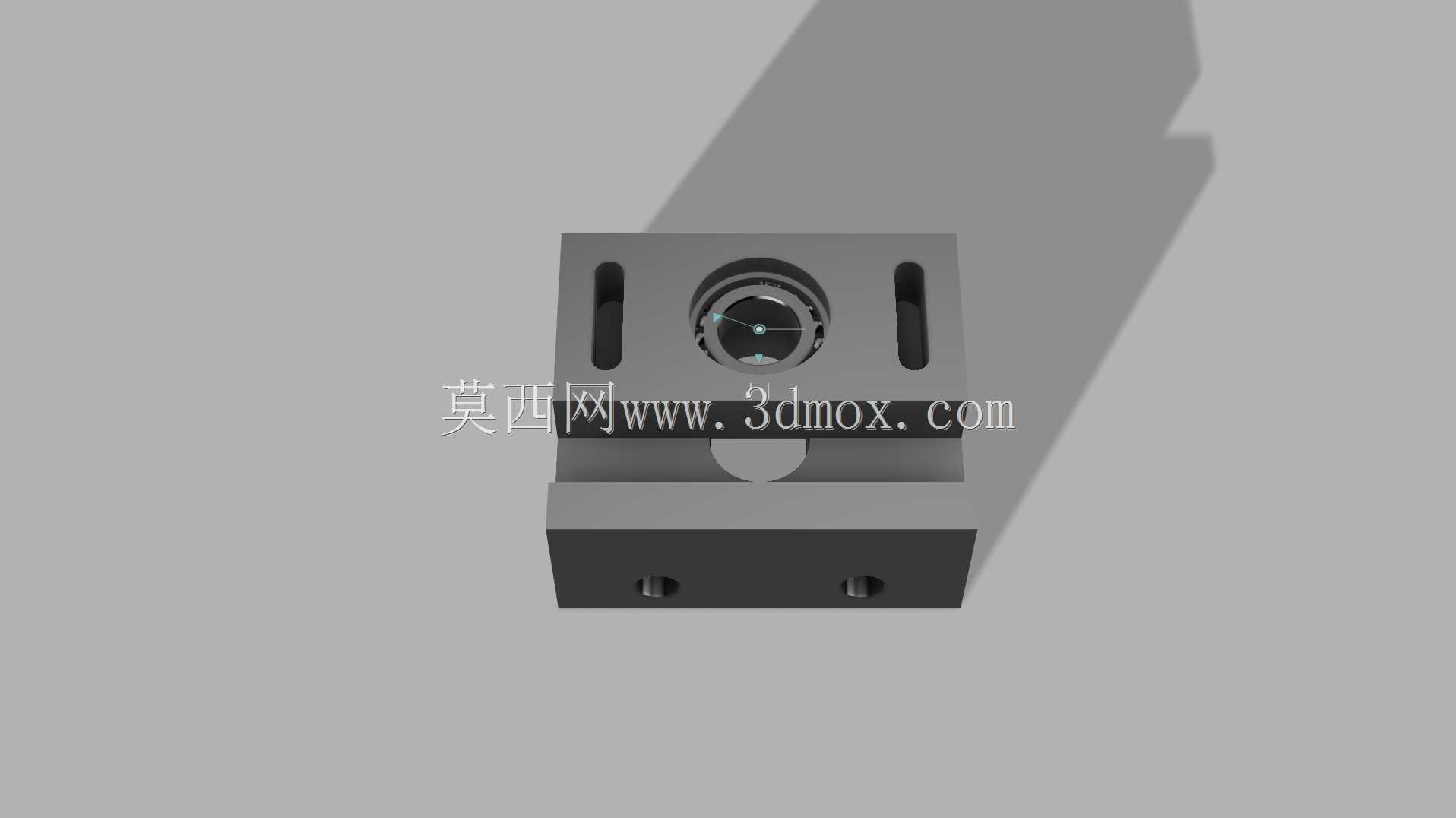

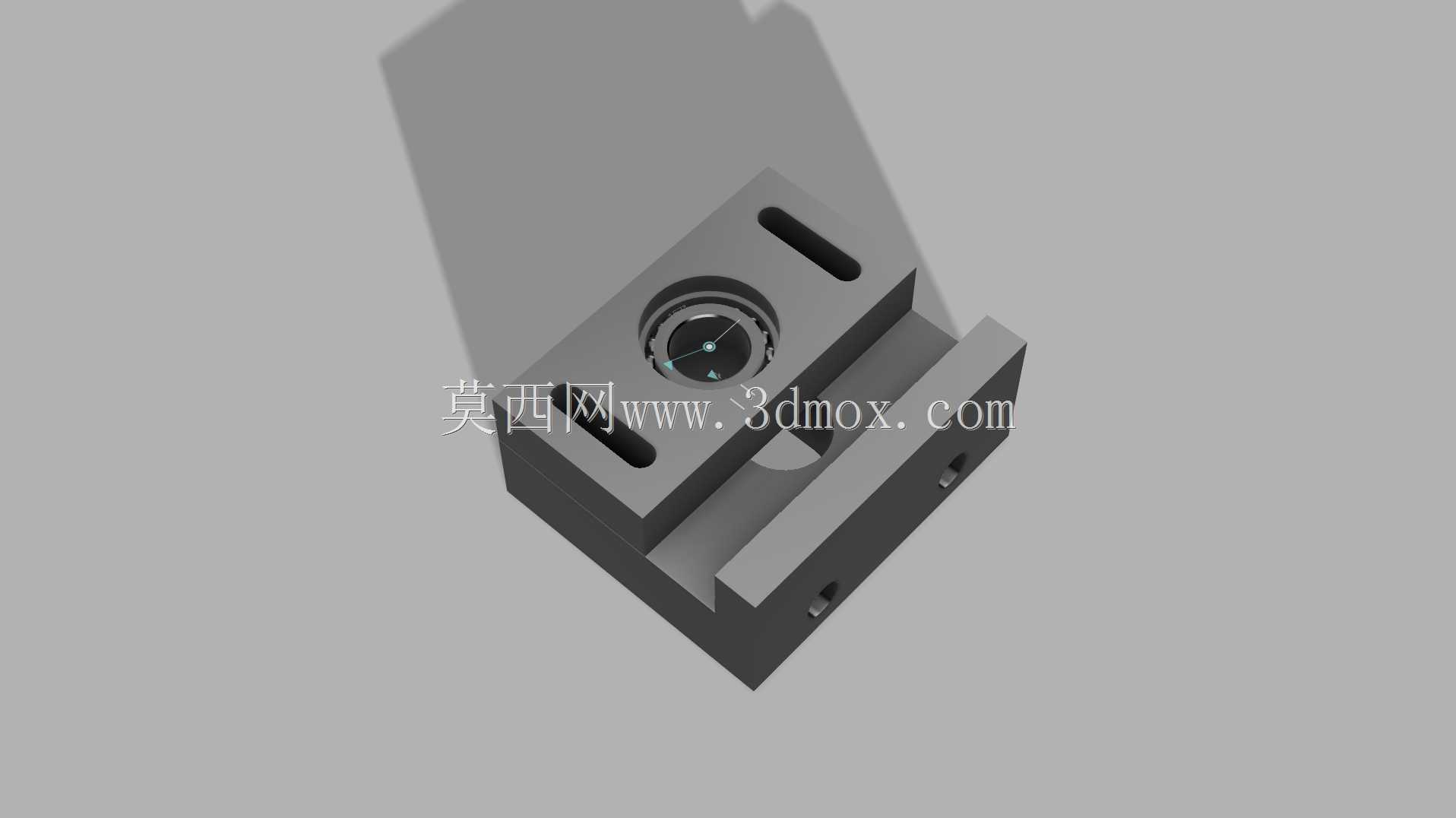

　　模型采用分体组合式外形，主体由立板、侧向夹持块和间隔安装面构成。中部圆形腔体用于容纳丝杠端部轴承或轴套，孔位周围保留足够壁厚，使预紧后的轴向力能够均匀传递到支座本体，而不是集中在薄壁边缘。正面设置两条长圆形调节槽，装配时可沿槽方向微调支座位置，用于补偿丝杠轴线与导轨方向的平行度误差；侧面布置沉孔结构，便于紧固件从外侧装入，并在锁紧后保持外表面平整。

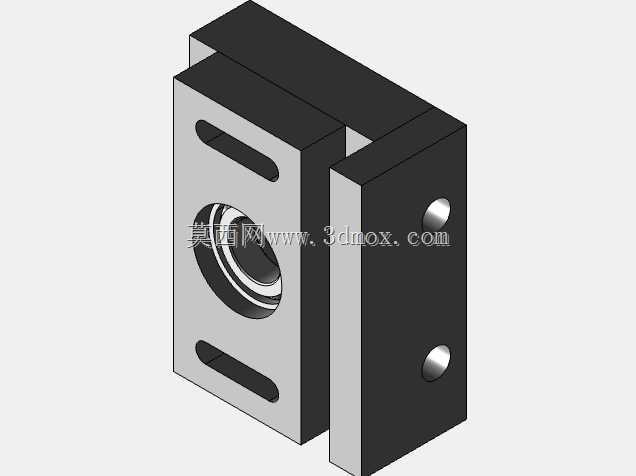

　　设计思路上，该件没有采用复杂整体铸造轮廓，而是通过板件叠加形成紧凑的L形支撑关系。竖直面负责轴承同轴定位，水平面或连接板区域负责把载荷传递到设备基板，两块黑色侧夹件形成限位与夹持，可在丝杠穿入后限制支座侧向张开。这样的结构既方便加工，也利于3D打印或钣金、机加工件试制；长槽的方向与丝杠轴线调整需求相匹配，避免现场只能依靠孔位公差硬装配。

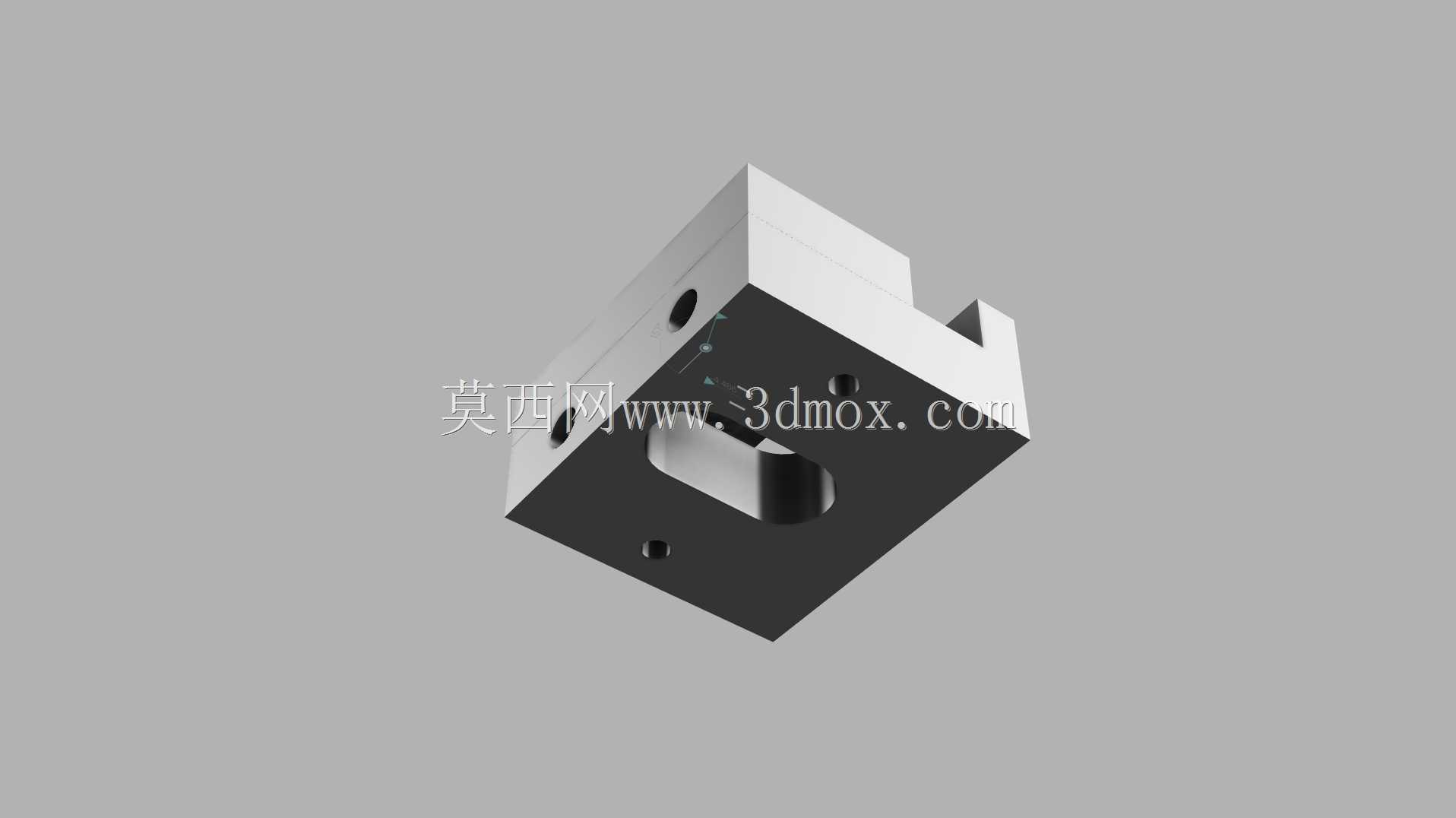

　　从安装边界看，支座整体占用空间较小，适合T8这类小直径丝杠在狭窄Z轴空间内使用。轴承孔位于立板中心区域，上下长槽留出调节余量；侧向孔位与主立板保持一定距离，使螺丝刀或内六角工具能够进入。安装时应先让丝杠通过螺母座与移动部件连接，再将端部轴承压入支座孔位，随后通过长槽轻推支座，使丝杠旋转顺畅且无明显弯曲应力，最后锁紧固定螺钉。

　　在实际选型中，这类支座更适合轻载、低速、短行程进给场景。若用于承担较大轴向推力，需要关注轴承选型、孔肩接触面积以及紧固件规格；若与光轴导轨并列布置，则应保证支座轴承孔中心高与导轨滑块基准一致。模型把孔、槽、夹持间隙和板厚关系均完整表达，可直接用于干涉检查、装配关系确认和小型传动模块布局。
