西门子S7-1200模拟模块连接转接件

　　该转接结构件面向工业自动化控制柜内西门子S7-1200系列PLC与AN1234模拟量模块的装配衔接场景，在产线信号采集、小型设备电控改造、分布式IO柜集成等工况中使用，用来填补两类模块拼接时的结构间隙，保证模块并排安装后整体卡位对齐、外观平齐，避免模块间出现错位、缝隙过大或者装配后受力翘曲的问题。

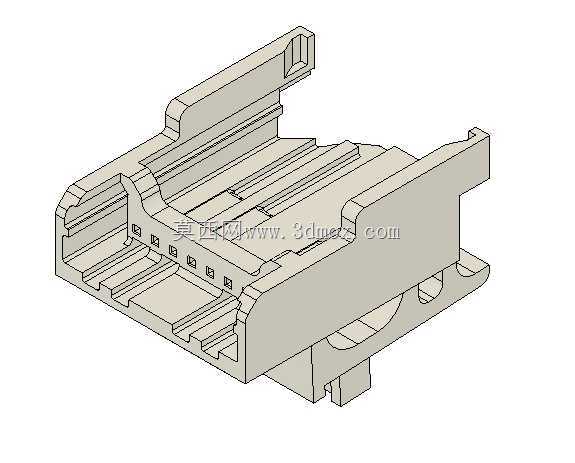

　　从实际装配逻辑来看，这类连接件不需要承担电气导通功能，核心作用是机械定位与结构补强。件体两侧分别对应S7-1200主机侧和AN1234模拟模块侧的卡扣轮廓，建模时完全复刻两类模块侧边的卡槽、凸筋、定位柱位置，装配时顺着模块导轨方向推入，两侧的弹性卡爪分别卡入对应模块侧边的预留卡位，不需要额外螺丝紧固，就能让两个模块在DIN导轨上形成刚性整体，搬运柜体、维护插拔端子时不会出现模块相对移位。

　　结构设计上优先考虑注塑成型的工艺可行性，整体采用等壁厚布局，主体壁厚控制在1.8~2.2mm区间，所有转角处做R0.5以上的圆角过渡，避免注塑冷却时出现缩痕、内应力开裂问题。件体上预留的多组镂空槽，一方面对应模块侧边的散热凸筋让位，安装后不会遮挡模块本体的散热通道，保证PLC长时间运行时热量可以正常散出；另一方面减轻零件自重，降低耗材成本。底部的卡位轮廓完全匹配标准35mm DIN导轨的安装尺寸，装入后和模块自身的导轨卡扣处于同一支撑平面，不会出现局部垫高、模块倾斜的情况。

　　外形尺寸完全贴合两类模块的拼接边界，整体长度适配S7-1200与AN1234模块拼接后的侧边间隙宽度，高度和模块侧边的安装基面齐平，不会超出模块本体的外轮廓，柜内布线时不会和旁侧的线槽、端子排产生干涉。建模过程中所有配合面都预留了0.2mm的装配间隙，兼顾3D打印快速打样验证和批量注塑生产的公差需求，侧边的小定位凸点对应模块上的定位凹孔，装配时可以快速对位，防呆设计避免反向安装。

　　在电控柜集成作业里，这类小转接件往往容易被忽略，但多模块拼接如果缺少衔接结构，设备运输振动后容易出现模块松脱、端子接触不良的故障，该结构件把独立模块连成整体，大幅提升柜内PLC组件的抗振能力，同时让整排模块排布整齐，柜内布线观感也更规整。
