Velocio分支型可编程逻辑控制器结构

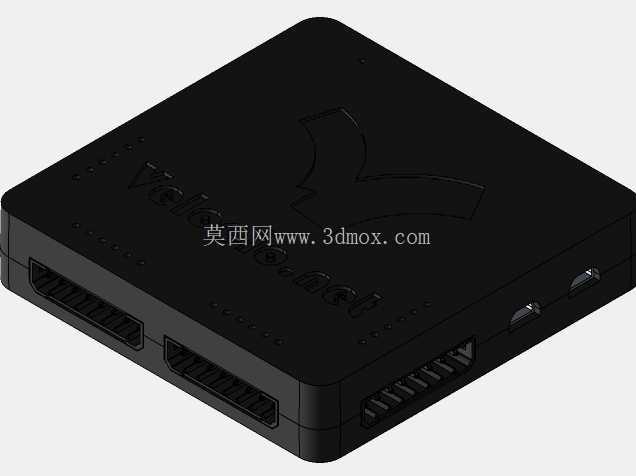

　　在中小型自动化设备的电控系统搭建场景里，很多时候不需要搭载大型机架式PLC，这类分支型PLC的出现刚好填补了紧凑型控制单元的市场空白，从三维结构上能清晰看到它的设计逻辑完全围绕小空间安装、多点位接入的实际需求展开。先看安装边界的设计，整体壳体采用方正的扁平化造型，没有突出的外置散热鳍片或者冗余结构件，四个侧边预留的IO接口全部采用侧出式接线端子布局，端子座和壳体一体化注塑成型，每个端子排的引脚间距统一按照工业接线标准预留，既可以在DIN导轨上卡扣安装，也能通过壳体四角的沉头孔直接锁附在设备电控仓的安装板上，安装时不需要额外预留接线弯折的超大空间，侧出的接线方向能让电控仓内部的走线顺着仓壁排布，不会出现线缆弯折半径不足导致的端子接触不良问题。

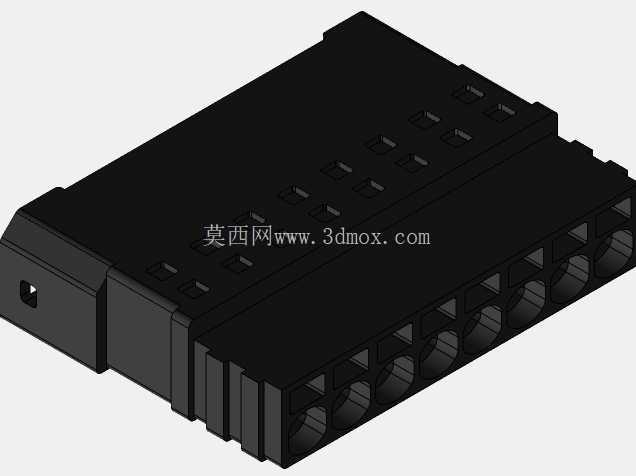

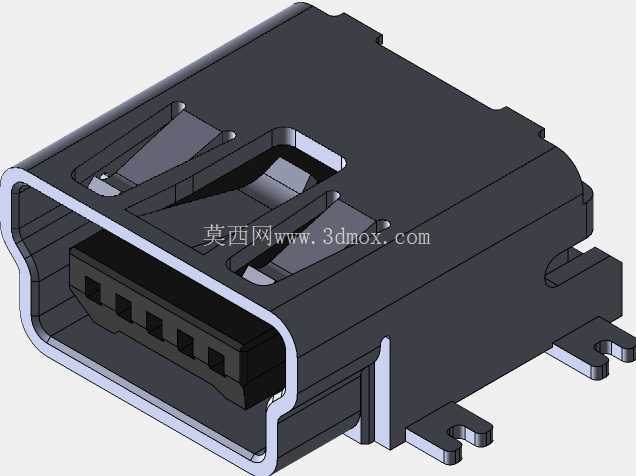

　　从功能特性的结构设计来看，这款分支PLC的核心控制板完全封装在壳体内部，壳体表面做了细密的防滑纹理同时兼顾散热辅助作用，顶面预留的标识区域可以直接粘贴点位定义标签，方便现场运维人员快速对应IO通道。它最多支持450个IO点的扩展能力，在结构上对应侧边的多组端子接口，每个端子组旁边都做了微小的定位凸点，接线时可以快速区分数字量输入、输出以及通讯接口的区域，不会出现接错点位的问题。配套的编程逻辑支持两种模式，不管是传统的梯形图逻辑编程，还是流程图式的简易编程方式，都能通过对应的通讯接口完成程序烧录，壳体侧面预留的微型通讯接口做了内凹设计，插接线缆后接头不会突出壳体平面，避免设备运输或者安装过程中磕碰导致通讯接头脱落。

　　再看实际应用中的适配场景，这类分支PLC非常适合小型单机自动化设备、实验室小型试验装置、非标定制的小型工位改造项目使用，比如小型物料分拣工位、单机检测设备、小型工装的动作控制，不需要搭配额外的扩展机架，单台控制器就能覆盖所有点位的控制需求，同时配套的HMI编程支持可以直接对接小型人机界面，不需要额外购置通讯转换模块，从结构上看HMI的通讯接口和PLC本体的通讯端子做了引脚定义兼容，直接用标准通讯线就能完成连接，减少了柜内的转接模块占用空间。

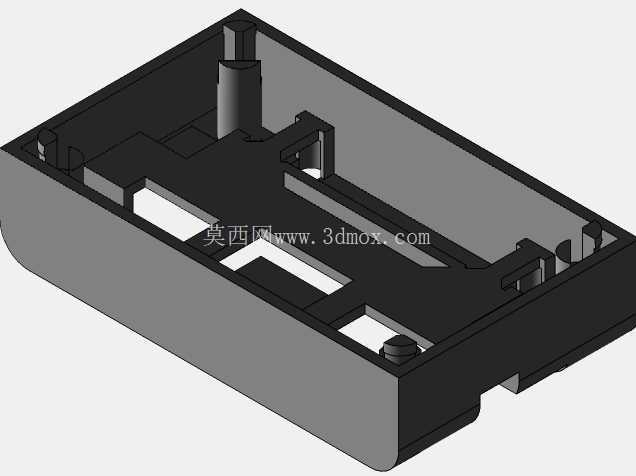

　　设计思路上完全偏向实用化，没有做多余的装饰性结构，壳体的合模缝做在侧边的非安装面，既不会影响安装平面的贴合度，也能避免灰尘液体从合模缝渗入内部电路，所有端子的接线孔都做了倒角导向，现场接线时不用刻意对准孔位，多股线剥线后能直接顺着倒角插入端子，拧紧螺丝就能完成固定，能大幅减少现场接线的工时。壳体的材质选用阻燃级工程塑料，表面的哑光处理不会在电控仓内产生光线反射，方便运维人员观察端子旁的点位标识，整体重量控制在轻量化区间，安装在薄壁电控板上也不会出现安装板变形的问题，哪怕是在移动类的小型自动化设备上搭载，也不会因为设备运行的振动导致控制器移位或者接线松脱。

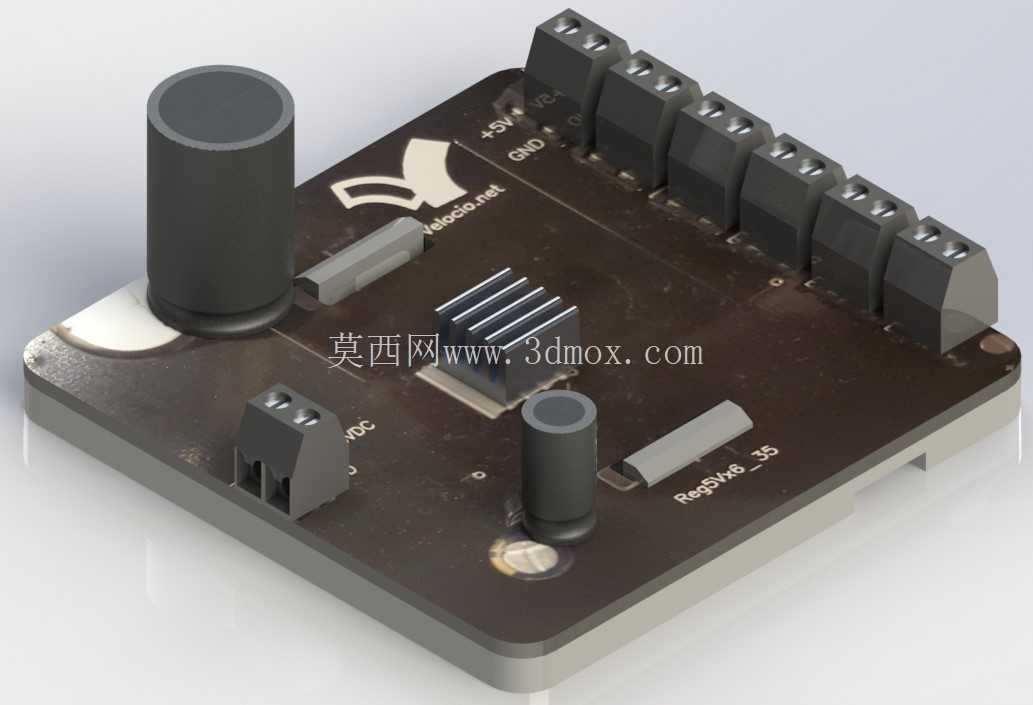

　　从结构细节来看，每个接线端子的螺丝都做了防脱落设计，拧到最大开度也不会从端子座上掉出，避免现场接线时螺丝掉落进电控仓内部造成短路隐患，壳体的边角都做了R角钝化处理，安装操作时不会划伤操作人员的手部，顶面的品牌标识区域做了微凹处理，粘贴的标签不会因为日常擦拭被磨掉。在IO点位的排布上，输入输出端子分组排布在不同侧边，强电输出端子和弱电输入端子之间预留了足够的电气间隙，从结构上就规避了强弱电之间的信号干扰问题，不需要额外在端子之间加装隔离挡板，进一步压缩了整体的安装尺寸。
