制糖产线罐体液位检测用环形密封衬垫

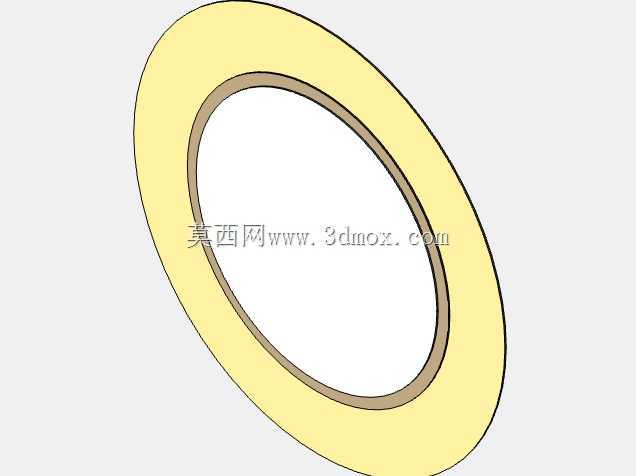

　　制糖车间的物料罐、澄清桶、蒸发罐以及糖浆暂存槽周边，长期处于高湿、高糖雾、带冲刷的工况，液位检测元件如果直接贴装在罐壁开孔处，很容易出现密封面渗漏、糖料干结卡滞、检测端与罐体硬接触错位的问题。这套环形衬垫结构就是围绕这类现场痛点搭建的，先从安装边界倒推造型：整体采用扁平圆环形态，外圈为浅黄色耐糖蚀弹性垫层，内圈嵌套一圈刚性定位环，两层同轴布置，没有多余凸起结构，安装后完全贴合罐体法兰与液位传感器端面之间的间隙。

　　现场排布时，衬垫的内孔需要和传感器探头过孔、罐体侧壁开孔三者保持同轴，刚性内圈的作用就是承担定位公差：哪怕现场法兰螺栓预紧时出现轻微偏载，内圈也不会像纯软胶垫那样被挤压移位，能把探头的伸入尺寸牢牢限制在设计区间，避免探头过长被流动糖浆反复弯折，或是过短导致检测面脱离物料触发区间。外圈弹性垫层则负责密封补偿，罐壁法兰在长期热胀冷缩、蒸煮清洗的温度循环下会出现微小平面度变形，软质层可以填满法兰面的微观凹坑，防止含糖液体从接缝处渗出，干结后形成卫生清理死角。

　　设计过程中没有采用异形凸台或者额外卡扣结构，也是考虑制糖生产线的定期消杀需求：整个衬垫外露面都是连续光滑的环形曲面，没有缝隙、死角，冲洗时高压水流可以直接扫过整个表面，不会残留糖蜜残渣。厚度方向做了等厚冗余设计，受压后压缩量控制在合理区间，既不会因为压得过死失去回弹补偿能力，也不会压缩量不足导致密封面压不紧。从安装适配性来看，这种标准环形衬垫可以直接套用在常规常压储液罐的法兰接口上，不需要对罐体开孔做二次改造，更换时拆开法兰螺栓即可整体取出，老旧产线升级液位检测点位时也能直接匹配。

　　功能层面，它并不直接参与液位信号采集，而是作为液位传感器的配套安装辅件，同时承担密封、定位、隔振三个作用：制糖车间的输送泵启停、物料搅拌会带来持续小幅振动，弹性垫层可以吸收罐体传导到传感器壳体的振动，避免检测元件因为长期高频微动出现信号漂移；刚性内圈则隔绝软质层的蠕变影响，经过长期压装后，探头的对中精度依然能维持在装配要求范围内。建模时把两层材质的配合面做了完全贴合处理，没有预留装配间隙，避免使用过程中两层之间夹入糖料出现分层脱离，整体结构简洁，没有易损小部件，适配制糖工况下长周期连续运行的使用需求。
