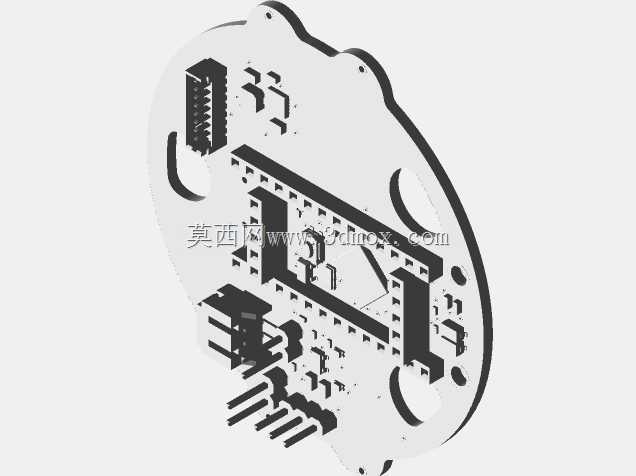

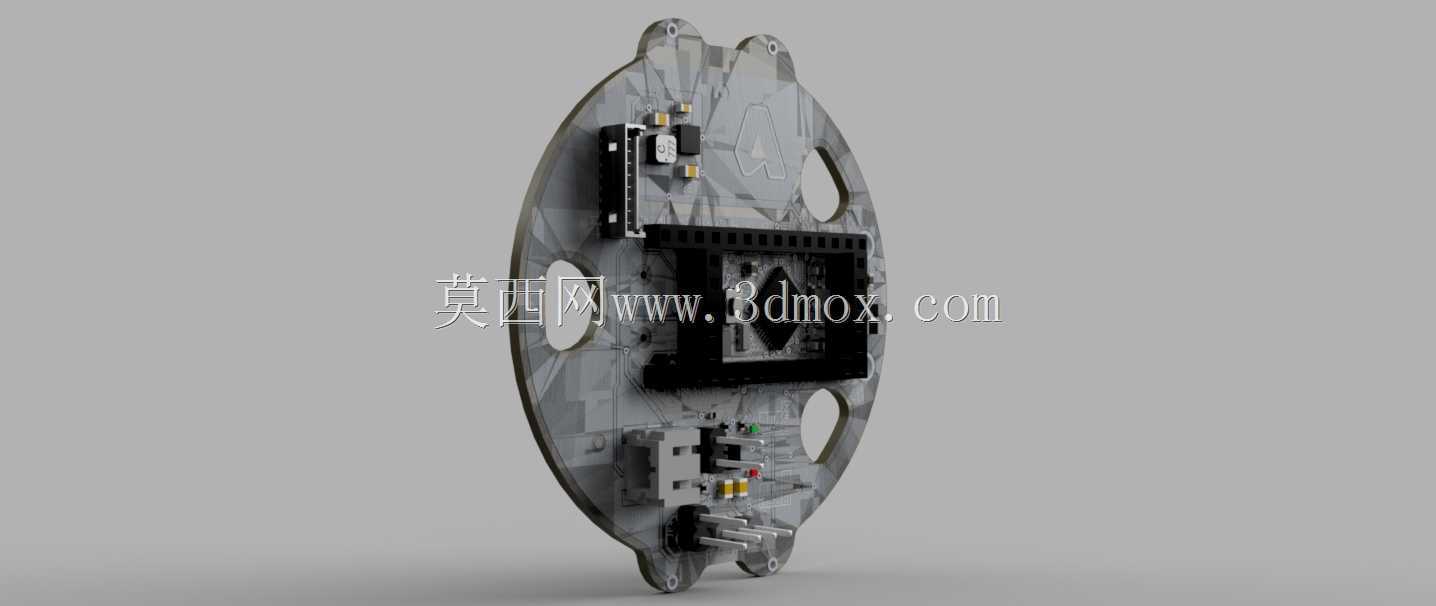

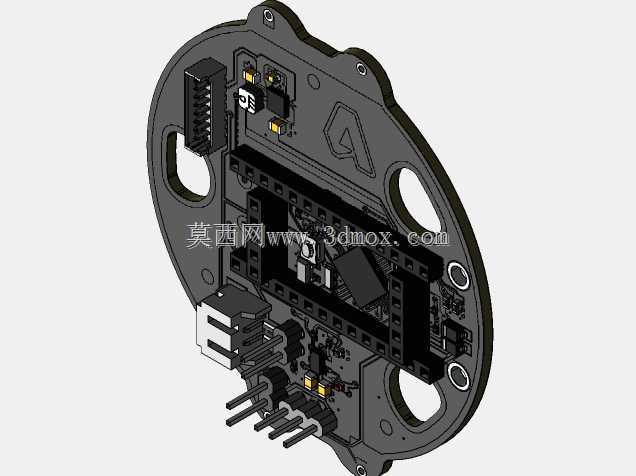

圆形集成式空气质量传感电路板结构

　　该结构面向室内环境监测、新风系统、空气净化设备以及小型环境采集终端的开发场景，核心是将空气质量检测所需的电子元件、接插接口和安装基体整合在一块圆形承载板上。板体轮廓并非单纯几何圆，边缘设置多处异形让位孔与安装孔，既可以通过螺钉固定在设备内腔，也能利用两侧大孔完成卡扣或柱位定位；在紧凑腔体中布置时，圆形边界更容易避开风机、风道和壳体圆角，减少与周边结构的干涉。

　　从实际用途看，这块传感板承担气体采样、信号采集和对外通讯连接的基础功能。板上排布有芯片、阻容元件、针座、排针和侧向接插件，不同接口分别对应供电、信号输出、调试连接或传感器扩展。设计时将较高的连接器布置在板边，低矮贴片元件集中在中部区域，能够控制整体堆叠高度；针脚向外伸出，便于与主控板直立对接，也方便在样机阶段进行飞线检测和模块替换。

　　结构思路上，承载板同时充当电子安装板和机械定位件。板面上的镂空区域不只是减重，更重要的是为空气流动提供通道，使检测元件周围能够形成自然对流或配合风道形成主动采样。边缘小孔用于螺钉锁紧，大弧形孔则兼顾装配容错和走线空间；当设备存在振动或拆装维护需求时，多孔位布局可以降低单一固定点受力集中的问题。板体表面的加强轮廓和元件分区，也让高元件、接插件与敏感器件之间保持合理间距，避免插接线缆弯折后压迫贴片部件。

　　安装边界方面，三维结构需要重点核对圆形外轮廓、板厚、排针高度、侧插接口深度以及背部元件突出量。若将其放入净化机或新风控制器内，前方应保留气流通过空间，后侧不能紧贴封闭壳体；接插件外侧需预留线束插拔距离，排针对接区域要控制与主控板的平行度。建模时可将板体作为主定位基准，再依次约束芯片、连接器、针座和镂空孔位，这样在干涉检查中能够快速判断壳体、风道、线束和固定柱之间的关系。整体结构适合小空间环境检测模块的方案验证，也可为后续外壳设计、PCB叠层规划和装配工装制作提供直接参考。
