圆柱封装NTC热敏温度探测元件

　　这类圆柱封装的NTC热敏探测件，在工业温控链路里属于前端信号采集的基础元件，常见于新能源电池包液冷管路测温、小型家电加热腔体温度采样、工业恒温槽壁面贴装测温、3D打印机热端温度反馈、充电桩功率模块温升监测等场景，核心作用是把接触点位的温度变化转化为可被主控板识别的电阻值变化，为过温保护、恒温调节、温升预警提供最前端的实测数据。

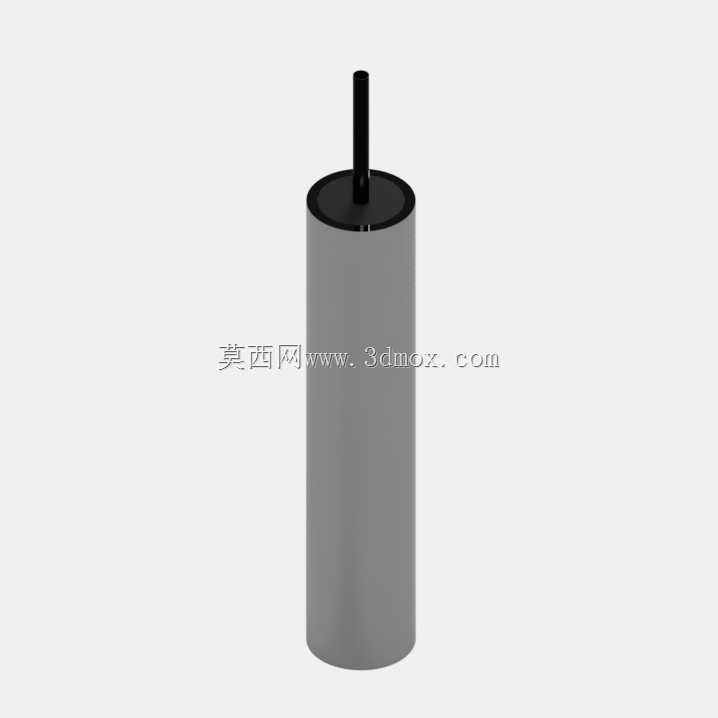

　　从结构设计逻辑来看，该元件采用金属圆柱外壳作为主体承载结构，外壳侧壁为光滑等径圆柱面，顶部做封边收口处理，中心伸出一根细长刚性引脚，这种结构选型有明确的工程考量：金属圆柱外壳一方面可以隔绝外界水汽、粉尘直接接触内部热敏芯片，提升在油污、凝露工况下的防护能力，另一方面金属材质的高导热系数可以让被测点位的温度快速传导到内部感温芯片，大幅降低测温响应滞后；顶部伸出的引脚既可以作为电气连接端直接焊接在PCB板对应焊盘上，也可以搭配接插件实现快速插拔更换，引脚的长度预留了焊接操作空间，避免焊接高温直接传导到外壳内部损伤感温芯片。

　　建模过程中首先要锁定安装边界尺寸：圆柱主体的外径需要和配套的安装固定孔位做间隙配合，通常安装孔会比外壳外径大0.1-0.2mm，方便元件插装后点胶或者卡簧固定；圆柱主体的长度决定了元件插入测温孔的深度，要保证感温芯片所在的主体段完全贴合被测壁面或者浸入被测介质，避免出现感温段悬空导致测温偏差；顶部引脚的直径和伸出长度需要匹配PCB板的焊盘孔径，引脚中心要和圆柱主体的轴线保持同轴，避免插装时出现引脚偏斜无法对准焊孔的问题。

　　实际选型应用时，这类元件的安装方式非常灵活：可以直接插入预制的测温盲孔内，在缝隙填充导热硅脂降低接触热阻；也可以通过卡箍固定在管路外壁，配合导热垫贴合管壁；在空间紧凑的电控盒内，还可以直接将引脚弯折后焊接在控制板上，让圆柱外壳紧贴功率器件的散热表面。设计建模时需要同步考虑周边的装配间隙，圆柱外壳周边要预留至少2mm的操作空间，方便插装和点胶作业，引脚走线区域要避开周边的尖锐钣金边角，防止长期震动后引脚被磨破出现短路。不同于裸露的贴片式热敏电阻，这种带金属封装的结构抗机械冲击能力更强，在设备运输、长期运行震动的工况下，内部感温芯片不会因为外力拉扯出现引脚脱焊，整体可靠性更适合工业级设备的长期使用需求，建模时还原的每一处外形细节，都可以直接用于装配干涉检查、安装工装设计以及测温点位的布局校核。
