等离子切割炬安装支撑托架结构

　　这套支撑托架主要面向台式数控等离子切割设备的割炬安装与导向场景，用于在Crossfire类轻型切割工作台旁承载等离子火炬、线缆护套及相关随动部件。现场使用时，割炬并非直接固定在床身上，而是通过这类过渡支架把竖向安装面、底部承托面和弧形导向通道整合在一起，使割炬在升降、对位或随板材移动时保持稳定姿态，减少悬臂晃动对切口质量的影响。

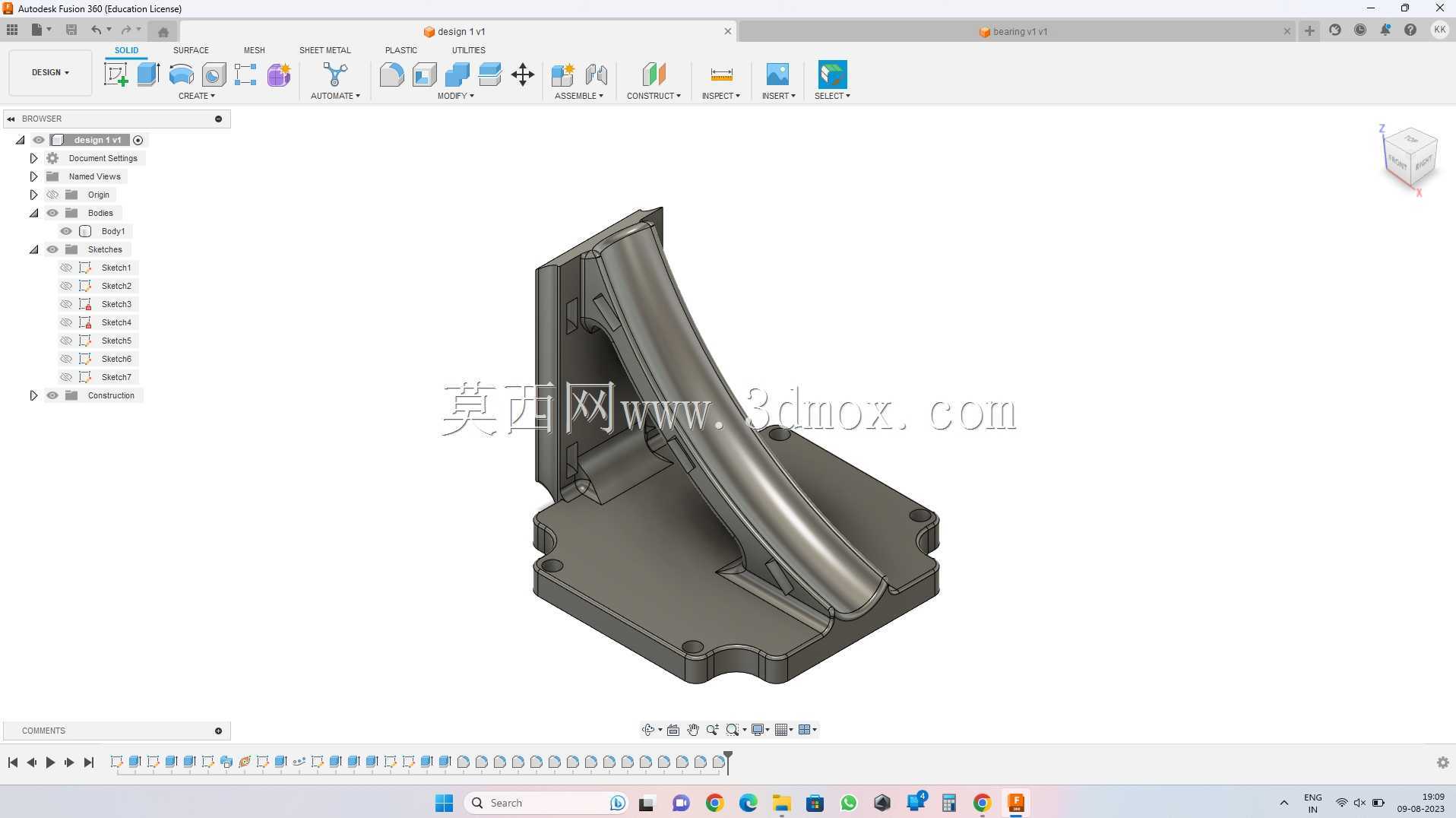

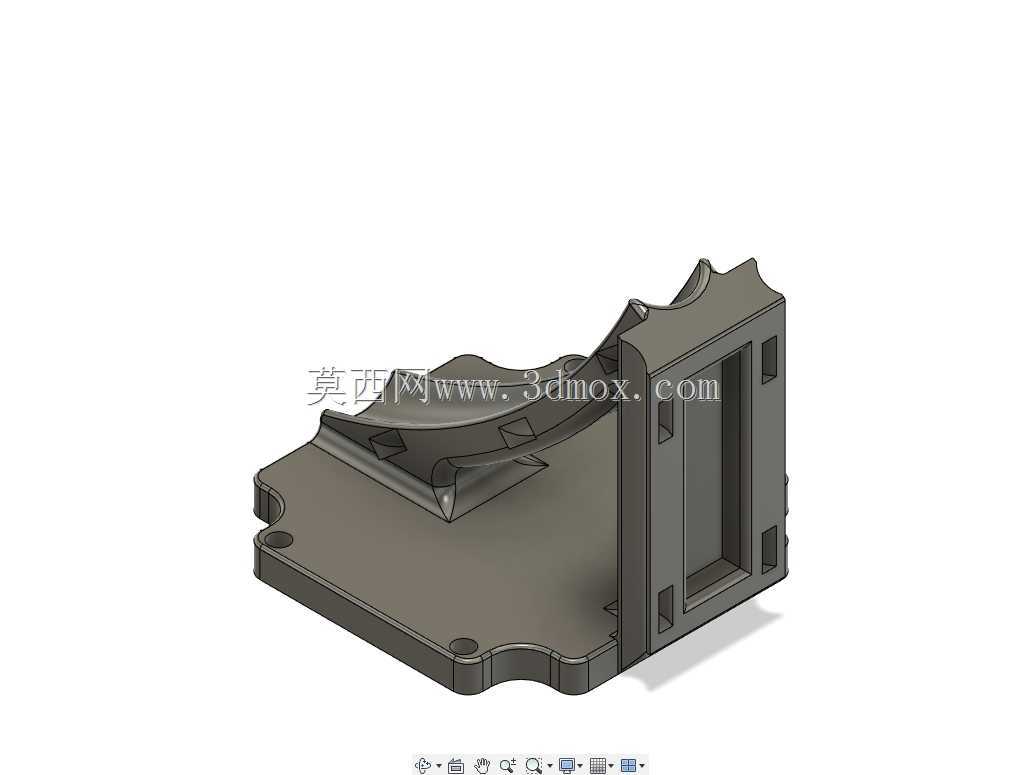

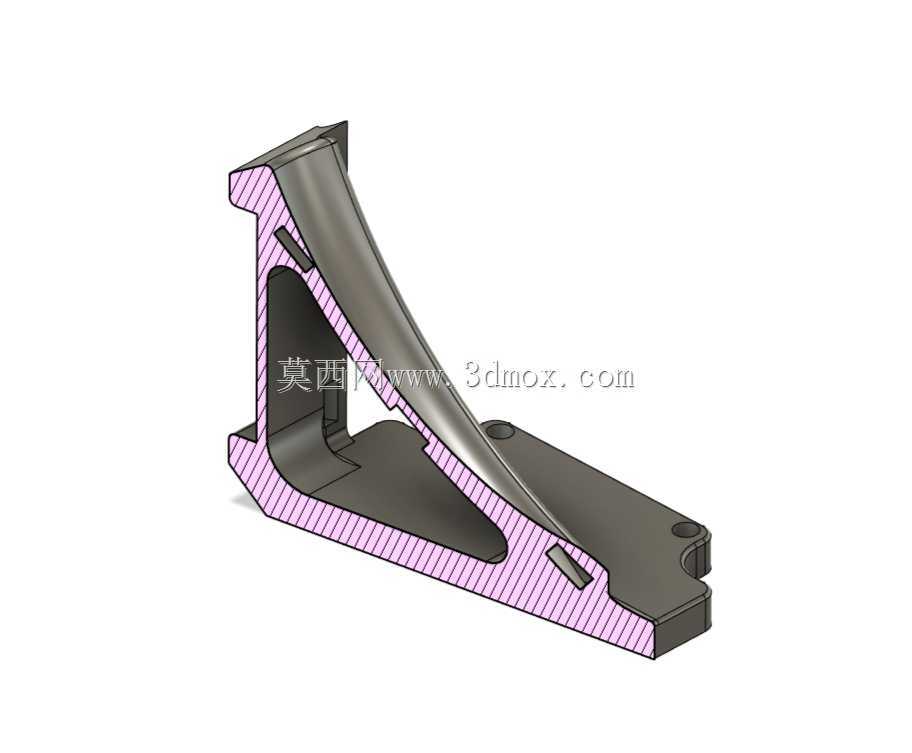

　　从结构上看，零件底部采用近似矩形的安装底板，四角及边缘布置沉孔，便于用内六角螺钉固定到设备机架或移动滑座上。底板轮廓并非简单直角块，边角做了切角与圆弧过渡，既可以避让相邻导轨、拖链和护板，也能降低装配时的干涉风险。底板上方竖立一块带安装孔的垂直背板，用于承接割炬夹持座或调节滑块；背板与底板之间布置大尺寸斜向加强肋，肋板沿主要受力方向延伸，把割炬重量、插拔力和轻微碰撞载荷传递到底板，避免薄壁立板根部出现应力集中。

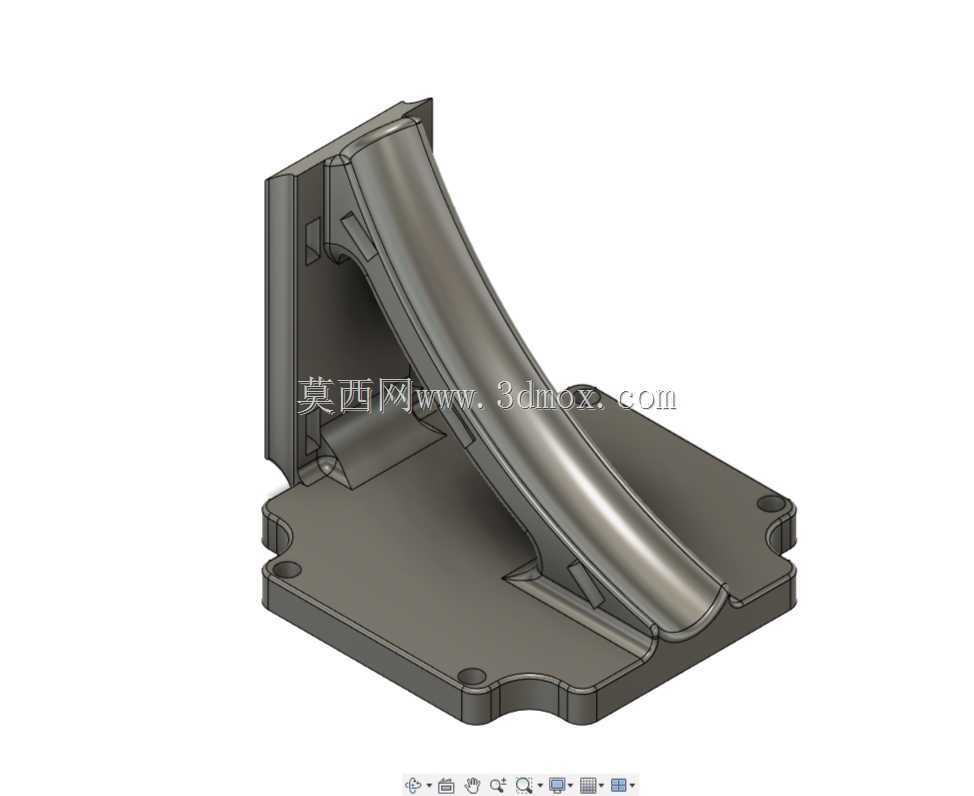

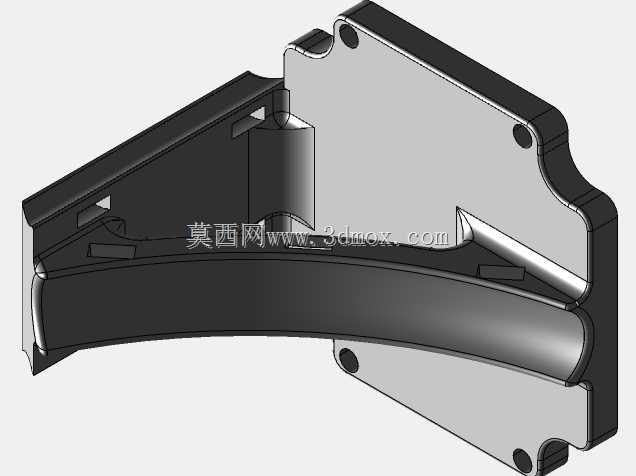

　　托架中部的弧形槽道是该件的功能重点。它按照割炬或电缆护套的运动轨迹做成连续曲面，内壁光滑、开口方向与装配姿态一致，既能约束管线走向，也能在割炬角度调整时提供让位。实际建模时需要重点控制弧面的相切关系、槽宽与圆柱件外径的配合间隙，以及肋板与底板、背板之间的拔模和圆角。若该件采用钣金折弯或焊接制作，应在展开阶段核对弯曲半径和焊缝空间；若采用铸造或增材制造，则要关注壁厚均匀性、支座根部圆角和加工基准面的预留。

　　安装边界方面，底板孔位决定了支架在机架上的定位精度，垂直背板的孔系决定割炬夹持器的重复安装位置。设计时应先确认割炬外径、夹持器厚度、电缆最小弯曲半径和工作台Z向行程，再反推立板高度、斜肋跨度和弧形通道长度。底板下方需要留出螺钉头和扳手空间，背板后侧应避免与拖链、限位开关发生碰撞。对于需要频繁更换割炬或调整切割角度的工位，可在背板孔位处增加腰形槽，使夹持器具备小幅调节能力；而对定位一致性要求较高的自动切割线，则宜采用圆孔定位，配合销钉保证复位精度。

　　整体来看，该结构把承托、导向、安装和加强功能集中在单一构件上，外形紧凑，受力路径清晰。建模过程中应保证安装面平面度、孔位同轴度以及弧面与割炬运动方向的匹配，使支架在高温飞溅、粉尘和反复调整的车间环境下仍能可靠工作。
