900MHz频段无线数传电台模块结构

　　这套900MHz无线数传模块的三维结构，围绕工业现场远距离数据链路搭建需求展开，常见于无人值守站点、AGV调度、野外传感网络以及无人机地面通信链路中。模块本体采用屏蔽罩加载板的分层布局，金属屏蔽罩覆盖核心射频与基带电路，既抑制板级电磁干扰，也为外部热源提供一定的散热面。

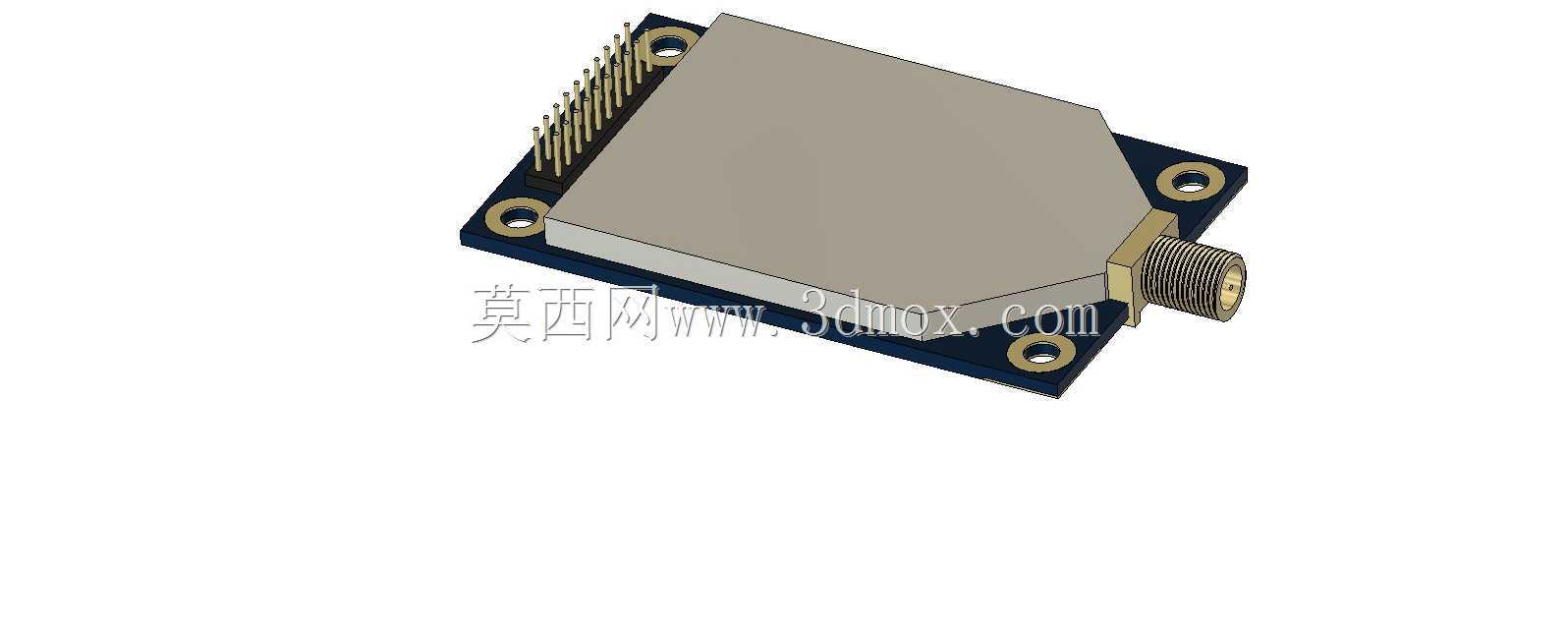

　　从结构边界看，载板四角预留金属化安装孔，孔位与屏蔽罩、SMA射频接头保持安全间距，便于在设备仓内通过铜柱或螺钉固定。板边一侧布置排针接口，用于电源、串口及控制信号接入；另一侧伸出SMA同轴接头，接头方向与板面平行，方便外接天线并减少线缆弯折。建模时需要重点控制接头根部、屏蔽罩高度与排针长度之间的干涉关系，尤其是天线拧紧空间和上层盖板的避让距离。

　　实际选型中，这类模块多用于替代短距离蓝牙或普通Wi-Fi链路，在复杂金属环境下提供更稳定的低速远距离通信。结构设计上，屏蔽罩并非简单包覆件，其侧壁台阶、焊点区域和载板边缘都要与PCB叠层匹配；射频接头周围的固定孔承担安装受力，不能让插拔扭矩直接传递到脆弱焊点。排针区域则需考虑对接线束后的插拔高度，若设备内部空间紧凑，可改用卧式连接器或预留排线折弯半径。

　　模型把模块的外形轮廓、安装孔位、接口朝向、屏蔽罩厚度和接头螺纹段均做了实体表达，适合在整机布局阶段校核通信舱空间。工程师可据此确认天线馈线走向、模块与主控板的堆叠间隙、固定柱高度以及维护拆装顺序。对通信设备而言，结构细节直接影响射频可靠性：屏蔽罩接地是否连续、接头是否有足够支撑、板卡固定后是否受振动应力，都会在长期运行中反映为链路稳定性。该结构将这些工程约束集中在一个紧凑模块上，便于在方案阶段完成空间预演和安装校核。
