PycomW01无线通信OEM模块结构

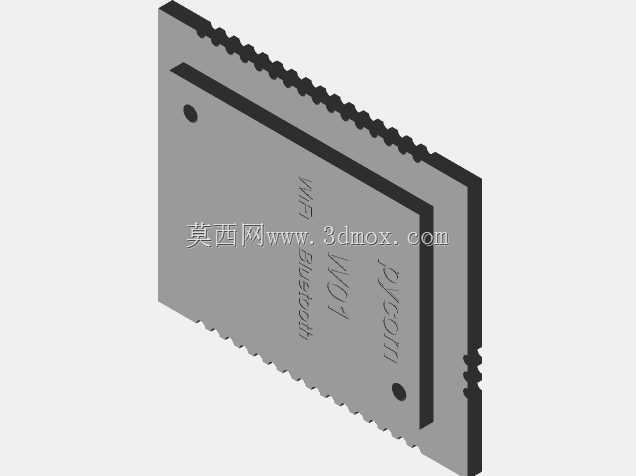

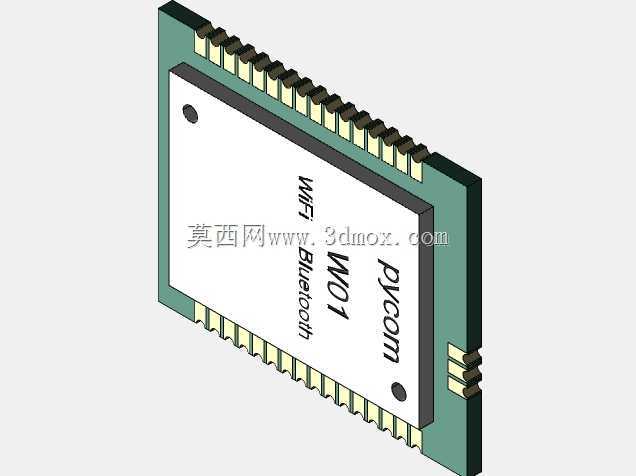

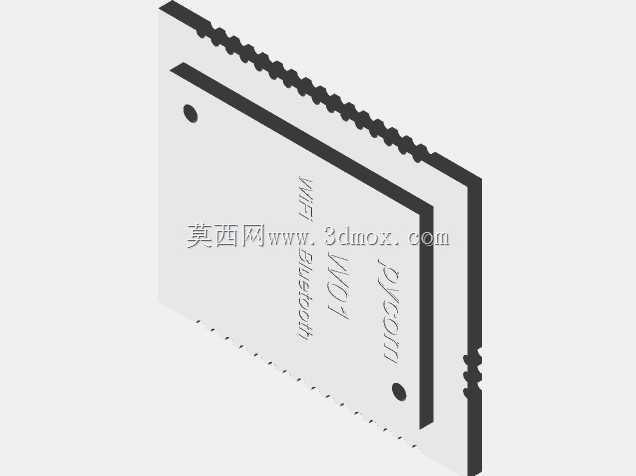

　　该模型还原的是一块面向嵌入式设备集成的无线通信OEM模组，核心使用场景集中在物联网终端、工业传感节点、小型智能硬件与需要无线数据链路的控制板卡中。模组本体采用矩形PCB基板布局，主芯片与射频相关器件集中布置在基板正面屏蔽区域，板边两组长边沿布置 castellated 半孔焊盘，短边一侧额外设置少量连接引脚，这种引脚排布既适合SMT回流焊直接贴装在母板表面，也可在样机阶段通过座体或手工焊接完成验证。

　　从结构设计角度看，模组外形边界规整，四角设置定位圆孔，母板布局时可在对应位置预留禁布区与定位参考，避免装配过程中模组偏移。板上白色丝印区域标明WiFi与Bluetooth功能属性，说明该件承担短距离无线连接、数据透传、设备配网及低功耗通信等任务；在整机内部，它通常不作为独立外壳产品出现，而是作为预认证无线子模块嵌入客户主板，缩短硬件开发周期，并降低射频部分重新设计的难度。

　　建模时需要重点表达PCB厚度、半孔焊盘间距、边缘金属化引脚以及顶部器件的高度包络。母板设计中，模组投影区下方应避免布置高器件，周围需保留焊接检视和返修空间；射频方向不宜被金属支架或大面积壳体紧贴遮挡，天线相关区域应按模组推荐方式留出净空。若设备外壳为金属材质，还需在无线信号路径上考虑开窗或改用外置天线方案。

　　安装边界方面，这类贴片模组对母板平面度较敏感，焊盘宽度、钢网厚度和邻近器件高度都会影响批量焊接良率。三维结构核查时，应把模组作为受限高度元件纳入整机堆叠分析，确认它与外壳、线束、电池、屏蔽罩之间不存在干涉；同时核对连接引脚与母板封装的一一对应关系，防止因镜像或旋转造成供电、通信引脚错位。整体模型适合用于通信设备结构评审、PCB封装校核、整机空间布置以及嵌入式硬件方案展示。
