多关节夹持式工业机械臂结构设计

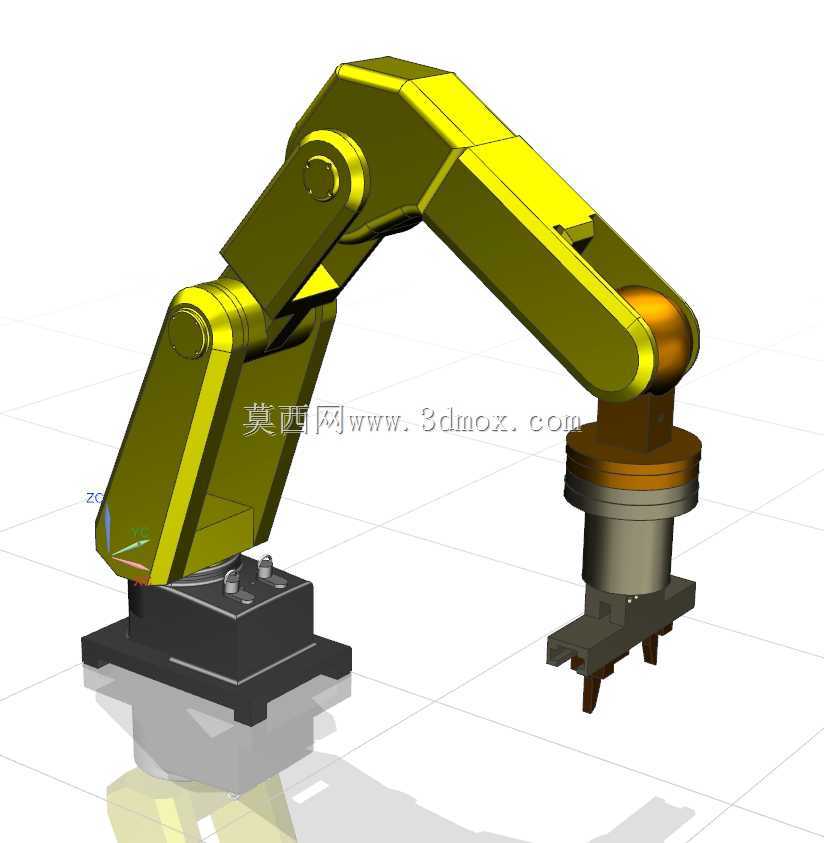

　　这款多关节机械臂的结构设计，核心面向3C电子小件分拣、实验室样本转运、小型零部件上下料这类轻载作业场景，末端夹持器的开合行程适配直径5-30mm的规则柱状、块状工件，单关节额定负载下重复定位精度可控制在0.1mm区间，能满足多数轻量自动化工位的重复作业需求。从结构布局来看，底座采用方形铸铁式安装基座，预留四个沉头安装孔位，可直接固定在铝型材工作台或钢制机架上，安装边界的孔位间距适配主流工业工作台的型材槽距，不需要额外加工过渡转接板，现场安装时只需匹配对应规格的内六角螺栓即可完成固定，基座内部预留了走线空腔，关节动力线缆与末端夹持器的控制线缆可从空腔内部穿设，避免作业过程中线缆外露剐蹭周边设备。

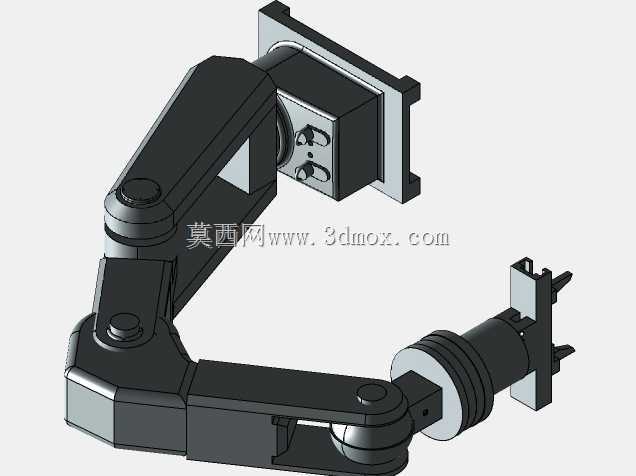

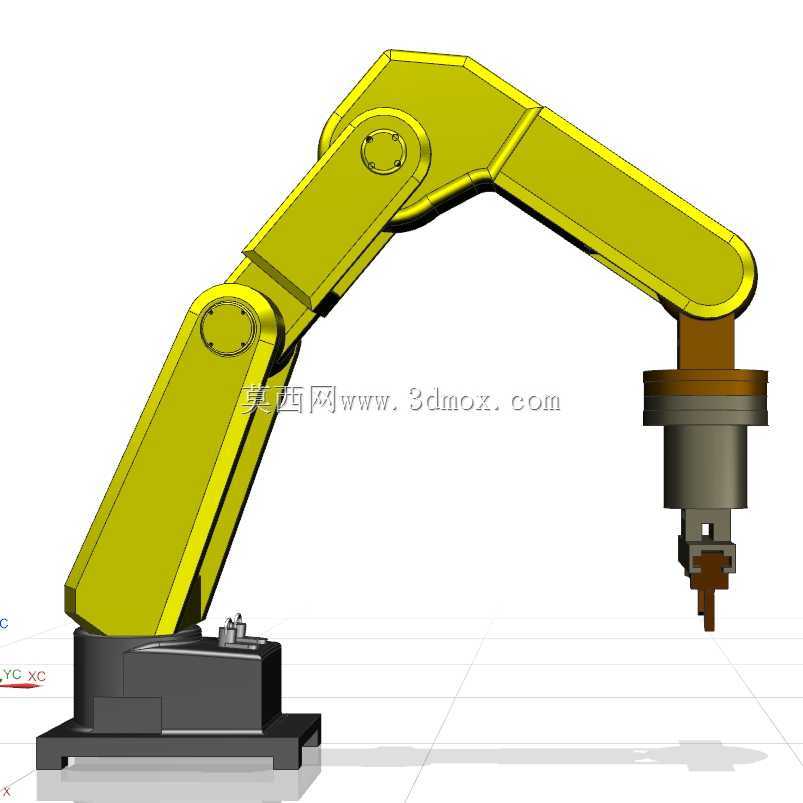

　　臂体部分采用三段式铰接结构，大臂、小臂的铰接处均设置了限位凸台，可根据实际工位的作业范围调整机械硬限位，避免关节超程转动造成结构磕碰，关节铰接轴的配合面采用台阶式定位设计，装配时不需要反复调整同轴度，依靠轴肩定位即可保证关节转动的顺畅度，减少装配环节的调试工作量。末端夹持器采用平行夹爪结构，夹爪指面做了防滑齿纹处理，夹持表面粗糙度较低的金属或塑料工件时不会出现滑脱问题，夹爪与腕部关节的连接采用快换式接口，可根据作业需求更换吸盘、磁吸头等不同末端执行器，拓展设备的适用场景。

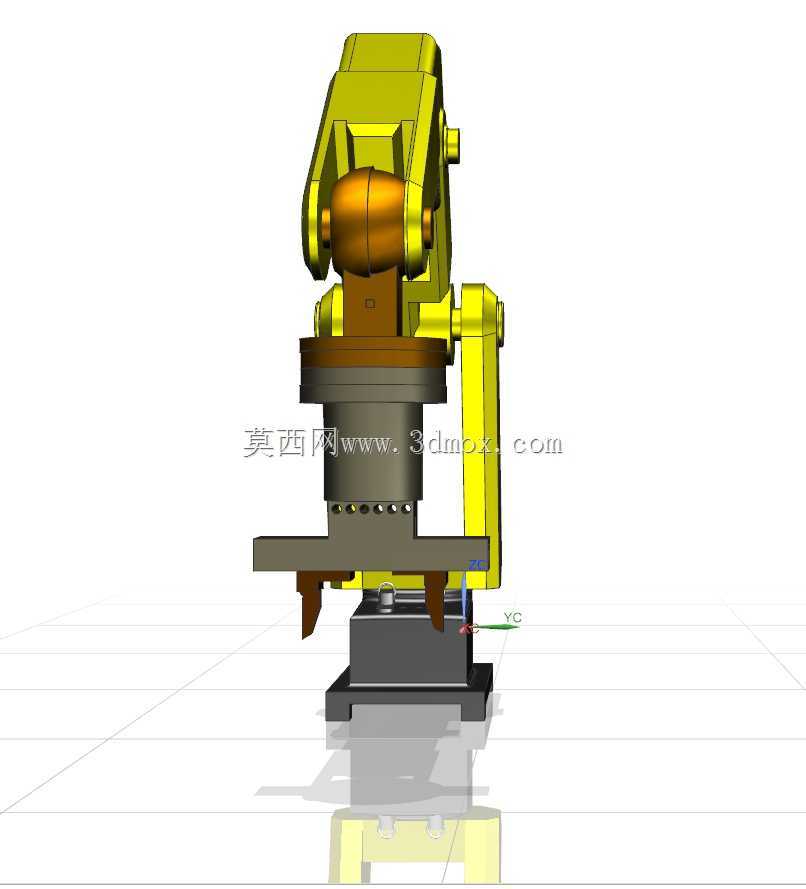

　　设计过程中对臂体的运动包络做了完整校核，在最大伸展状态下臂体不会与底座安装面产生干涉，各关节的转动角度范围覆盖了前方120度的扇形作业区域，可适配工作台面上不同高度的料盘取放需求，臂体外壳采用轻量化的结构设计，在保证结构刚性的前提下降低了关节驱动的负载，减少运动过程中的惯性冲击，提升启停阶段的动作平稳性。腕部关节设置了独立的回转结构，可带动末端夹持器完成360度回转动作，满足工件翻转、角度调整的作业需求，关节处的密封结构可阻挡车间内的粉尘进入铰接配合面，延长结构的维护周期，适配一般工业车间的作业环境。
