5.2mm孔径橡胶电缆固定索环结构

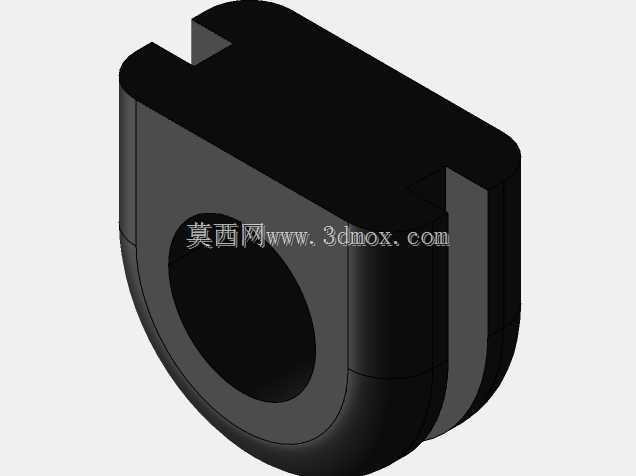

　　这款带5.2毫米内孔的橡胶索环，常配套在减压阀类流体控制设备的线缆穿装工位，用来解决设备壳体开孔处的线缆防护与固定问题。在工业仪表、小型流体控制阀组的装配场景里，设备外壳的金属开孔边缘存在锐边，线缆穿过时如果没有防护件，长期受设备运行振动、线缆自身重力牵拉影响，线缆外绝缘层很容易被锐边割破，引发短路、信号中断等故障，这类索环就是针对这类痛点设计的防护固定件。从结构设计来看，整体采用U型开口卡扣式结构，外侧的卡装槽宽度匹配常规设备壳体的板材厚度，安装时不需要额外工具，对准壳体开孔位置按压即可卡入到位，开口结构也支持后期线缆维护时的快速拆装，不用整根线缆穿装就能完成索环的更换或加装，大幅提升现场装配和后期运维的效率。

　　内孔尺寸设定为5.2mm，刚好适配外径4.8-5.3mm区间的控制线缆、信号传输线缆，橡胶材质本身具备一定的压缩回弹性，卡入壳体后，内孔能紧密包裹住线缆外壁，既可以阻挡外部粉尘、水汽顺着开孔进入设备内部，提升设备壳体的防护等级，也能对线缆起到径向限位作用，避免线缆受外力拉扯时出现移位，保证接线端子处的连接稳定性。外形上整体做了圆弧过渡处理，没有尖锐棱角，安装时不会划伤操作人员的手部，外侧的挡边结构在卡入壳体后能完全覆盖开孔边缘，避免金属锐边外露，同时橡胶材质的阻尼特性还能吸收设备运行时传递到线缆上的微幅振动，降低线缆疲劳断裂的风险。

　　在设计建模过程中，需要重点把控卡装槽的宽度公差、内孔的尺寸精度，槽宽过大会导致索环安装后松脱晃动，槽宽过小则会增加安装难度，甚至导致橡胶件卡装时出现撕裂；内孔尺寸如果偏大，会失去线缆包裹密封的作用，尺寸偏小则会过度挤压线缆，损伤线缆外绝缘层。这类索环除了在减压阀类仪表阀门上使用，也可广泛应用在各类小型机电设备、电控箱的线缆穿装位置，作为通用的线缆防护固定配件使用，结构简单但实用性极强，是设备布线防护环节中容易被忽略但不可或缺的小零件。
