减压阀内置过滤芯棒结构设计

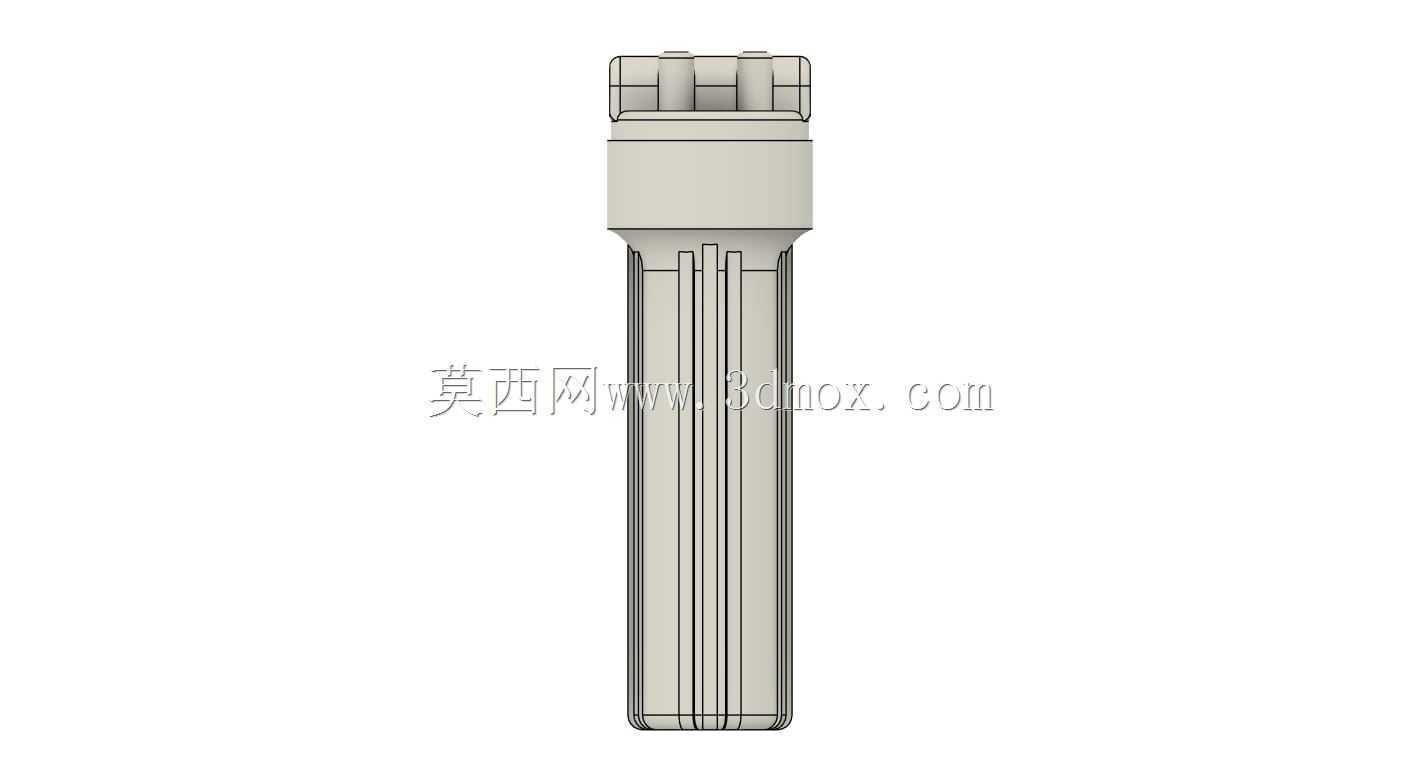

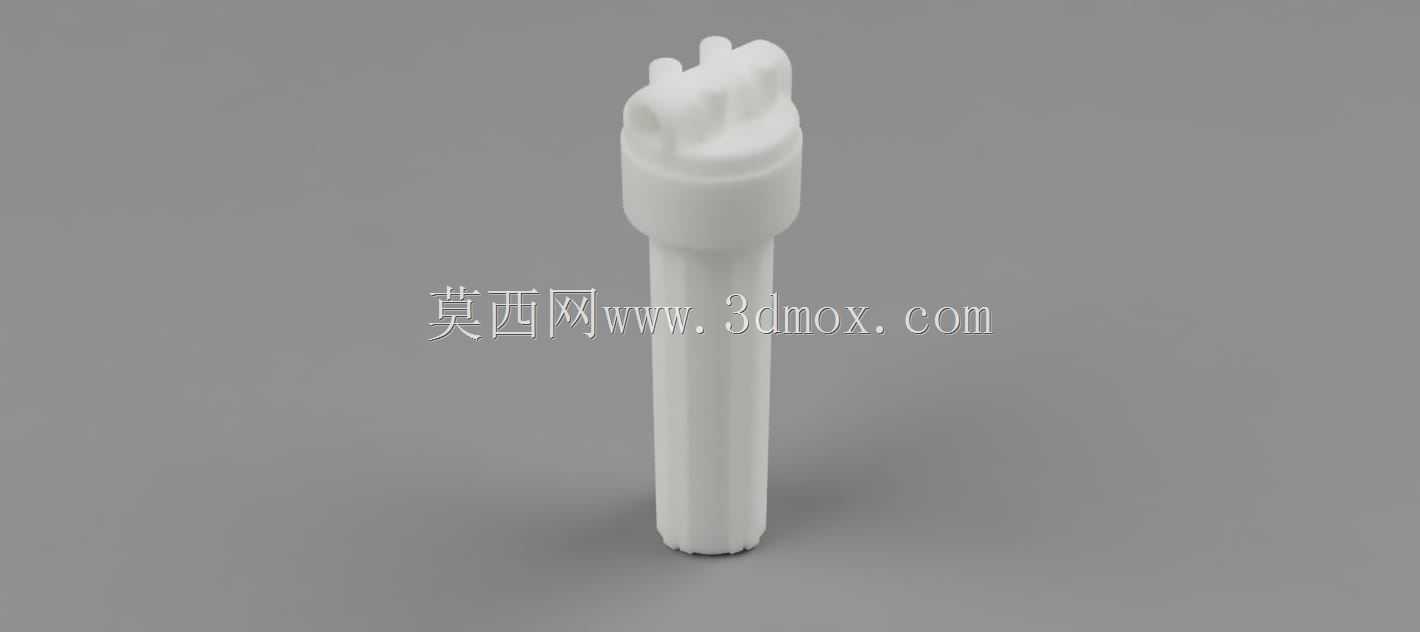

　　该零件为减压阀内部配套的过滤芯棒，属于小型流体压力调节管路里的前置过滤构件，整体采用细长杆式布局，顶端设置快装卡位结构，杆身作为过滤介质的承载基体，底端做收边导向处理，可直接插入减压阀的阀腔预设安装位，无需额外紧固件即可完成轴向定位，适配小通径气动、低压水路调压设备的内部装配需求。

　　从现场使用场景来看，这类滤芯棒多用于实验室小型气路调压终端、家用净水设备的前置减压单元、小型自动化设备的气动供气支路，在介质进入减压阀的膜片、弹簧节流腔之前，拦截流体里混杂的固体碎屑、管路残留生料带颗粒、水垢碎渣，避免硬质杂质卡滞减压阀的节流阀芯，防止调压弹簧被颗粒物垫起导致输出压力漂移，也能避免杂质划伤阀内密封胶圈，大幅延长减压阀的无故障运行周期。

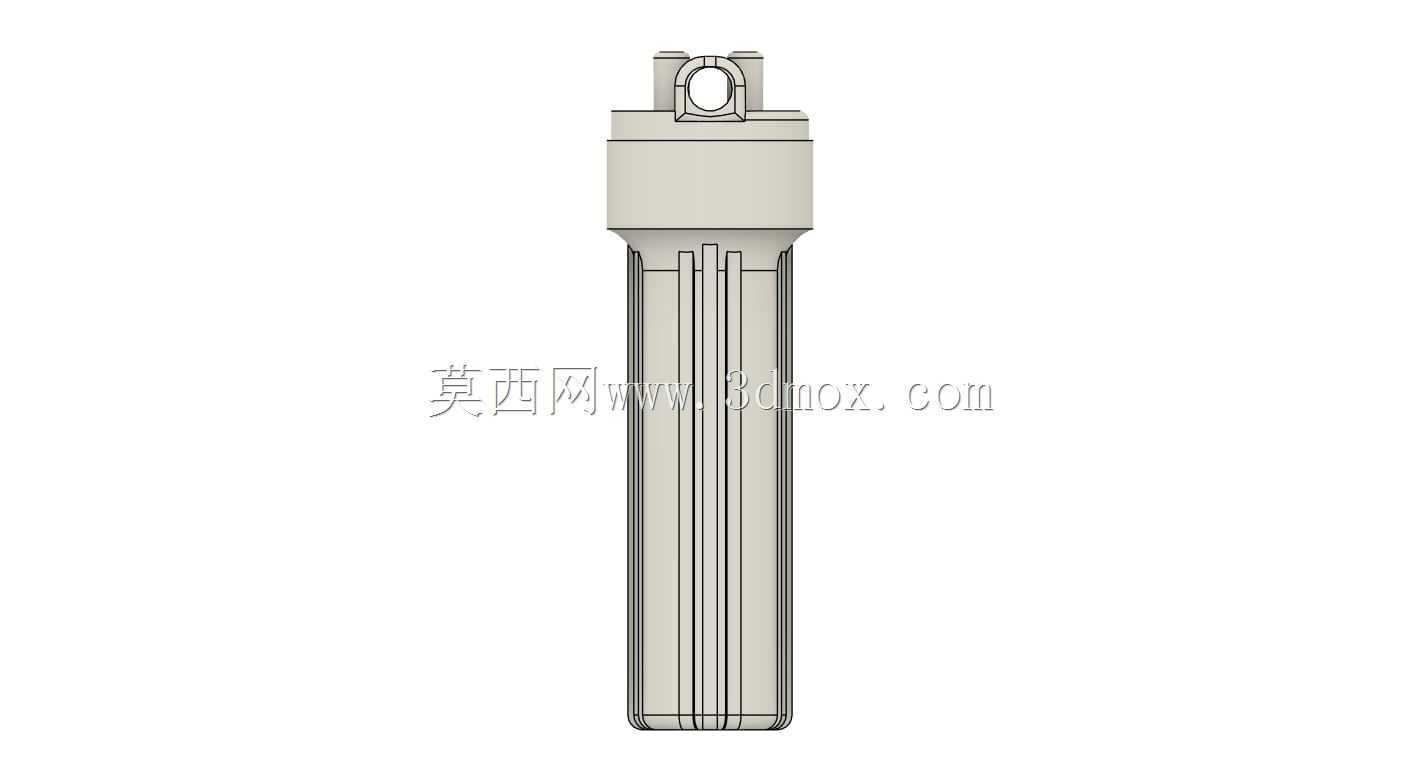

　　结构设计上，顶端的异形卡位是整个零件的装配核心：卡位做了对称的凸耳与缺口造型，插入阀腔对应的卡槽后旋转小角度即可完成轴向锁止，既可以承受介质正向流动带来的轴向冲击力，也方便后期维护时直接拔出更换滤芯，不需要拆解整个减压阀阀体。长杆段的外径严格匹配阀腔的内置安装孔边界，杆身和阀腔内壁之间预留均匀的过流间隙，介质从杆身周边的过滤区域穿过后，再流向减压阀的节流口；杆身长度覆盖阀腔的整个进流段，在有限的阀腔空间里最大化过滤接触面积，在不额外增加减压阀外部体积的前提下提升纳污容量。底端的小倒角导向结构，让装配时芯棒可以顺畅插入安装孔，不会出现棱边刮伤阀腔内壁密封面的问题。

　　建模过程中优先保证装配关联尺寸的精度：顶端卡位的凸耳厚度、卡槽配合宽度、杆身外径、总长度都和减压阀腔体的安装位做全尺寸匹配，卡位的旋转锁止行程做了限位校验，避免装配后出现芯棒松脱、随介质流晃动的问题；杆身的壁厚兼顾结构强度与流通空间，既不会因为水压、气压作用出现杆体弯折，也不会占用过多过流面积导致管路压损过大。零件整体采用一体注塑成型的工艺适配设计，所有转角位置都做了脱模斜度处理，没有侧向倒扣结构，不需要复杂的抽芯模具即可批量生产，零件棱边全部做圆角过渡，避免注塑应力集中导致顶端卡位出现断裂。

　　在选型适配时，该滤芯棒可以直接替换同规格减压阀的原厂过滤组件，维护时只需拔出旧芯棒更换新件，不需要对阀体进行二次加工，适配的安装边界完全兼容现有小型减压阀的内部腔体尺寸，不会和阀内的弹簧、膜片、节流构件发生运动干涉。
