微型方形有刷爱好电机外壳结构

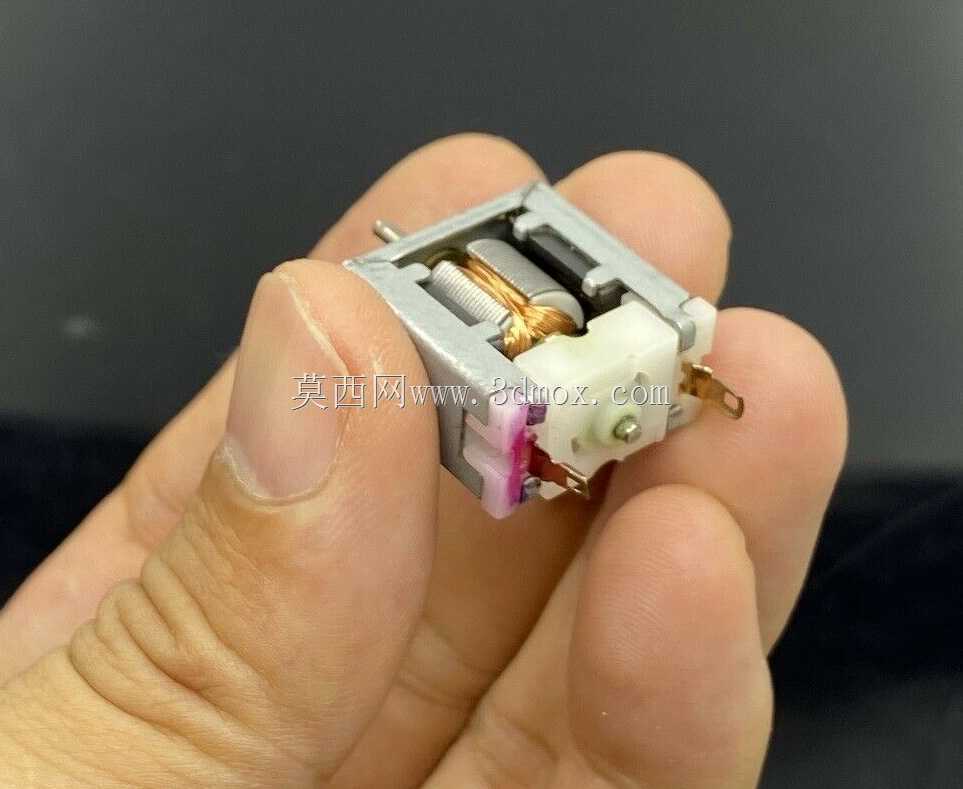

　　该结构围绕微型有刷爱好电机的方形安装边界展开，重点还原电机在紧凑外壳内的布置关系，适合用于小型传动装置、模型动力单元、教学演示机构以及空间受限的电动执行部件设计参考。整机包络尺寸控制在17.5mm×18mm×9mm量级，属于典型的小尺寸动力元件，设计时需要同时兼顾转子容纳、电刷接触、轴端输出、外壳定位和外部装配干涉。

　　从结构组成看，方形外壳并非单纯装饰罩，而是承担电机定位、内部元件防护和安装基准的作用。壳体内部需要为带绕组转子、换向区域、电刷组件及磁路相关零件留出连续空间。转子采用圆柱形态，在方形内腔中形成“圆转子、方外壳”的布局，这种布置能够在有限截面内提高空间利用率，也便于外壳侧面形成平整安装面。外壳边角做过渡处理，可降低薄壁壳体在成型或装配过程中的应力集中，同时避免小尺寸零件锐边对装配操作造成影响。

　　轴端输出位置设在壳体一侧，输出轴从端部结构中伸出，周边保留同轴定位区域。该部位在实际设计中需要关注轴伸长度、径向间隙和外接轮系或联轴器的配合关系。若用于模型车辆、小型摆动机构或齿轮驱动模块，轴端往往直接连接小齿轮、蜗杆或曲柄，因此外壳端部不能与传动件发生擦碰。模型中端部圆形定位凸台与轴孔区域形成明确边界，可作为后续布置轴承孔、挡片或端盖时的参考。

　　壳体外侧的卡扣和凸耳结构体现了小型电机组件的装配逻辑。相比采用多颗螺钉固定，微型件更依赖卡扣、压盖、焊接片或局部铆接来控制体积与装配效率。侧面伸出的接触弹片既可作为电气连接部位，也可在整机装配时承担定位和压紧作用。设计这类弹片时，需要保证其与供电触点的接触压力，同时控制根部弯曲半径，避免反复拆装后产生塑性变形。

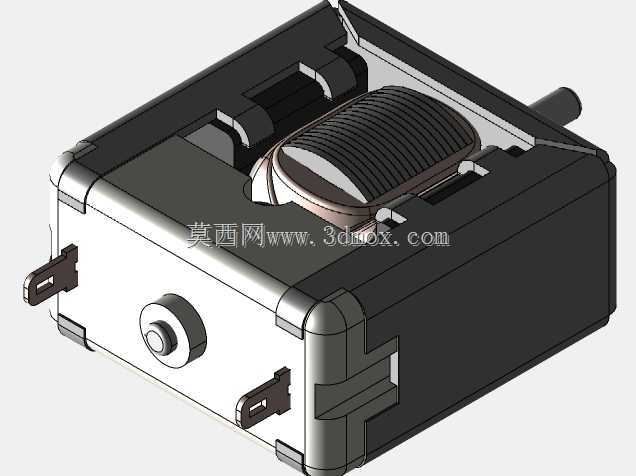

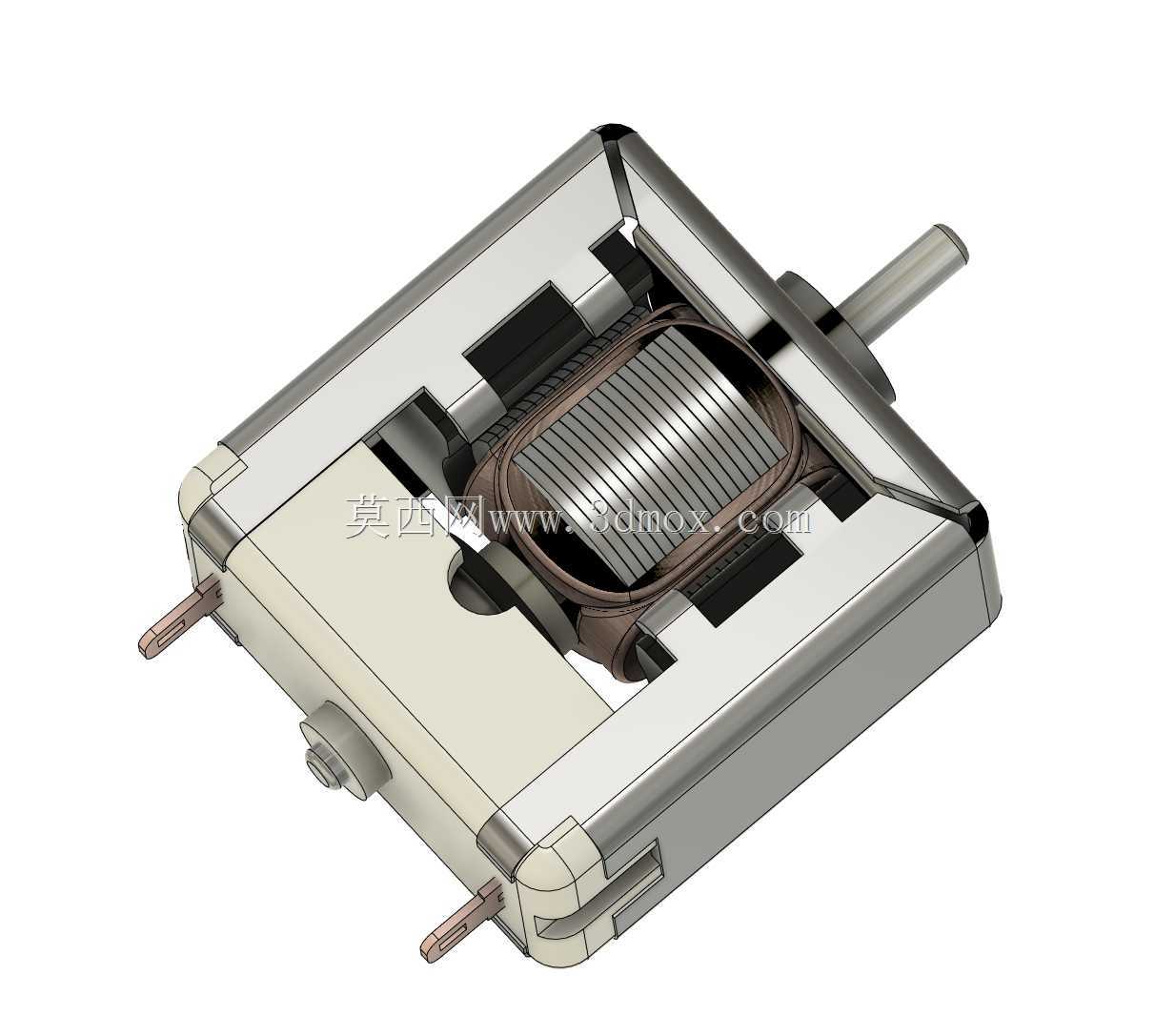

　　内腔开口区域展示了转子与壳体的相对位置，能够直观检查转子最高点、外壳内壁和上盖之间的间隙。对于9mm厚度级别的电机，垂直方向余量非常有限，转子、磁体、电刷和盖板之间任何尺寸链误判都可能导致摩擦或装配失败。方形外壳的平面侧壁有利于在设备内部贴装、夹持或嵌入卡槽，而圆柱电机若直接安装，通常需要额外橡胶套或支架来补偿圆弧面与平面安装基准之间的差异。

　　在实际应用中，这类电机常见于低电压、小扭矩、间歇运行的场景，例如模型驱动、精密玩具、小型阀门执行、便携设备动作机构和实验平台。选型和建模时不能只关注电机本体直径，还应把外部接线片、轴伸长度、焊接区域、外壳卡扣以及维修拆装空间一并纳入包络检查。该三维结构把外壳、内部转子、端部输出和侧向连接片的关系完整表达出来，可用于干涉校验、安装面设计、小型传动舱布局以及电机替代方案评估。
