外转子电机适配安装固定支座

　　这款外转子电机安装支座主要面向小型动力传动场景，常见于桌面级数控设备、小型输送模组、航模动力测试台、教学实验平台以及轻量化自动化执行单元中，用来承托外转子结构的驱动电机，把电机输出轴的同轴位置、端面贴合间隙和整机安装基准统一固定，避免动力运行过程中出现支座形变、轴系偏心或者连接松动的问题。外转子电机本身转动惯量更大、低速扭矩输出平顺，很多小型拖动设备会优先选用这类动力件，但电机外壳为回转曲面，常规平板支架很难直接贴合固定，这款支座就是针对该安装痛点做的结构化适配。

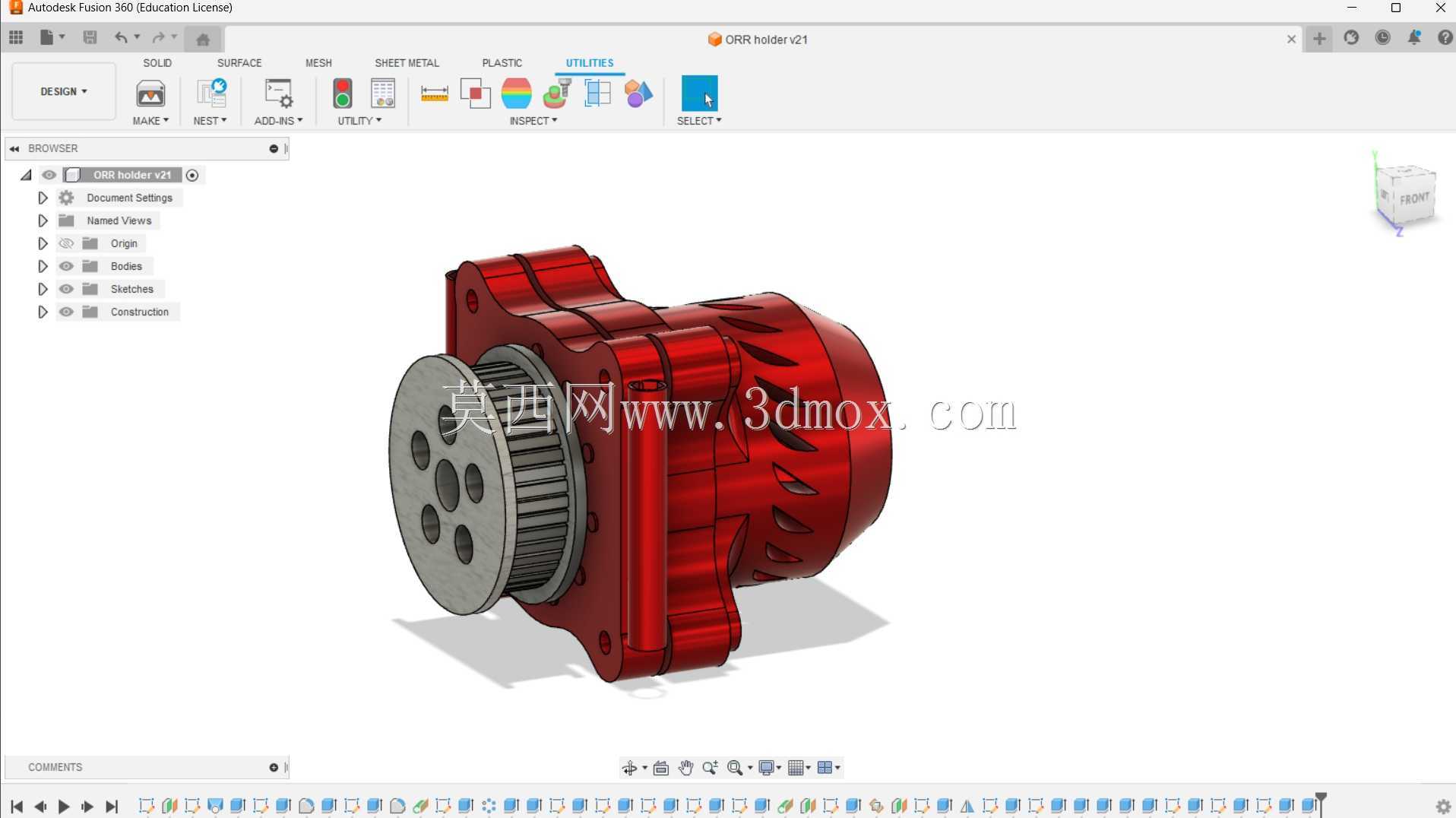

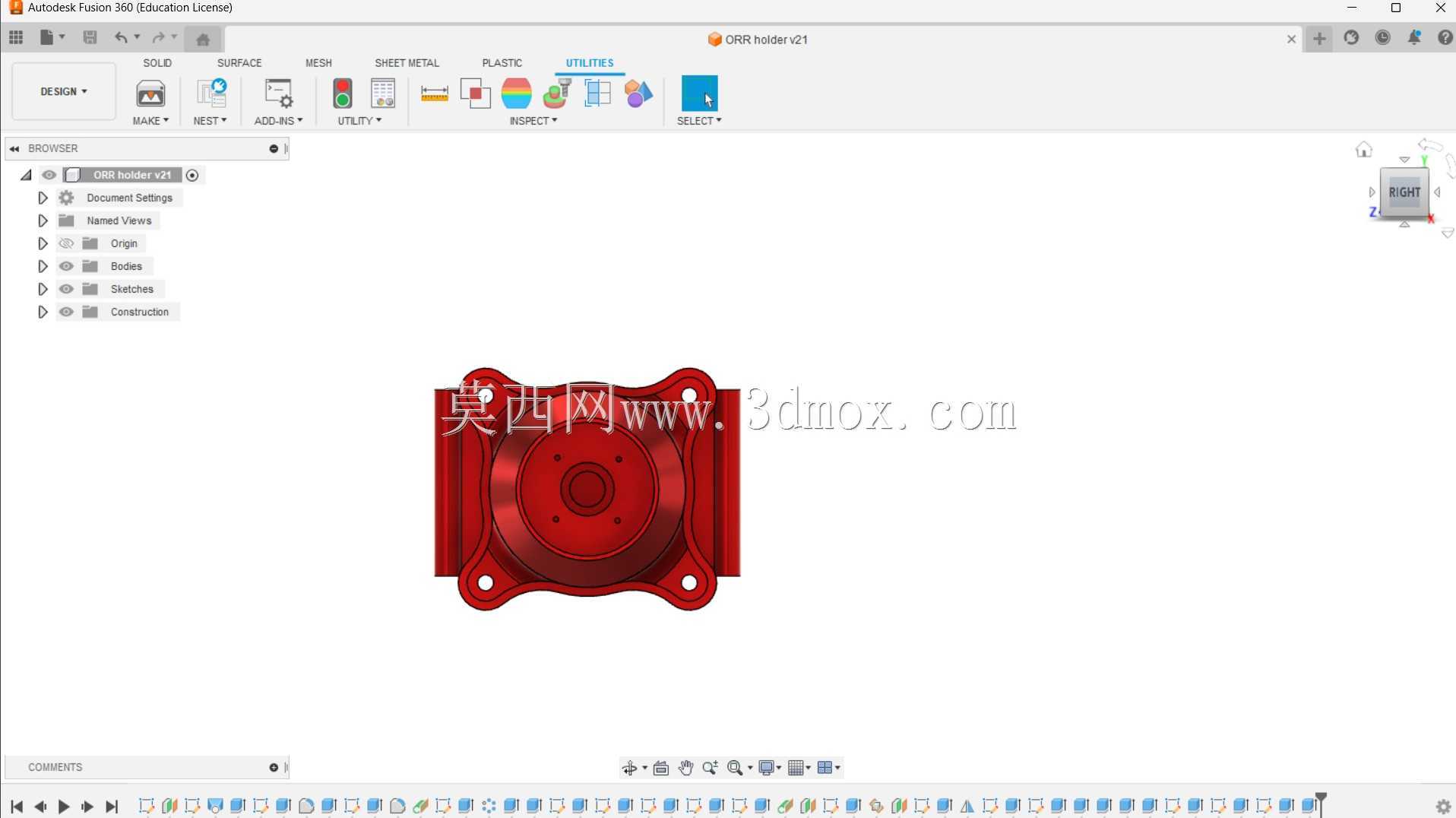

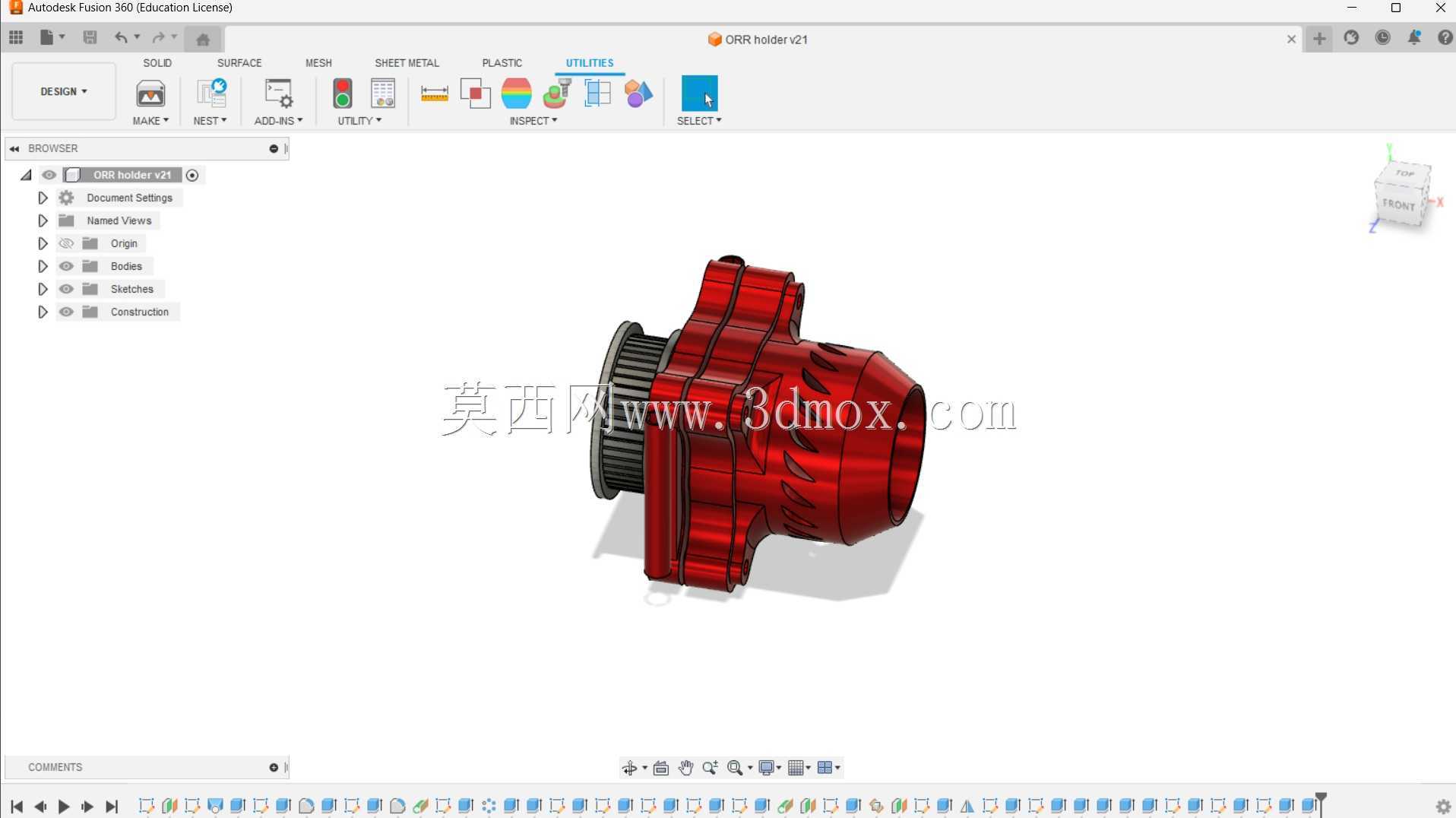

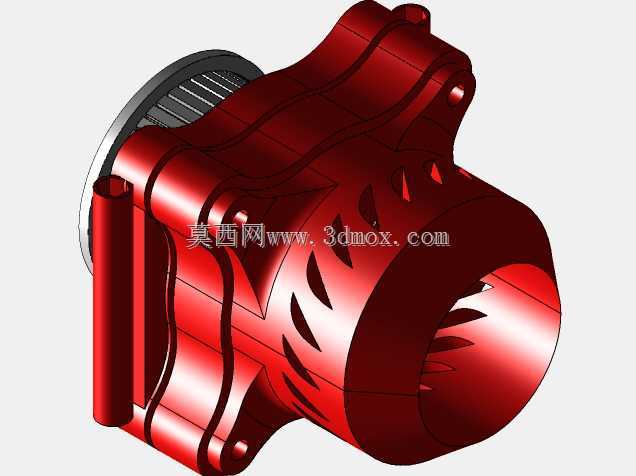

　　从结构布局来看，支座一侧设置带多孔位的圆形端板，端板开孔位置对应外转子电机前端盖的安装螺孔，装配时可以直接穿入紧固件完成电机轴向定位，端板中心预留避让空间，不会干涉电机输出轴、同步带轮或者联轴器的回转路径；端板内侧加工出定位台阶，装配时电机端面可以靠台阶完成径向初定位，不用反复测量同轴度，单人就能完成对位操作。支座主体采用侧向包覆式支撑结构，沿电机壳体外侧延伸出多道加强筋，既可以包裹电机圆柱段限制径向晃动，又能通过筋板分散电机运行时的振动载荷，避免长期受力后安装面出现疲劳变形。

　　设计阶段特意预留了可调节的安装余量，支座底部和侧部分布多组标准化安装孔，既可以适配不同功率段、相近安装尺寸的外转子电机，也能根据设备机架的孔位偏差微调固定位置，在小批量设备试制时不需要额外二次加工支座，就能完成电机和机架的精准对中。支座的外形边界充分考虑了紧凑设备的内部空间，整体轮廓顺着电机圆柱外形收束，没有多余外凸结构，在狭小的设备腔体内安装时不会和相邻的同步带、走线槽、传感器支架发生运动干涉。

　　实际装配流程中，先将电机壳体贴入支座的包覆型腔，对准前端盖孔位拧入端板紧固件，再把整个支座组件通过底部孔位固定到设备机架上，后续如果需要更换不同减速比的带轮或者调整皮带张紧度，也可以借助支座上的可调孔位小幅移动电机位置，快速调整带传动中心距。支座的受力路径经过优化，电机运转产生的径向拉力会通过端板、加强筋直接传递到底部安装面，不会在薄壁位置形成应力集中，长期承受启停冲击载荷也能保持安装精度，大幅减少现场调试时额外修配、打孔改造的工作量。
