黄铜微型减速齿轮电机倒轴安装组件

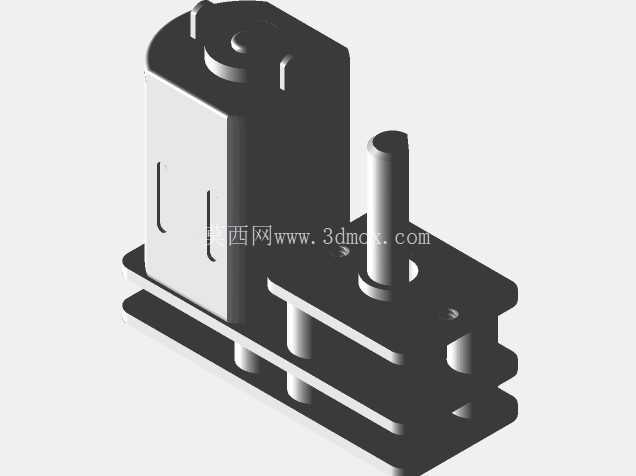

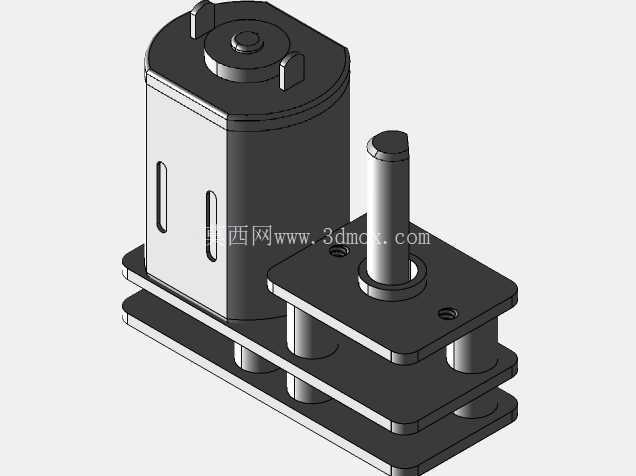

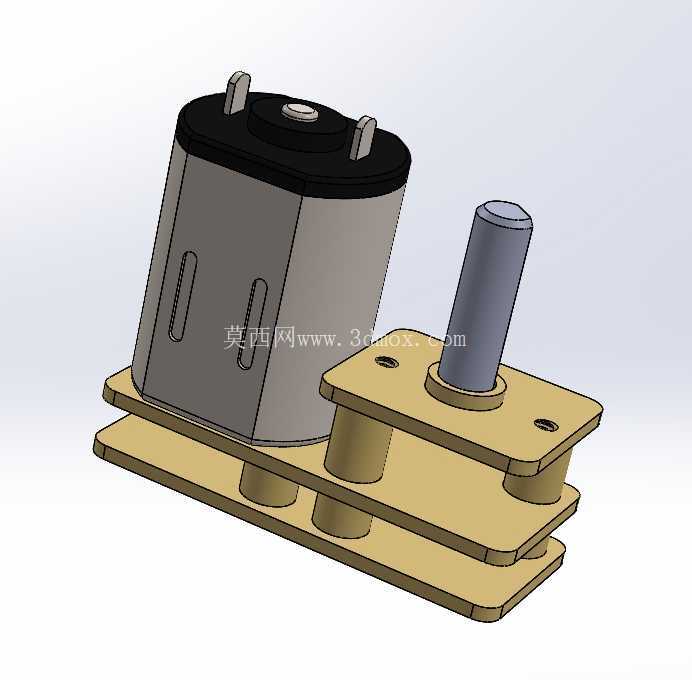

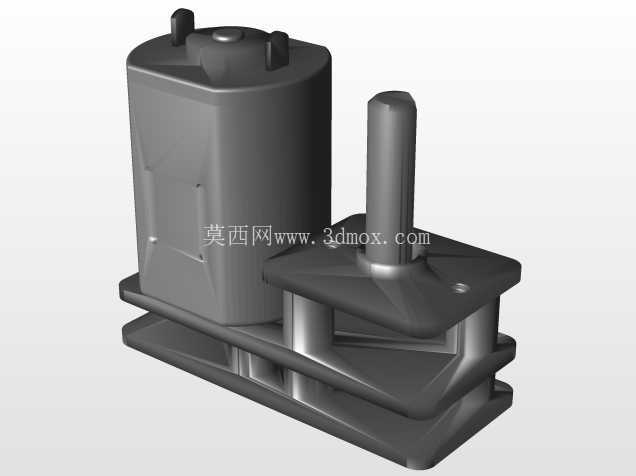

　　这套结构针对小型智能锁、精密云台、微型翻转机构里常见的安装空间受限场景做了适配，核心是一款N20类微型金属齿轮减速电机，配套双层黄铜折弯安装支架，输出轴做了180度反向布置，也就是常说的倒轴结构，电机本体动力输出端朝向安装基座内侧，D型输出轴从支架另一侧伸出，避开常规正装时电机尾部接线端和外部执行件干涉的问题。

　　实际选型使用中，这类微电机普遍用于智能门锁锁舌驱动、微型摄像头俯仰翻转、小型阀门启闭、桌面机器人关节、航模舵机改装这类对安装体积控制极严的场合，常规正装电机的输出轴和电机尾部接线端子分处两端，总长度占用空间大，在厚度不足20毫米的薄型腔体里很难布置，倒轴结构通过支架把电机固定位和轴伸位分层错开，电机主体卧装在下层支架上方，输出轴穿过两层支架的定位孔向上伸出，整体高度控制在19毫米，安装基座的占地轮廓仅10×24毫米，支架四个角预留了M2规格的安装过孔，孔位间距匹配常用微型设备的壳体螺柱位置，不需要额外修改外壳就能直接锁付固定。

　　设计时首先要保证轴的定位精度，D轴原始直径3毫米，扁位尺寸做了标准切边处理，和配套的传动摇臂、齿轮、锁舌拨叉装配时不会出现周向打滑，两层黄铜支架之间用四个等高铜柱支撑隔层，既给电机本体留出容纳空间，又保证上下层的同轴度，输出轴穿过的支架孔位做了衬套让位，避免轴转动时和黄铜支架直接摩擦产生卡滞。电机外壳的两个定位卡扣刚好卡入下层支架的限位槽，装配后电机不会出现周向转动，接线端从支架侧边预留的缺口引出，不会被支架压住线材。

　　建模过程中需要重点核对几个干涉边界：电机本体的最大外径、顶部碳刷端的两个接线引脚高度，要保证卧装后引脚和上层支架底面留有至少0.5毫米的安全间隙；输出轴伸出支架顶面的有效长度要匹配执行件的装配厚度，轴端的倒角做了C0.3处理，方便压装配套传动件；黄铜支架的折弯边缘做了R0.2的圆角，避免薄铜板锐边割伤线材。整套结构把原本轴向串联的电机长度转化为分层堆叠的高度方向占用，在狭小的薄型设备腔体内可以大幅节省横向布置空间，传动扭矩通过金属齿轮组输出，运行噪音低，自锁性满足小型保持类机构的使用要求，不需要额外加装刹车结构就能在断电后维持负载位置。
