10转5刚性同轴锁紧联轴器结构设计

项目分类:通用机械零部件 发布时间:2024-11-26 ID:811670
  • 10转5刚性同轴锁紧联轴器结构设计

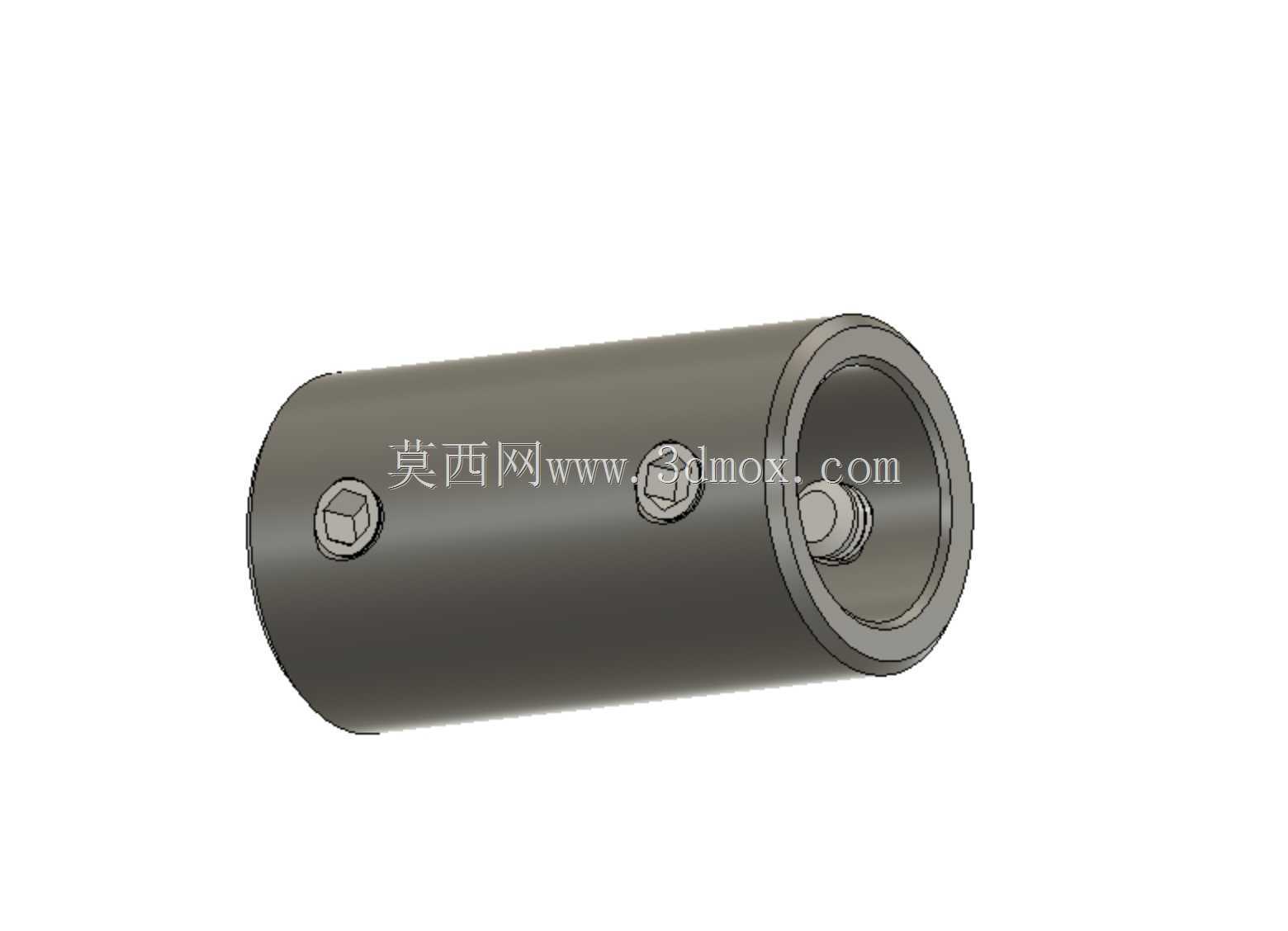

  这套10mm转5mm刚性轴卡合结构,核心解决小功率传动场景里两根异径轴的同轴刚性连接需求,常见于桌面级实验设备、小型输送辊组、微型动力输出端、教学演示台架这类对同轴度要求较高、传动扭矩偏低、轴向空间紧凑的工位。不同于带弹性补偿的挠性联轴器,该结构采用一体式套筒本体承载扭矩,两端分别加工对应10mm、5mm轴径的同轴内孔,孔壁与轴颈采用小间隙过渡配合,装配时将两根待连接轴分别从套筒两端插入,抵靠到套筒内部的轴向定位台阶后,再拧入侧壁的内六角紧定螺钉,螺钉端头直接顶压在轴颈表面的预加工定位凹坑上,既限制两根轴的相对周向转动传递扭矩,也约束轴的轴向窜动,整套连接没有多余的弹性变形环节,传动滞后量极小,回转同步精度表现稳定。

  从建模落地的实操角度拆解这套结构的设计逻辑:首先要优先保证两端内孔的同轴度公差,建模阶段就将两个内孔的中心轴约束为同一条基准轴线,套筒外圆也与该基准轴保持同轴,后续加工时一次装夹完成两端内孔的镗削,避免二次装夹带来的同轴度偏差,高速回转时不会出现偏心抖动。套筒侧壁的紧定螺钉孔位置特意避开两端内孔的开口边缘,螺纹孔的有效啮合长度预留足够,保证螺钉锁紧后不会出现滑牙、松脱;螺钉选用内六角平端紧定螺钉,端头平面与轴面凹坑贴合,接触压强分布均匀,长期运行不会压伤轴颈表面。套筒的轴向长度在建模时做了边界校核:两端内孔的插入深度分别覆盖对应轴径的1.2~1.5倍,保证轴与套筒的接触面积足够,扭矩传递时接触面的比压控制在材料许用范围内,不会出现轴孔打滑、内壁压溃的问题;套筒外圆直径预留了足够的壁厚,即便承受短时过载扭矩,筒壁也不会发生扭转变形。

  实际选型使用时要提前核对安装边界:套筒整体为圆柱外形,径向占用空间仅为外圆直径,周边不需要预留挠性联轴器所需的弹性件变形间隙,非常适合安装空间局促、两根轴对中精度已经通过机架加工保证的场景;如果两根轴的对中偏差超过0.05mm,就不适合选用这类刚性连接结构,强行装配会产生额外的交变径向载荷,加速轴承与轴颈的磨损。建模过程中也完整还原了内部的定位台阶、螺纹孔的牙型细节、紧定螺钉的内六角驱动特征,导入装配环境后可以直接做干涉检查,模拟轴件插入、螺钉锁紧的全装配流程,也能以此为基础做扭矩校核、壁厚应力分析,给后续的加工出图、实物装配提供完整的三维参照。这类刚性轴套结构结构简单、零件数量少,没有易损的弹性元件,日常维护只需要定期检查紧定螺钉的锁紧力矩,在低速、小扭矩、对中良好的传动工位上使用寿命远高于同规格的弹性联轴器。
