车载传感器推送网关安装固定座结构

　　这套结构件面向车载传感节点的舱内安装场景，核心解决方形传感网关在钣金支架上的快速定位、防松脱与侧向防护问题。日常整车装配里，这类传感推送模块常布置在仪表台内侧、车架线束汇聚区或者舱体边角位置，周边空间局促，既要避让线束走向，又要承受整车行驶带来的持续振动，不能出现模块移位、接插件松脱的情况。

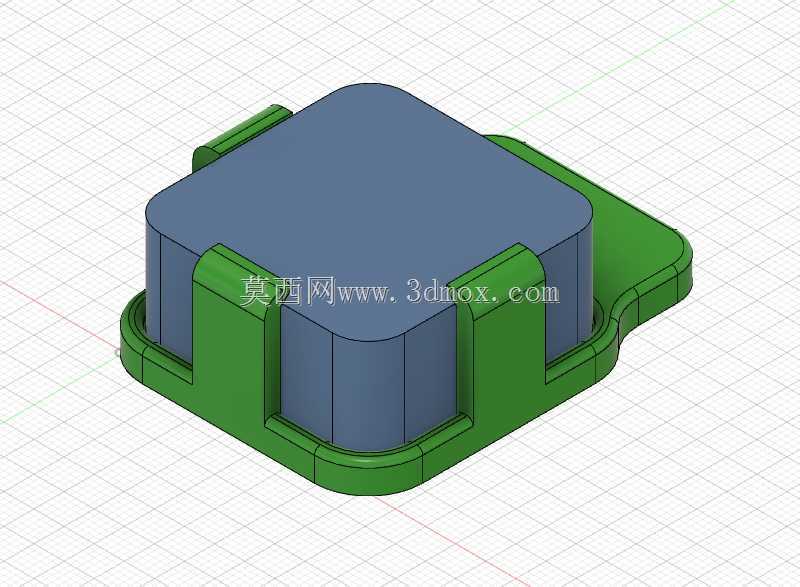

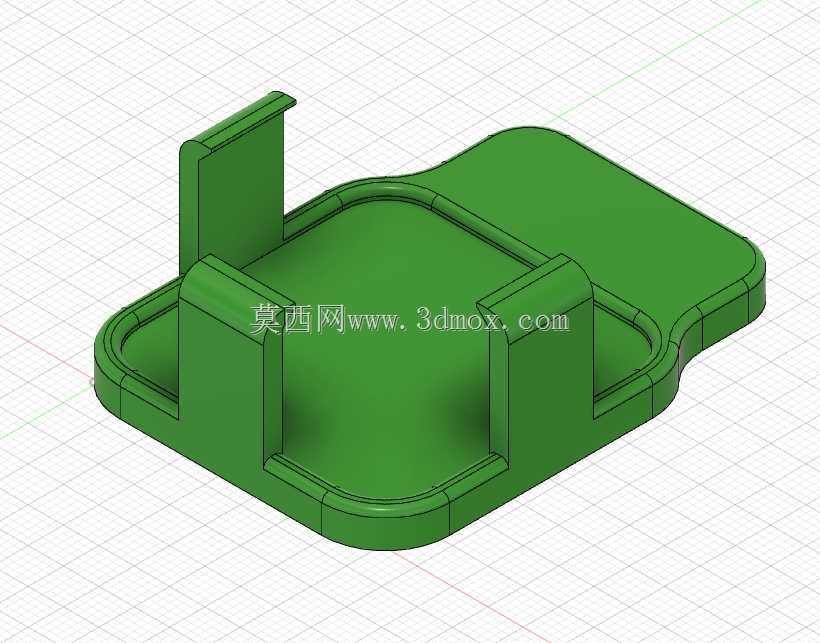

　　从结构拆分来看，整套部件分为上层深蓝色的传感模块本体与下层绿色的注塑安装底座两部分。模块本体做了大圆角方盒造型，所有棱边均做圆弧过渡，没有尖锐应力集中角，既适配注塑外壳的脱模工艺，也避免装配过程中割伤周边线束。底座采用一体化托边设计，四周伸出的围边刚好贴合模块底部的侧壁轮廓，模块落位后侧向四个方向都被限位，不会出现水平窜动；底座两侧向上延伸出弹性卡扣臂，卡扣顶端做了向内的倒扣钩，模块压入底座时卡扣臂向外弹性张开，到位后倒扣牢牢勾住模块上沿的台阶面，不需要额外打螺丝就能完成轴向固定，产线装配时徒手按压即可到位，后期检修拆卸也只需用一字工具轻撬卡扣侧边就能取出模块，维护效率远高于全螺丝固定方案。

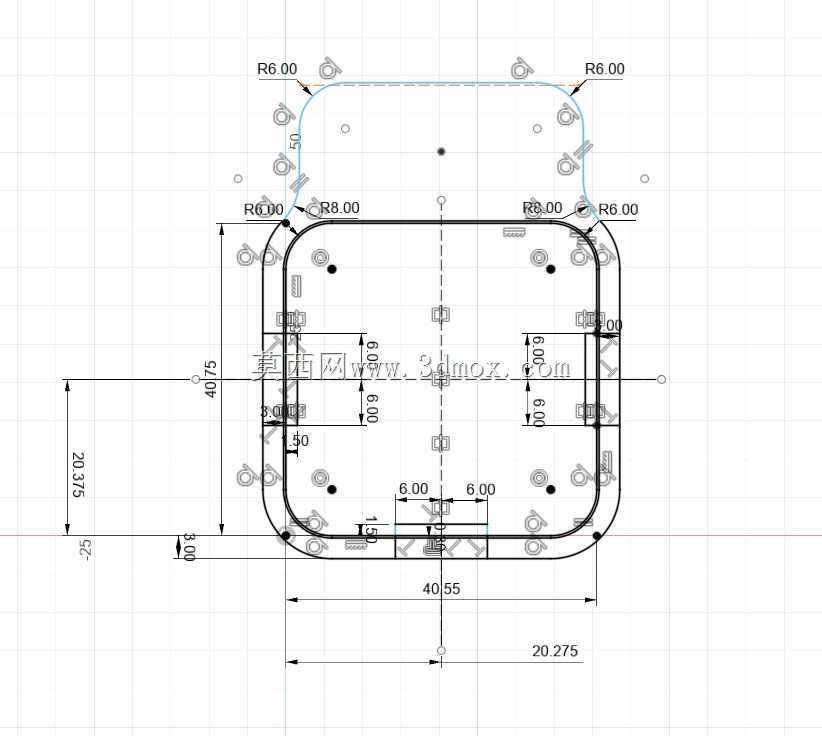

　　底座的底板轮廓并非规则方形，朝向线束接插的一侧做了异形延伸让位，预留出接插件插拔的操作空间，底板边缘整圈做了凸起的加强筋，既提升底座整体刚性，避免注塑件冷却翘曲，也能在模块和安装面之间留出均匀间隙，防止行车积水长期浸泡模块底部。安装边界上，底座整体长宽控制在小型车载模块的适配区间，卡扣臂的最大张开量预留了0.3毫米的装配公差，可兼容外壳尺寸在小范围内波动的同系列传感模块；底座底部预留的安装孔位可适配扎带固定、螺接固定两种方式，在薄壁钣金舱体上可以用自攻螺丝直接锁附，在管线密集无法打孔的位置也能通过扎带穿过底板预留孔捆绑在周边支架上，适配不同车型的安装条件。

　　设计过程中优先考虑了振动工况下的卡扣疲劳寿命，卡扣臂的厚度做了渐变处理，根部加厚避免反复弯折断裂，钩接面设计了15度的拔模斜度，既保证锁止后不会因为颠簸自动脱开，又不会出现拆卸时卡扣断裂的问题。模块外壳和底座之间的配合间隙控制在0.2毫米，既抵消注塑件的成型收缩误差，也避免间隙过大导致模块在底座内晃动产生异响。这类结构广泛适用于车载物联网网关、环境传感推送节点、车身状态采集模块的安装固定，在工业设备舱内的分布式传感点位布置中也能直接复用，不需要为每个安装点位单独设计定制支架，大幅缩短传感终端的结构开发周期。
