金属线材弯折回形夹三维结构造型

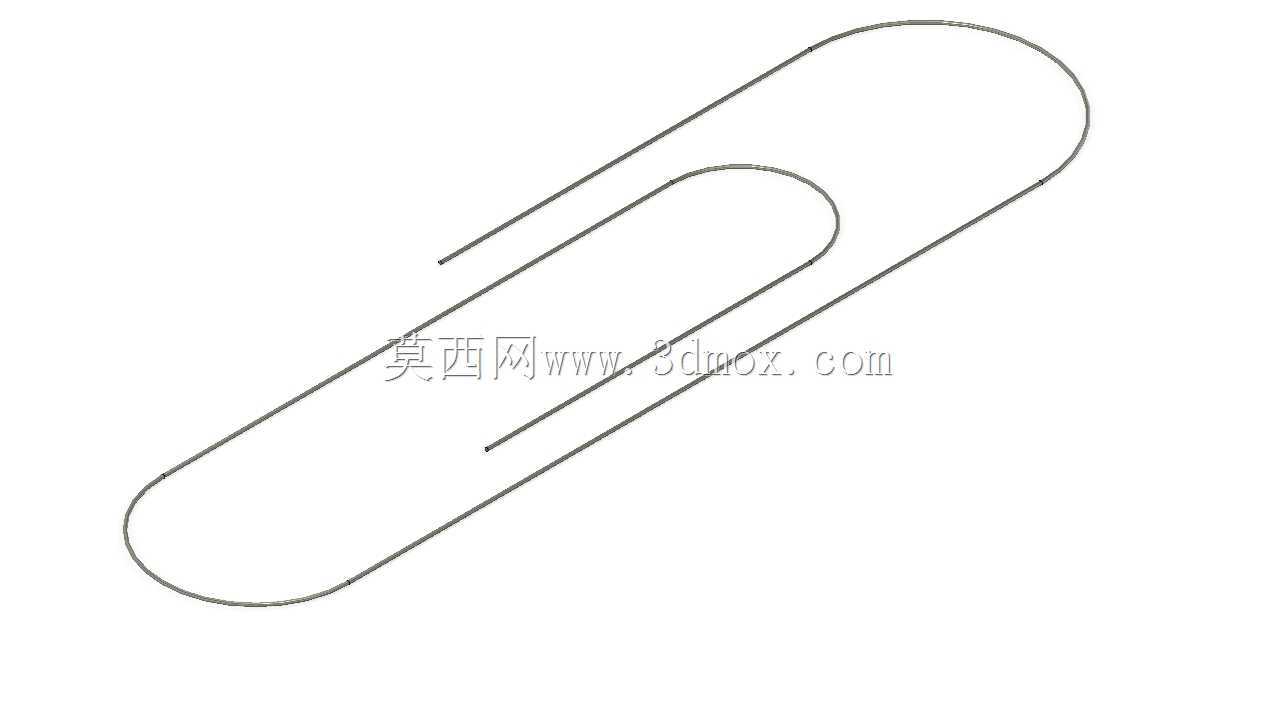

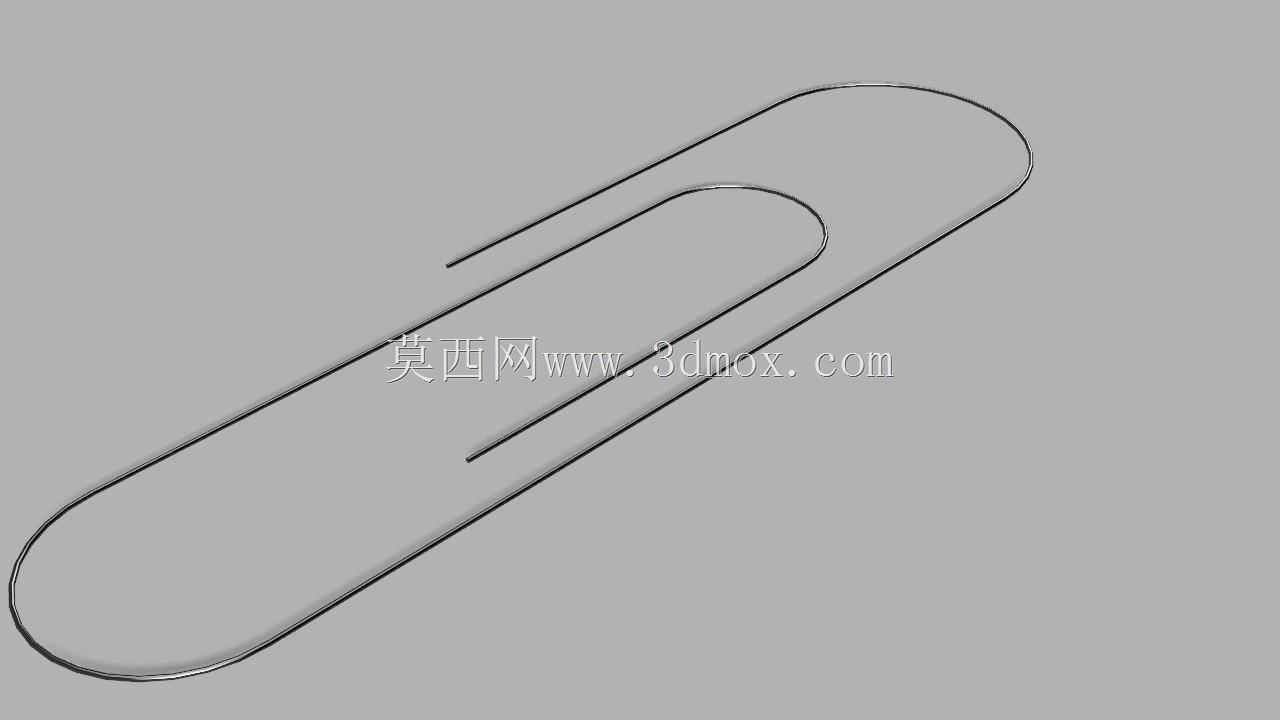

　　回形针属于办公、文控、档案整理场景中最常见的小型弹性夹持件，虽然结构简单，但在三维建模时很适合用来练习连续空间曲线、等截面扫描、线材折弯回弹和薄壁金属件表达。该模型以一根连续金属丝为主体，通过多段圆弧与直线段组合形成双层回绕轮廓，外侧大弧负责提供整体夹持跨度，内侧小弧负责引导纸张进入并形成弹性压紧，两端线材经过圆滑收束，避免使用时刮破纸面或划伤手指。

　　从实际用途看，这类零件主要用于临时固定少量纸张、工艺卡片、标签页和轻型资料，不需要打孔，也不会像订书钉那样对纸面造成永久破坏。夹持时，用户将纸边推入内外两层线材之间，金属丝受张开力后产生弹性变形，回绕段把力传递到两条平行长边，进而对纸面形成均匀的侧向夹紧。模型在结构表达上重点还原了线材中心线的连续走向，转弯处保持一致半径，相邻直线段之间留有稳定间隙，这一间隙直接决定可容纳纸张厚度和插拔顺畅程度。

　　建模思路上，不宜把回形针拆成多个独立实体去拼接，因为真实产品由单根金属丝一次折弯成型，中心线应保持相切连续。先在草图或样条环境中确定外轮廓长轴、端部半圆、内侧回转弧以及两段平行直边，再按照金属丝直径建立圆形截面，沿中心路径完成扫描。圆弧过渡处需要控制曲率变化，避免出现尖角、自交或截面扭曲；若用于后续工程分析，还应在折弯区域保留合理圆角，以反映冷拔钢丝弯曲后的应力分布。

　　外形尺寸方面，常规回形针沿长轴方向呈细长形态，宽度约为长度的三分之一，线材直径远小于整体轮廓尺寸。安装边界并不涉及设备装配，但在文具收纳、自动分页机构、办公耗材包装或桌面整理器设计中，需要考虑其长度、宽度和堆叠高度。若将其放入夹具、分拣轨道或包装料仓，外侧圆弧决定最小通过宽度，双层重叠区域决定堆叠厚度，端部开口角度则影响纸张导入和振动上料时的姿态稳定性。

　　该造型对结构设计人员的价值在于，它能够直观展示等截面细长件在平面内多次回绕后的力流路径。外层轮廓承担主要弹性变形，内层回钩承担限位和导向，两条长边在夹紧状态下贴近纸面，端部圆弧则降低应力集中。表面处理通常以镀锌、镀镍或彩色喷塑为主，三维外观中可通过金属材质体现冷拔钢丝的光泽和细径特征。对于教学、办公用品结构展示、自动化送料演示或轻型夹持机构方案验证，该模型都具有较好的参考意义。
