轮式土壤检测移动作业装置结构设计

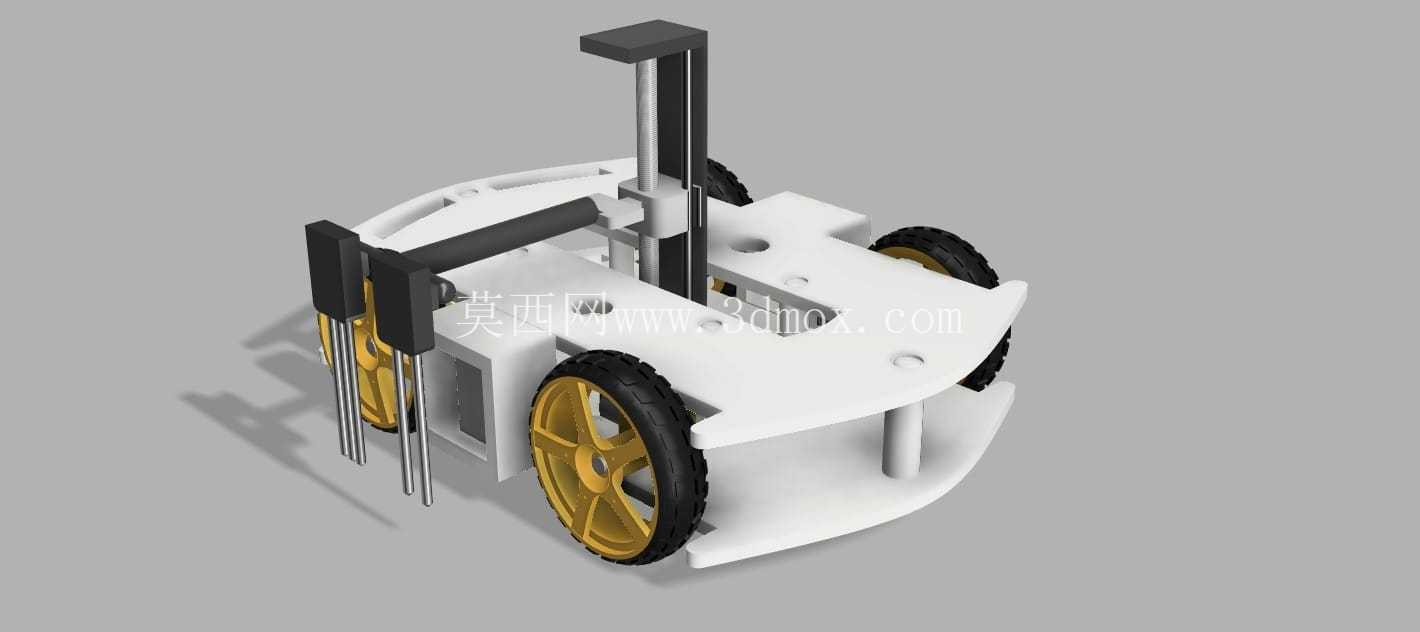

　　这款轮式移动作业装置主要面向田间土壤参数原位检测场景开发，替代人工完成不同点位的土壤表层及浅层参数采集作业，适配大田墒情监测、土壤肥力普查、污染地块初步排查等户外作业需求，可在平整度一般的土路、田埂、短草覆盖地块稳定行进，无需额外铺设作业轨道。整机采用对称式轮式底盘布局，左右两侧各配置一组大直径橡胶包覆轮，轮芯采用硬质支撑结构，橡胶胎面做了防滑纹路处理，可在湿滑泥土表面提供足够抓地力，避免作业过程中出现打滑空转；底盘主体采用一体化镂空承载结构，在保证结构刚度的前提下尽可能降低整机自重，减少对表层土壤的压实干扰，底盘前端做了圆弧过渡处理，可在遇到低矮杂草、土块时顺利通过，不会出现卡滞顶推的情况。

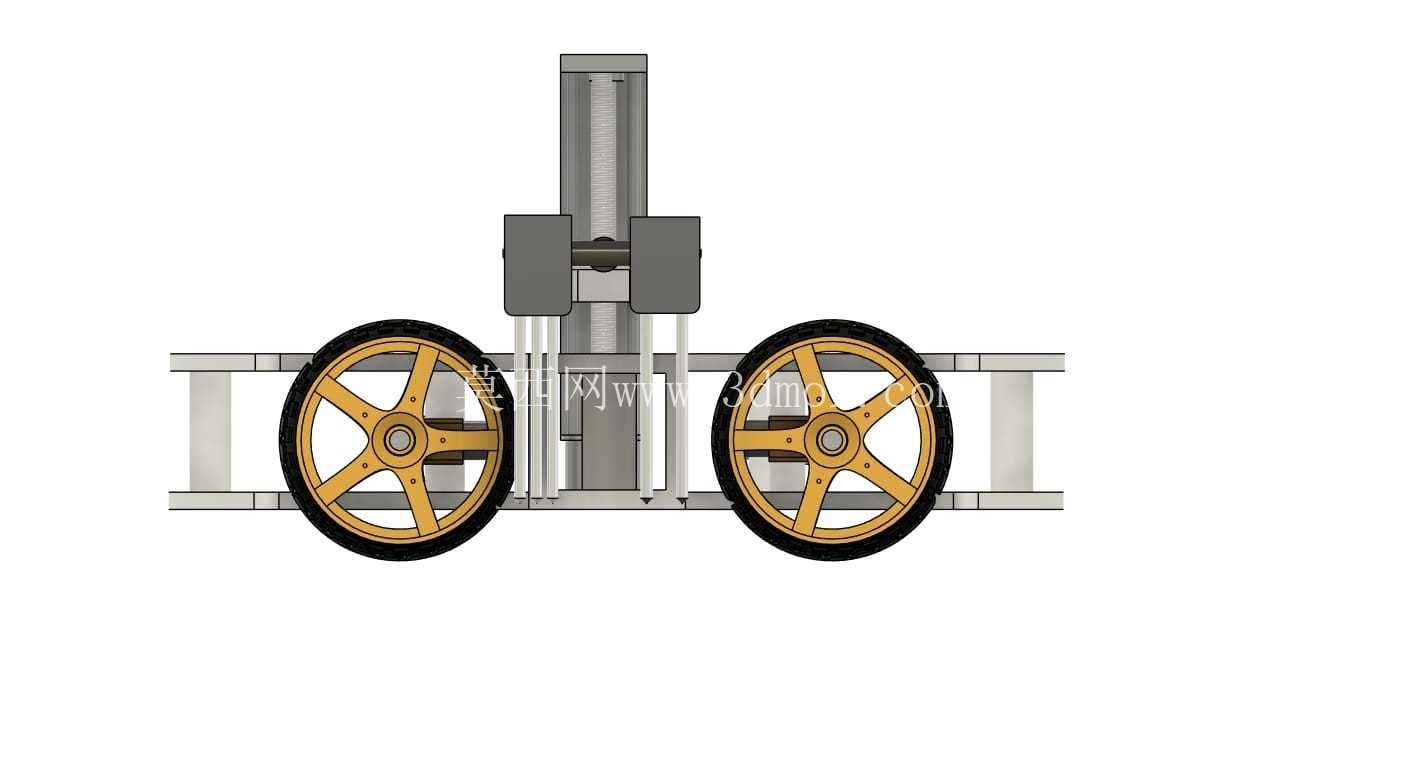

　　探测执行机构布置在底盘前部居中位置，采用垂直升降导向结构，搭配多根平行布置的金属探测探针，升降行程可覆盖0-150mm的浅层土壤插入深度，探针采用细长圆杆结构，端部做了钝化处理，既可以顺利插入松散土层，也不会因为过于尖锐在遇到小石块时出现弯折损坏；升降导向副采用光轴加滑动衬套的组合，保证探针垂直下行过程中不会出现偏摆，确保插入深度的一致性。底盘上部预留了标准安装位，可根据实际检测需求搭载不同的传感模块，包括土壤温湿度传感器、PH值检测探头、电导率检测单元等，所有走线均沿底盘内部的镂空槽布置，避免行进过程中被杂草勾挂拉扯。

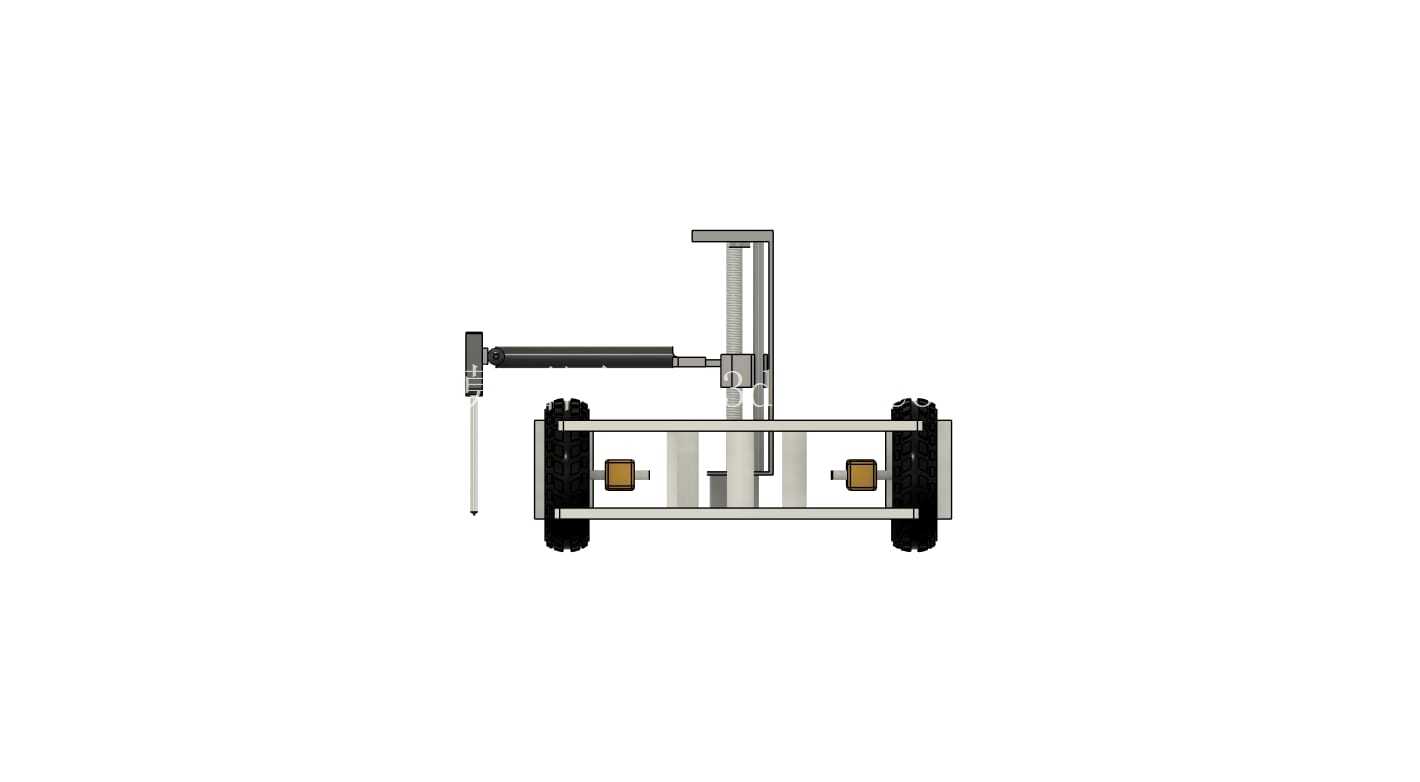

　　整机外形尺寸控制在长280mm、宽220mm、升降机构完全升起时总高260mm的范围内，可顺利通过高度200mm以内的作物行间空隙，不会对作物植株造成剐蹭损伤；底盘离地间隙设置为35mm，可顺利通过直径30mm以内的田间土块、作物残茬，不会出现底盘托底的情况。设计过程中重点考虑了户外作业的维护便利性，所有轮组、升降机构均采用快拆式连接结构，无需专用工具即可完成探针更换、轮组清理等日常维护操作；底盘上的镂空结构同时兼顾了减重与排泥功能，行进过程中沾到底盘上的泥土可通过镂空孔自行脱落，不会在底盘底部堆积增加行进阻力。

　　动力模块与控制模块的安装位布置在底盘后部，与前部的探测机构形成重量平衡，避免探针下插时整机出现翘头情况；轮组驱动采用双侧独立布置，可通过两侧轮速差实现原地转向，缩小作业转弯半径，适配小块不规则地块的走行检测需求。探针的升降驱动设置了扭矩限制，当探针下行遇到石块等硬物阻力超过设定阈值时会自动停止下插并回位，避免探针弯折或者驱动机构过载损坏。整机的重心控制在底盘平面以下10mm位置，在倾斜15度的坡面上行进时不会出现侧翻，适配丘陵地带缓坡地块的作业需求。
