折弯式多孔联动铰接支座结构

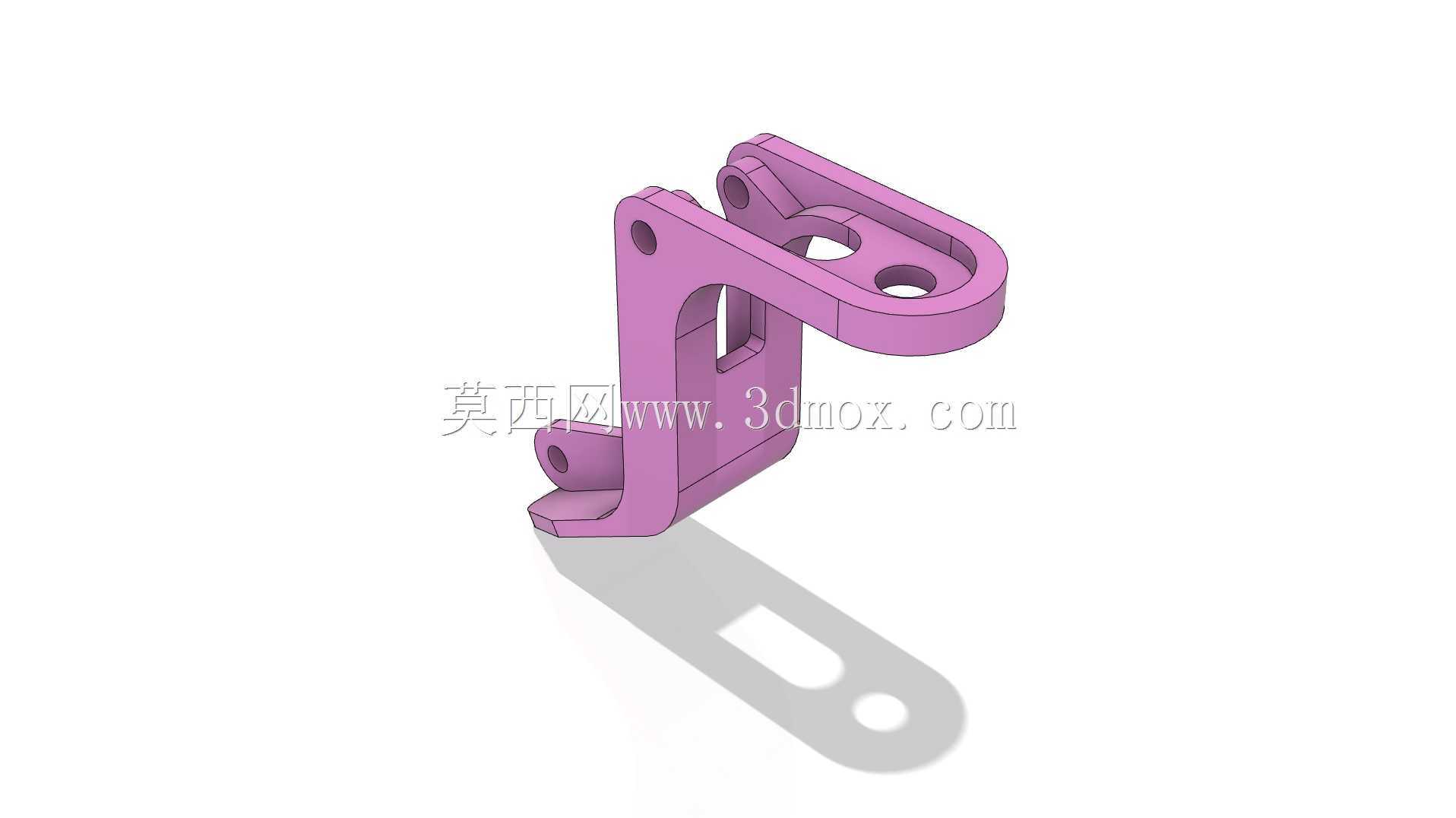

　　这套折弯联动铰接支座的结构方案，最初是在轻工包装线的摆杆工位上梳理出来的：工位需要把水平排布的检测摆臂和下方竖直安装的限位拨叉整合在同一个支点上，两个执行件的回转轴线存在空间错位，常规平直连接板无法同时避让机架侧壁和输送料道，因此把支撑主体做成L形折弯的一体式构型，竖直段贴靠设备安装立面完成固定，水平段向外悬伸承接上方摆臂，两段之间用加厚的弯折过渡区承接交变载荷，避免分体拼接带来的连接松动。

　　从安装边界来看，竖直支撑段的底部预留了贴合安装面的定位凸边，凸边上开设沉头固定孔，锁紧紧固件后头部完全沉入板面，不会和下方往复移动的拨叉发生运动干涉；竖直段立面同时开出长条形避让槽，既给穿过支座内部的联动轴留出直线穿行空间，也能在装配时微调轴系的上下对位公差，不用额外扩孔就能补偿机架焊接带来的位置偏差。上方水平悬伸臂采用长圆形轮廓，沿着臂身走向排布两个铰接孔位，靠近弯折根部的孔位用来铰接驱动摆杆，臂端的长圆孔作为滑动铰接点，配套的销轴可以在长孔内小幅滑移，用来补偿摆臂摆动过程中产生的轨迹偏差，把硬连接的刚性磕碰转化为可控的滑动余量，降低传动卡滞概率。

　　水平臂和竖直段的衔接位置做了双侧加厚凸台，凸台上的通孔穿入主轴销，承担整个摆臂组件的径向剪切力，凸台厚度比臂身板面多出近一倍，不用额外加装焊接加强筋就能把应力分散到整个折弯主体上。零件所有外露棱边都做了倒圆处理，既避免装配调试时划伤操作工人，也消除了折弯尖角处的应力集中隐患；板面所有孔位的同轴度在建模阶段就同步约束，竖直段固定孔、中部主轴孔、水平臂铰接孔的位置公差全部关联到同一装配基准，后续加工时一次装夹即可完成全部孔系加工，不需要二次找正。

　　实际投产使用时，这个支座可以直接替换包装线、轻工输送设备上原有分体式的摆杆支架，整体占用的横向安装空间比拼接式支架缩小近三分之一，悬伸臂的长度刚好跨过料道侧边的护板，不需要额外加长铰接轴来避让外围护罩，调试过程中即使摆臂受到物料意外撞击，载荷也会顺着折弯臂传递到竖直安装面，不会在悬伸根部出现断裂变形。建模过程中把所有配合面的装配间隙、销轴的活动行程、相邻运动件的包络范围都做了干涉校验，哪怕摆臂摆动到极限位置，臂身和下方固定基座之间仍保留足够安全间隙，不会出现摩擦异响。
