传动用异形齿链轮结构设计方案

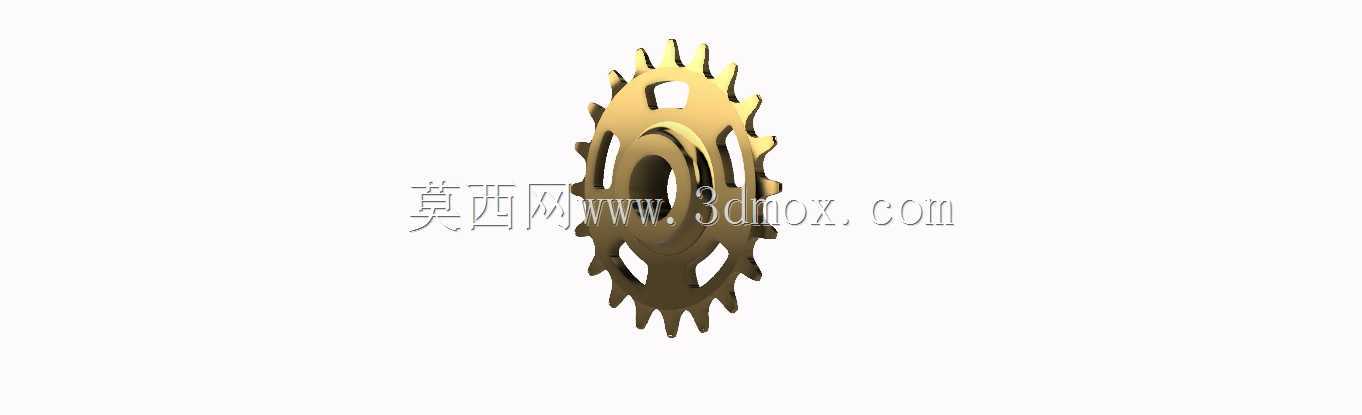

　　这款链轮的结构设计围绕链传动工况的实际啮合需求展开，轮体外缘的齿形轮廓按照配套链条的节距、滚子直径匹配推导，每一个齿槽的圆弧过渡都预留了链条滚子进出啮合的退让空间，避免运行中出现卡滞、跳齿或者异常磨损的问题。轮体中心设置同轴安装孔，可与传动轴形成定心配合，孔周的结构可根据实际载荷需求扩展键槽、顶丝孔或者锁紧定位结构，保证扭矩传递过程中轮体与轴不发生相对滑移。

　　从应用场景来看，这类链轮既可以布置在常规的输送线驱动端，带动输送链条完成工件的工位转运，也可以用于小型动力传输机构，在农业机具、轻工包装设备、自动化流水线的动力传递路径中作为核心啮合件使用。设计过程中没有采用厚重的实心轮盘结构，轮辐区域做了多处镂空减重处理，在保证轮体整体刚性、抵消啮合交变载荷带来的形变的前提下，降低了转动惯量，让启停阶段的动力响应更平顺，也减少了不必要的材料消耗。

　　齿部的轮廓排布兼顾了啮合平稳性与受力强度，齿尖的导向斜面可以引导链条滚子顺利进入齿槽，即使链条在运行中存在小幅的轴向窜动，也能顺利完成啮合对位，不会出现硬顶撞齿的情况。轮体两侧的凸缘结构可以对啮合中的链条形成侧向限位，防止链条在高速传动或者载荷波动时从齿面滑脱，提升整套传动机构的运行可靠性。

　　安装边界方面，轮体的轴向厚度、外圆齿顶直径都按照常规链传动的安装空间做了适配，中心安装孔的同轴度与齿圈的径向跳动控制在合理公差范围内，装配后不需要额外做大量的动平衡校正即可稳定运行。设计时也考虑了后期维护的需求，轮体的镂空区域可以方便运维人员观察链条与齿面的啮合磨损状态，也能在润滑过程中让润滑油顺利抵达齿槽接触表面，延长整套传动副的使用寿命。针对不同的载荷等级，还可以在该结构基础上调整轮体壁厚、齿面淬火硬化层深度，适配从轻载输送到重载动力传输的不同工况，结构本身的扩展性较强，不需要大幅改动整体外形即可完成参数迭代。
