编码器码盘精密结构三维造型

　　该三维造型围绕旋转角度检测场景中的码盘类零件展开，整体为薄型圆盘结构，盘面沿周向均匀布置多组通槽，槽型采用圆弧过渡的异形轮廓，槽间保留径向筋条，既保证通光区域的角度划分精度，也维持盘体自身的结构刚性，避免高速旋转时盘面发生挠曲变形。

　　从实际使用场景来看，这类码盘多用于光电编码器内部，装配在旋转轴端，随被测轴同步转动，配合两侧的光电发射与接收元件，通过槽口对光路的周期性通断，将角位移转换为脉冲信号，为伺服进给、机器人关节、数控转台、自动化输送线等设备提供位置反馈与转速检测依据。盘体上不同半径位置的槽组可对应不同编码通道，周向槽的角度间隔直接决定角分辨率，建模时需严格控制槽口的相位关系与分度均匀性，避免相邻通道信号错位导致计数误差。

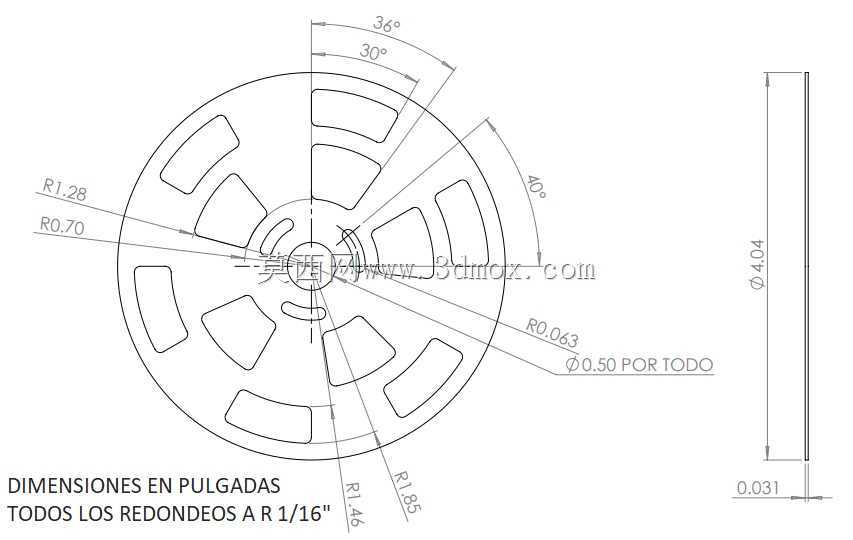

　　尺寸边界方面，盘体外圆直径约4.04英寸，整体厚度仅0.031英寸，属于典型薄片类传感零件；外轮廓与内孔保持同轴，内孔用于和转轴配合定位，盘面多处圆角分别取R1.28、R0.70、R0.63、R1.47、R1.85等数值，所有锐边统一做1/16英寸圆角处理，既消除加工应力集中，也避免薄边在装配、运转过程中出现崩边。槽口边缘的圆角过渡还能减少光路遮挡时的衍射干扰，让接收端输出的方波信号边沿更清晰。

　　建模过程中先以中心孔为基准建立回转轴线，绘制单组槽型轮廓后通过圆周阵列完成整盘布局，再对所有槽边、外圆边施加统一圆角特征；薄片实体采用拉伸切除生成通槽，保证槽壁垂直于盘面，厚度方向无拔模斜度，适配蚀刻或精密冲压加工工艺。设计时需兼顾码盘的动平衡要求，周向槽组对称分布，减少高速旋转下的偏心振动；内孔与轴的配合间隙需控制在合理范围，装配后通过压环或粘接固定，保证盘体与转轴无相对滑动。该结构造型完整还原了码盘的分度槽、圆角细节与薄盘尺寸关系，可直接用于编码器结构验证、光路排布模拟以及加工工艺核对。
