带冷却流道的多层盘式特殊传动齿轮

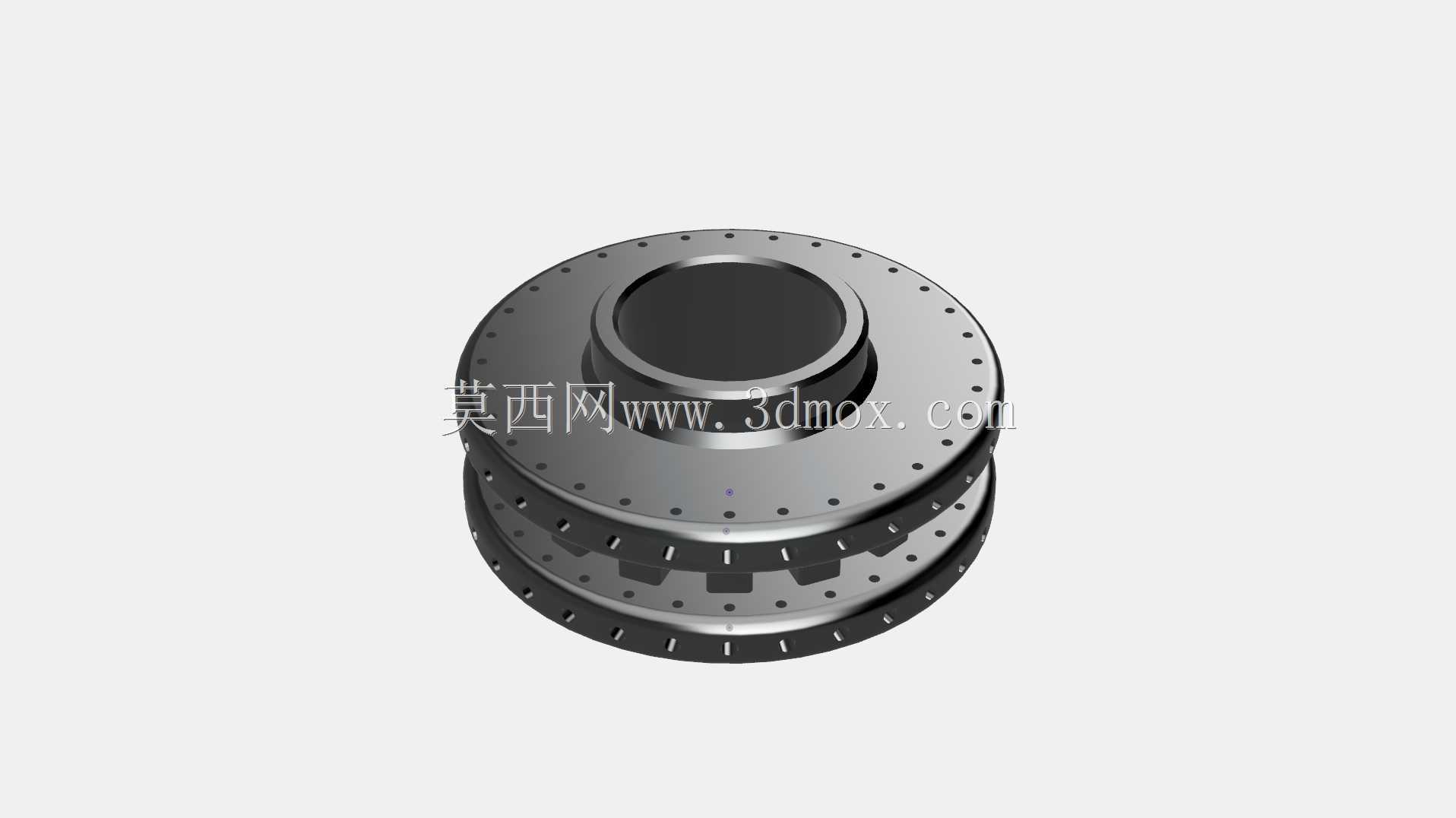

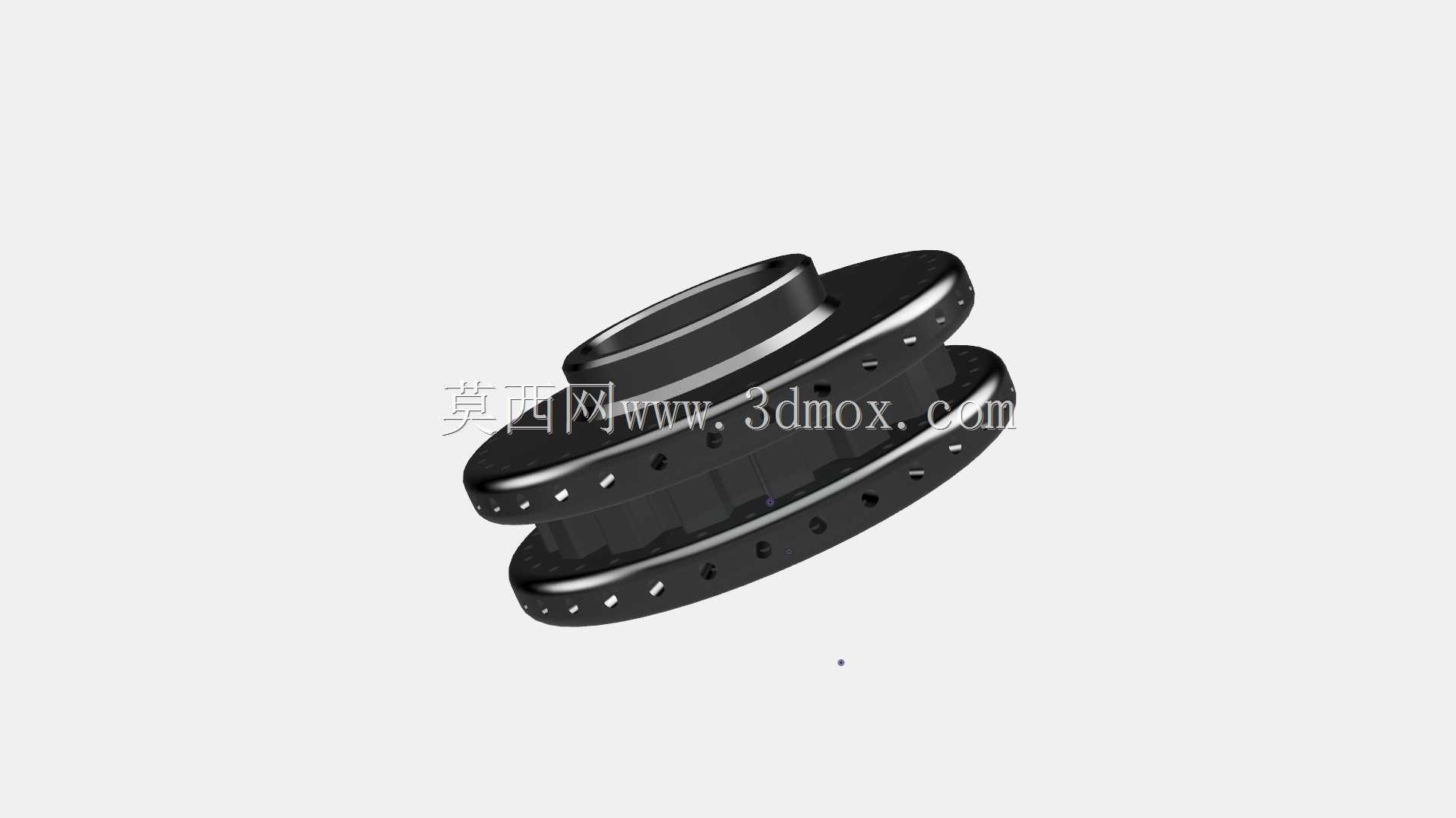

　　该零件面向高负荷、连续运转且伴随明显热累积的传动场景，结构上采用多层盘式叠合布局，中心设置贯通轴孔，用于与传动轴形成同轴装配关系；外圈沿圆周均布大量细小孔位，既可作为冷却介质的导流通道，也可在装配时承担定位、减重或辅助固定作用。中部环形凸台形成主要承载与对中区域，轴向台阶面为轴承、隔套或相邻传动件提供安装基准，下层外缘布置分段式齿形或嵌合结构，使扭矩传递不再局限于单一圆柱齿面，而是通过多层接触面共同分担载荷。

　　从实际用途看，这类结构常见于需要在运转过程中控制温升的紧凑传动单元。普通齿轮在高速啮合、频繁启停或封闭腔体内工作时，齿面摩擦热和搅油热容易集中，若热量不能及时带走，会引起润滑膜变薄、齿面热变形和配合间隙变化。该设计将冷却思路融入齿轮本体，利用盘片之间的流道、外圈孔系和环形空间，使冷却液或冷却气流能够靠近发热区域流动，从而把热量从轮毂、轮缘及啮合附近逐步带走。

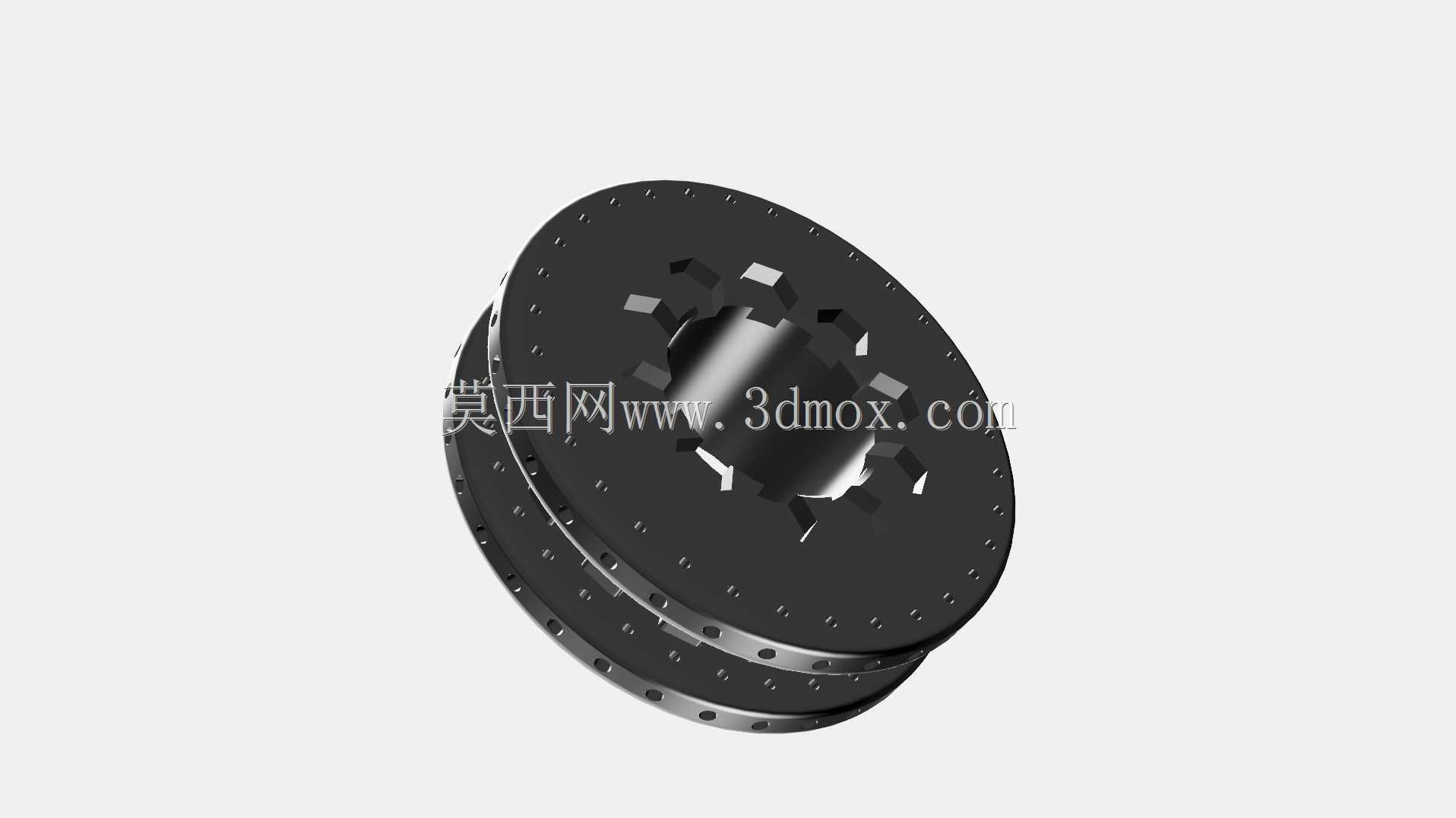

　　建模时需要重点处理同轴关系、孔位阵列和层间过渡。中心孔、上端凸台、下端配合圆柱以及外圆轮廓应保持同一基准轴线，避免后续装配出现偏心。外圈小孔采用圆周阵列布置，孔径、孔距和边距需要兼顾流通能力与结构强度，孔壁到轮缘的最小厚度不宜过小，以防止受载后产生局部应力集中。多层盘片之间的台阶不能只按视觉叠片处理，应明确每层的轴向厚度、配合面和连接关系；下层分段齿块之间留有间隔，既为热膨胀留出空间，也便于冷却液在齿根附近形成扰动。

　　安装边界方面，上部凸台外径、下部盘片最大外径和总高度构成主要包络尺寸，设计人员在布置箱体时，应同时校核径向间隙与轴向间隙。外圈孔系若接入外部冷却回路，需要在相邻静止部件上预留管路或导流罩位置；若采用浸液或飞溅方式，则应保证盘片转动时液体能够顺利进入孔道，而不是在离心作用下完全被甩出。齿形区域与配合轴段之间的过渡圆角、孔口倒角和层间退刀结构也应在三维模型中表达清楚，以便后续工程图、加工装夹和强度校核直接引用。

　　整体结构不是单纯追求外形复杂，而是把传动、散热、定位和减重合并到同一个盘式零件中。对选型人员而言，关注重点应放在孔系通流能力、齿面载荷分布、轴向压紧方式以及热变形后间隙是否稳定；对建模人员而言，则需保证阵列特征、层间布尔关系和安装基准清晰，使模型既能展示结构原理，也能服务于后续详细设计。
