标准渐开线直齿圆柱传动齿轮

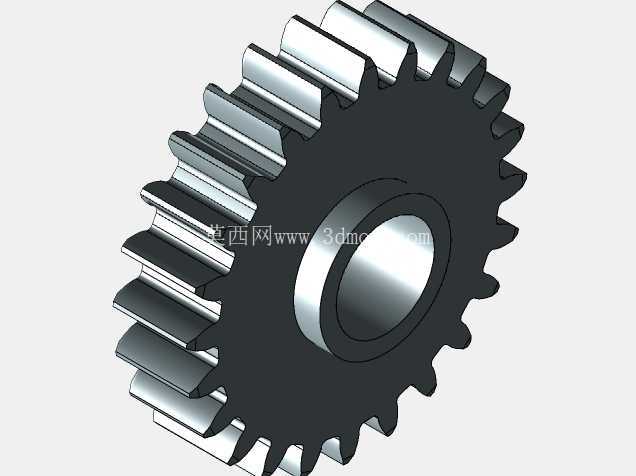

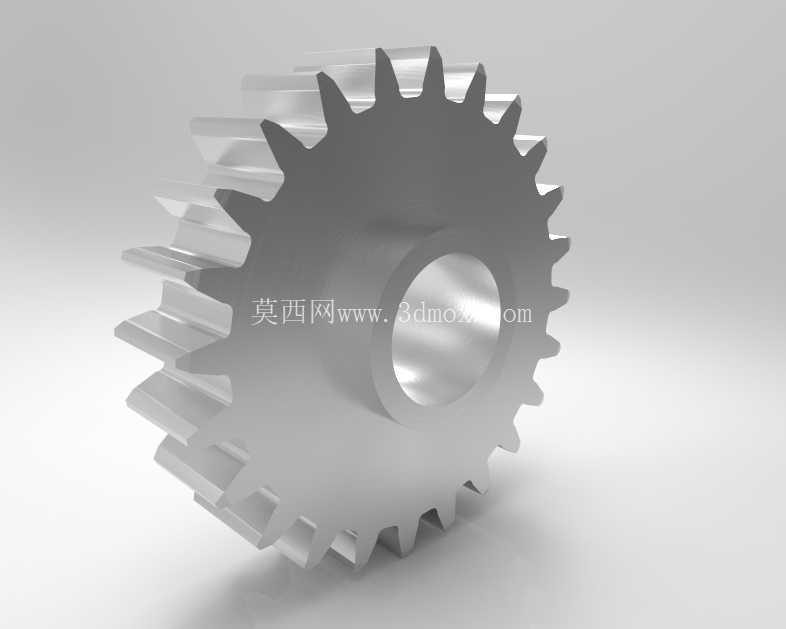

　　直齿圆柱齿轮是平行轴动力传递场景里应用最广泛的基础传动零件，这款渐开线正齿轮的三维建模完整还原了轮齿、轮毂、中心安装孔的全部结构特征，可直接用于传动系统的装配校核、运动仿真与结构干涉检查。从实际工况适配来看，这类齿轮大量出现在中小型减速箱、仪表阀门驱动机构、轻工输送设备、机床进给传动链以及小型动力输出单元中，依靠轮齿之间的连续啮合，把输入轴的旋转扭矩平稳传递给平行布置的输出轴，同时可以通过配对不同齿数的齿轮实现固定传动比的增速或者减速，满足设备对输出转速、输出扭矩的匹配需求。

　　建模过程中首先围绕传动参数完成齿廓构建，渐开线齿面的曲率变化完全按照啮合原理生成，齿顶圆、齿根圆、分度圆的边界尺寸严格对应几何关系，齿根位置保留了合理的过渡圆角，避免应力集中在交变载荷下引发齿根断裂。轮齿沿齿轮轴向均匀分布，齿向与齿轮轴线保持平行，没有螺旋角偏移，这也是直齿轮区别于斜齿轮的典型特征，装配时不需要抵消轴向力，支撑轴承的选型可以简化为仅承受径向载荷，降低整套传动机构的成本与维护难度。

　　齿轮中部的轮毂部分做了加厚处理，轴向厚度大于轮齿啮合的有效接触宽度，中心通孔为贯通式安装基准，孔壁与配套传动轴采用过渡配合，装配后可以通过平键或者紧定螺钉完成周向固定，防止齿轮与轴之间出现相对打滑。轮毂外缘到齿根圆之间的轮辐部分保留了足够的实体壁厚，既可以承受扭矩传递过程中的剪切应力，也避免了不必要的材料冗余，控制零件整体重量。从安装边界来看，齿轮装入箱体后，齿顶圆与箱体内壁之间需要预留足够的安全间隙，避免运转过程中出现剐蹭，齿轮两端面与轴承、挡圈等定位零件的轴向间距也要在装配布局时提前校核，保证轮齿全齿宽都能和配对齿轮完成有效接触，不会出现局部偏载。

　　实际选型配对时，两款啮合齿轮的模数、压力角必须保持一致，齿侧间隙要根据工况温度、润滑条件预留合理公差，高速运转场景下还需要对齿面做硬化处理提升耐磨性能。这款三维模型把齿形细节、轮毂过渡、安装孔位都做了写实还原，设计人员可以直接将其放入传动总成中完成轴系布局校验，也可以以此为基础调整齿数、模数、齿宽参数，衍生出适配不同传动比需求的系列化齿轮零件，减少重复建模的工作量，在前期方案阶段就能直观确认齿轮与周边壳体、轴件、紧固件的空间位置关系，提前排除装配干涉隐患。
