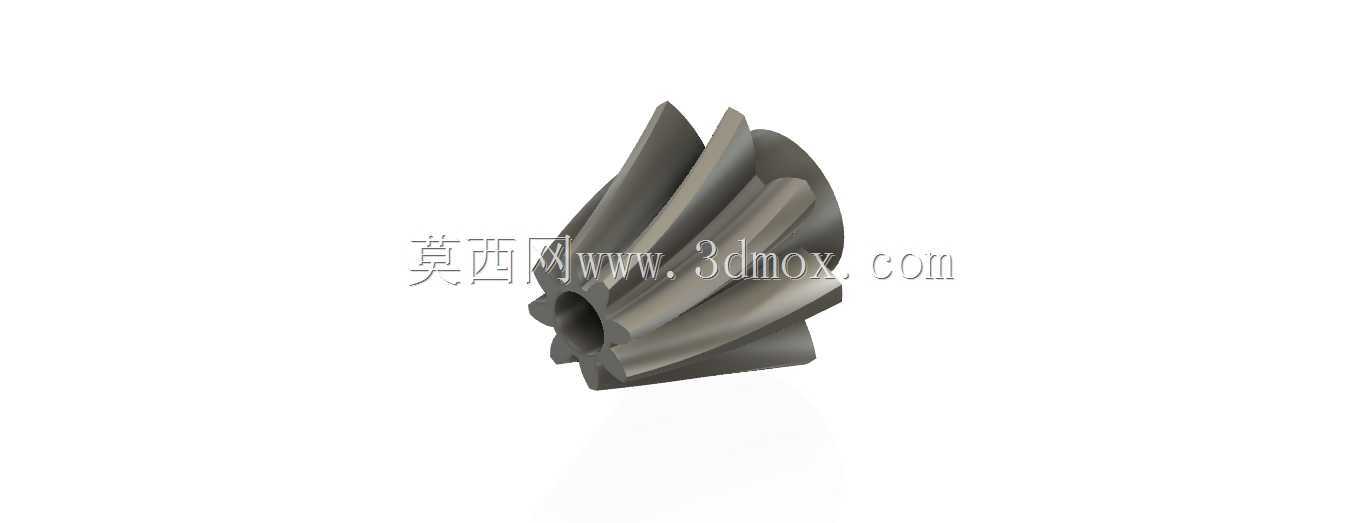

螺旋锥齿传动件精密结构造型

　　在中小功率交错轴传动场景里，这类斜齿锥齿轮常布置在动力输入与执行机构的转角位置，把旋转运动从一根轴线传递到与之呈空间夹角的另一根轴线上。车间里的小型输送转角机构、轻工设备的分路传动箱、仪表类小载荷传动单元，都会用到尺寸紧凑的锥齿零件；相比直齿锥齿轮，斜向排布的轮齿在进入和退出啮合时不是沿全齿宽瞬间接触，而是从齿的一端逐步过渡到另一端，运转时的冲击噪声更低，传动平稳性更好，对频繁启停、转速有小幅波动的工况适应性更强。

　　做这个零件的三维造型时，核心难点在轮齿曲面。齿坯先按锥齿轮的分锥、顶锥、根锥关系建立回转基体，中心预留贯通安装孔，孔壁可根据装配需要加键槽或做成抱紧配合面；轮齿部分沿锥面螺旋方向逐齿分布，齿厚从大端向小端连续收窄，齿顶和齿根都跟随锥角变化，不能用普通圆柱齿轮的拉伸方式处理。建模时先做出单个齿的空间轮廓，通过沿引导路径放样形成连续齿体，再绕齿轮轴线按齿数圆周阵列，最后与齿坯做布尔合并，齿根与基体交接处保留圆角过渡，避免热处理和受载时在根部出现应力集中。

　　从安装边界看，锥齿轮的装配必须保证两节锥顶点重合，轴向定位尺寸要和配对齿轮严格对应，间隙过大会造成啮合冲击、回程误差增大，顶死则会加剧齿面磨损。中心孔的直径决定了可适配的轴径范围，齿轮大端外径限制了传动箱内部的径向空间，齿宽方向不能与箱壁、轴承端盖发生干涉。实际选型配对时，除了模数、齿数、压力角、螺旋角、轴交角这些基本参数，还要核对传动比、齿面接触斑点位置，通过垫片调整齿轮的轴向窜动，让接触区落在齿面中部偏小端的合理范围。

　　这类零件的造型数据可直接用于干涉检查、传动运动仿真和后续加工工序编制，小尺寸塑料件可用于样机功能验证，钢制件经渗碳淬火后可承受持续交变载荷，整体结构在有限空间内完成转向增扭的传动任务。
