减压阀配套斜角变速联动拨叉杆件

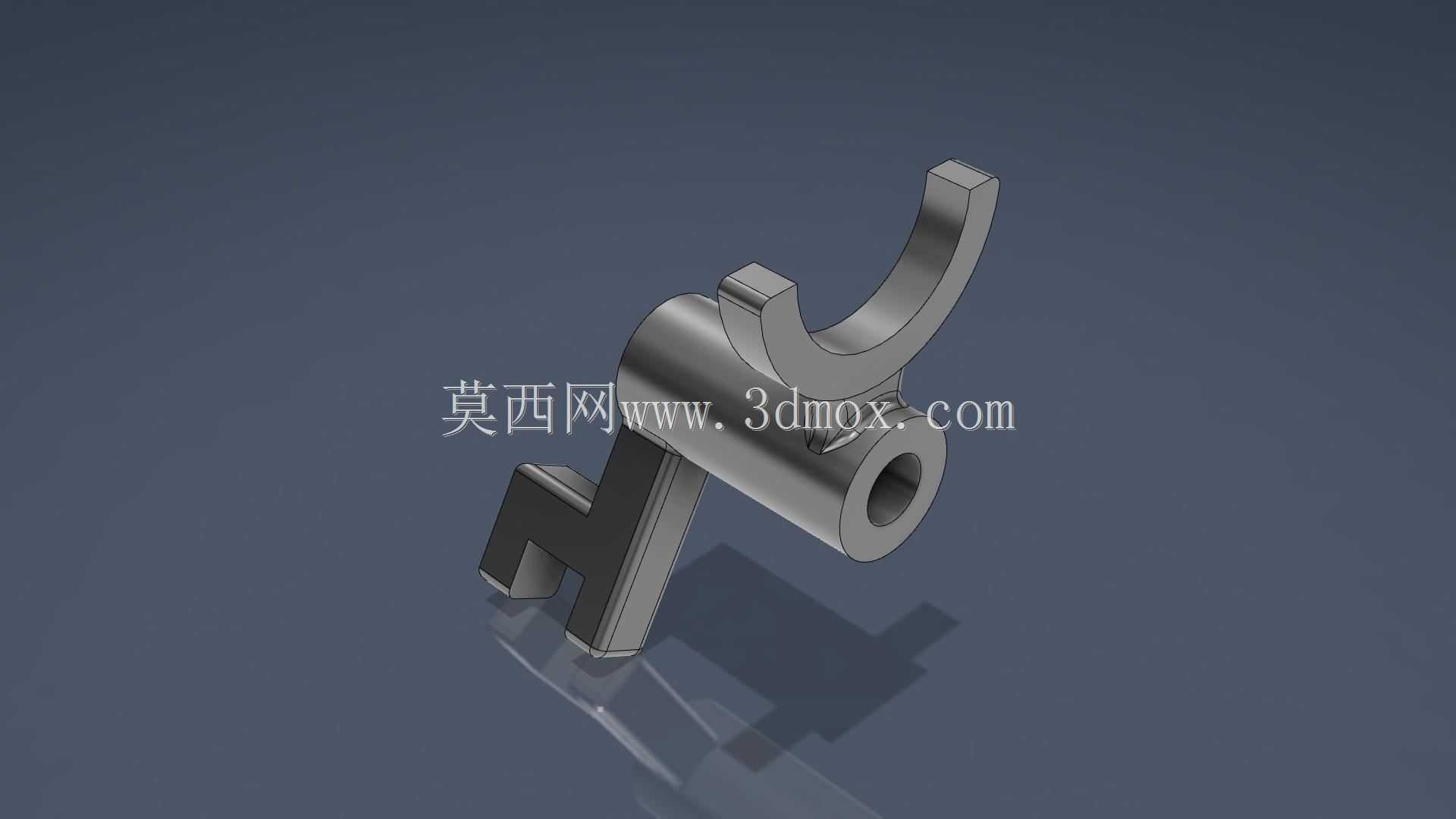

　　这款斜角变速杆件属于减压阀阀组内部的联动执行构件，整体采用一体式拨叉加套筒的复合结构，在调压管路、流体控制阀门以及小型变速调节机构中承担角度转换、档位拨动与行程传递的作用。杆件中段为同轴空心套筒结构，内孔可直接穿装固定转轴，工作时绕转轴完成定轴摆动，套筒外壁预留的环形卡槽可嵌入限位卡簧，避免杆件轴向窜动，同时保证转动过程中径向间隙均匀，长期往复动作不会出现卡滞。套筒一端延伸出弧形半环抱叉，抱叉内圆弧面与配套滑动柱塞的外圆轮廓贴合，摆动时可推动柱塞沿轴向直线移动，将摆角位移转化为阀芯的直线进给量，进而改变减压阀节流口的通流面积，实现出口压力的动态调节；套筒另一侧延伸出折角型受力拨臂，拨臂末端为平直受力端面，可承接外部手柄、凸轮或者推杆传递的驱动力，斜向折角的布局能够避让阀体内腔的加强筋与流道凸起，在有限的阀腔空间内完成力的转向传递。

　　从安装边界来看，空心套筒的内孔直径决定了适配转轴的规格，装配时转轴与内孔采用间隙配合，配合面需涂抹润滑脂降低转动摩擦，套筒两端面与阀体内腔的定位凸台侧面留有0.2至0.5毫米的轴向间隙，既补偿零件加工的尺寸公差，也避免热胀冷缩引发转动卡涩。弧形抱叉的开口宽度略大于配套柱塞的销轴直径，抱叉圆弧面与销轴接触区域做了加厚处理，承受拨动载荷时不会出现局部变形，折角拨臂的外侧棱角全部做倒圆处理，装配过程中不会刮伤阀体内壁的密封面，也避免应力集中导致拨臂在频繁受力时发生断裂。

　　设计过程中优先保证三个核心位置的形位公差：首先是套筒内孔的圆柱度，直接决定杆件转动的同轴度，若内孔圆度超差，摆动时会出现松紧不一的问题；其次是抱叉圆弧中心与套筒转轴中心的中心距，该尺寸直接决定柱塞的行程范围，中心距偏差过大将导致减压阀调压区间偏移，无法达到设计的压力调节范围；最后是折角拨臂受力端面与转轴中心的夹角，斜角角度经过运动仿真校核，全程拨动过程中驱动力的力臂变化平缓，不会出现死点位置，操作手柄时手感均匀无卡顿。这类杆件常见于工业管路调压阀组、小型流体设备的档位调节机构中，工作时随外部操作件往复摆动，不需要额外加装传动连接件，结构紧凑且零件数量少，既能降低阀组整体装配复杂度，也能减少联动环节的间隙累积，提升压力调节的重复精度。建模时可先绘制套筒的回转轮廓完成主体拉伸，再分别绘制抱叉与拨臂的截面草图沿轴向合并，最后对所有棱边做工艺倒角，完整还原零件的装配配合特征。
