减速比1比100四足行走连杆齿轮传动机构

项目分类:通用机械零部件 发布时间:2024-11-26 ID:811720
  • 减速比1比100四足行走连杆齿轮传动机构

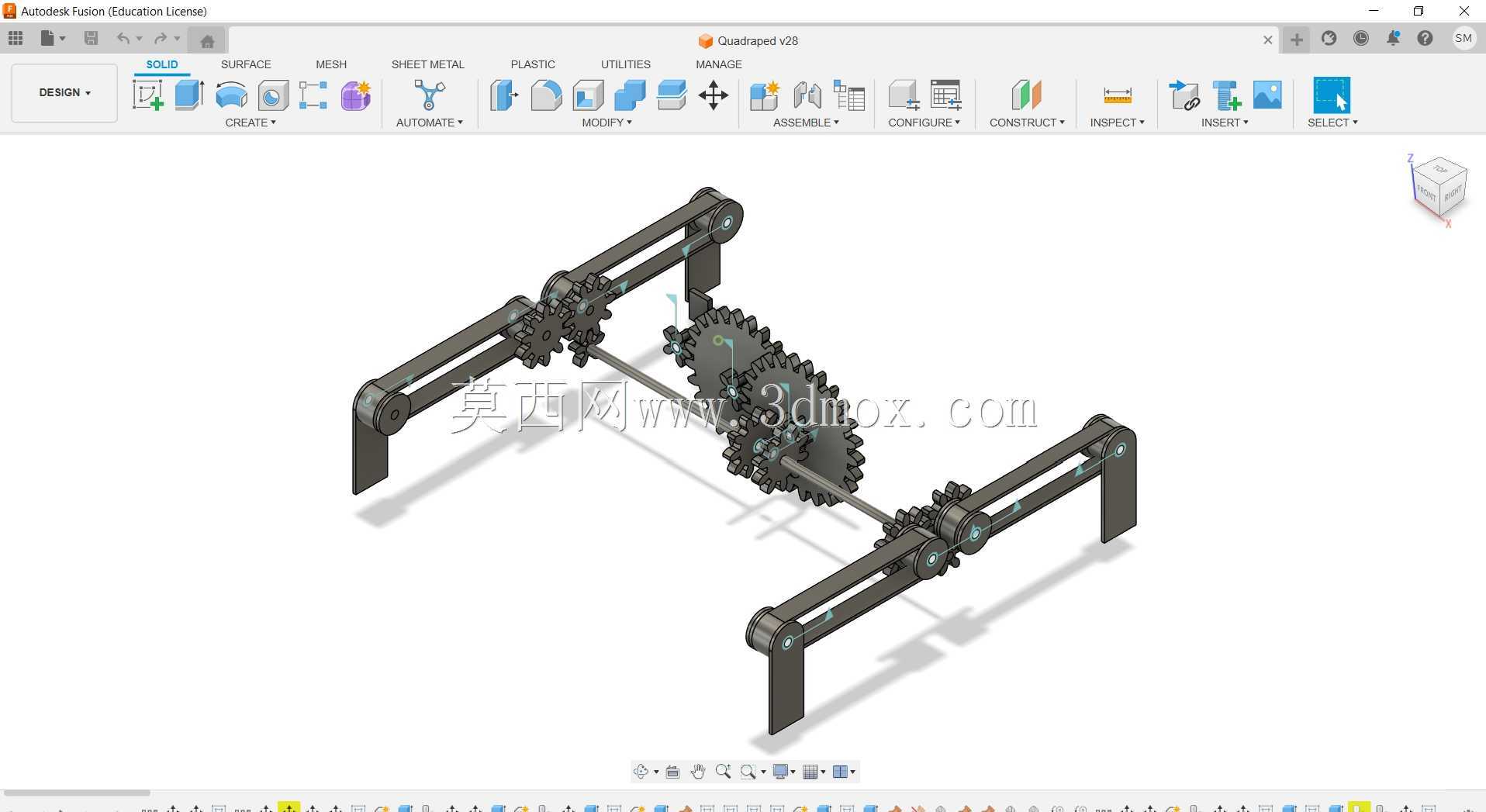

  这套四足行走联动装置采用齿轮减速与双侧连杆摆臂组合的结构形式,核心传动链由一对大减速比啮合齿轮、贯穿两侧的传动轴以及四组平行布置的摆腿组件构成,输入端接入低转速动力后,经齿轮副完成1:100的转速转换,再通过轴端曲柄将连续回转运动转化为四条支腿的周期性抬升、前摆、落位、后蹬动作,两侧支腿的相位差通过轴上曲柄安装角预先锁定,行走过程中对角支腿交替支撑,可在不额外增加控制元件的前提下维持整机重心稳定,适配小型巡检载具、教学演示平台、轻型越障输送装置的行走端开发场景。

  从结构布局来看,装置整体采用左右对称的框架式设计,两组双联摆臂分别布置在传动主轴的两端,每侧摆臂由长条形支撑臂、中部铰接转轴、末端足端安装座组成,支撑臂上预留多组等距铰接孔位,可通过调整连杆连接孔位改变步幅大小与抬腿高度,适配不同平整度的通行路面。大尺寸从动齿轮直接固定在横向主轴中段,主动小齿轮与动力输出端对接,齿轮啮合侧预留0.03到0.05毫米的侧隙,既补偿加工装配误差,也避免低速重载工况下出现齿面卡滞。

  设计过程中优先保证运动轨迹的连贯性,所有铰接位置均采用同轴度约束,连杆与摆臂的铰接点、主轴支撑座的安装基准统一对齐,运行时四条支腿的动作相位严格同步,不会出现运动干涉。支腿末端的安装面为平面结构,可直接加装橡胶垫、防滑爪或者小型滚轮,切换行走模式或者滑行模式。整机的安装边界集中在中部齿轮组与两侧支撑框架范围内,横向主轴两端的支撑座预留标准螺栓孔,可直接固定在设备底盘下方,不需要额外定制转接支架。

  在实际选型适配时,可根据载具整体重量调整齿轮模数与连杆截面厚度,齿轮副采用直齿圆柱齿形,加工难度低、传动效率稳定,连杆构件采用等截面型材加工,自重较轻同时具备足够的抗弯强度。整套机构没有复杂的电控联动部件,纯机械结构即可完成行走动作,既可以作为机械原理课程中连杆机构、齿轮减速章节的实体演示载体,也能嵌入小型无人移动平台作为行走底盘,在平整车间地面、缓坡路面都能实现稳定的步进移动,支腿抬升高度可覆盖常规小尺寸障碍物,满足低速轻载场景下的越障通行需求。
