立式管夹式机械支撑固定支座结构

　　这套立式支撑固定结构在现场管路排布、小型阀件夹持以及实验台架搭建中使用频率很高，核心作用是把圆柱形管件或筒状功能件稳定约束在指定高度，同时通过底部法兰面把载荷传递到设备基板或焊接机架上。做结构方案时最先要敲定的是中部环抱腔体的内径，这个尺寸直接决定可容纳管件的外径范围，开合式夹口配合顶部锁紧件，能在不沿管件轴向窜动的前提下提供足够抱紧力，装配时管件从侧向卡入即可，不必从管端整根穿装，后期检修拆换也不用拆卸上下游管路。

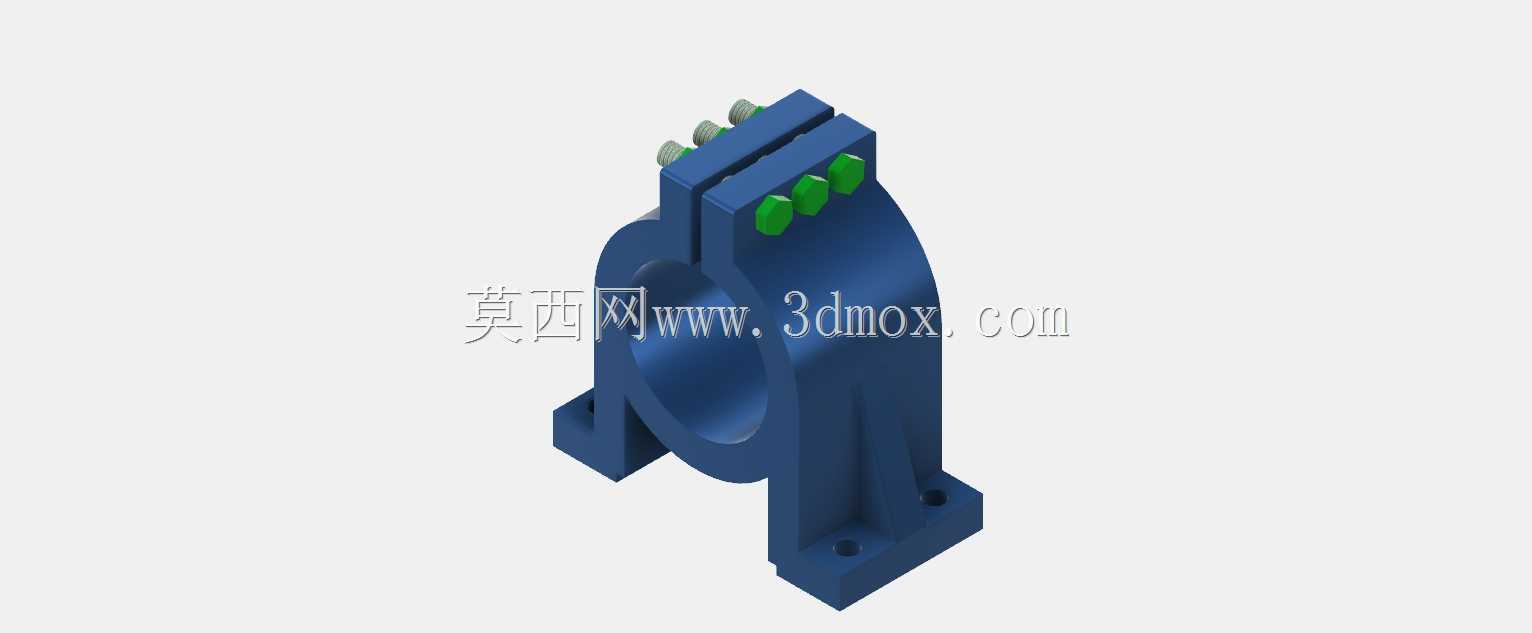

　　底座采用双侧带安装孔的立式支腿布局，两个支腿向外延展形成宽支撑面，安装孔位避开支腿与主体圆弧的交接应力区，螺栓锁紧后支座整体抗倾覆能力较强；支腿与中部抱箍主体之间做了加厚过渡筋，夹持部位受侧向管路冲击或设备振动时，筋位能够分散连接处的集中应力，避免长期交变载荷下出现根部开裂。顶部并排布置的锁紧调节件用来控制夹口开合量，旋紧时上下夹面同步贴合管外壁，绿色标识端为调节操作位，现场徒手或用简易工具即可完成锁紧作业，不需要额外定制工装。

　　外形上主体为立式不对称支撑构型，环抱腔体居中偏上，底部安装面的长宽边界要在布局阶段提前预留：两侧支腿外沿之间的宽度需留出扳手操作空间，底座底面到顶部锁紧件顶端的总高度决定管路中心线的架设高度，安装孔的孔距要和台架预设的螺纹孔或通孔位置对齐，若安装面存在拼接焊缝，需保证支座底面完全贴合，不能出现单点悬空。

　　建模过程中优先保证抱箍内圆、底座安装面、顶部锁紧孔三组特征的同轴与平行关系，开合夹口的分割面做平直切分，锁紧件的行程预留足够补偿量，适配管件外径的小幅公差波动。这类支座常见于液压试验台、流体管路支架、小型检测设备的传感器夹持工位，既可以单独作为管夹支撑使用，也能多个并排组成管路固定组，在紧凑设备空间里替代焊接支架，减少现场焊接工作量，装配位置调整也更加灵活。结构所有棱角均做倒角处理，既去除加工锐边，也避免应力集中，壁厚在抱箍承载区适当加厚，非受力区域均匀减薄，兼顾刚性与整体重量控制。
