紧凑型直动式减压调压阀体结构

　　在小型流体控制回路里，这类圆柱式减压元件常被布置在气源处理单元末端、实验台气路分支点或紧凑机柜内部，用来把上游偏高且波动的输入压力稳定到下游可接受范围。它没有复杂的外置支架，主体采用直立圆柱轮廓，占用的平面投影接近一个小圆，适合在密集阀岛、狭长安装槽和设备侧板附近排布；现场维护时，轴向空间比侧向空间更容易预留，顶部圆形端盖也便于操作者从正上方观察和调整。

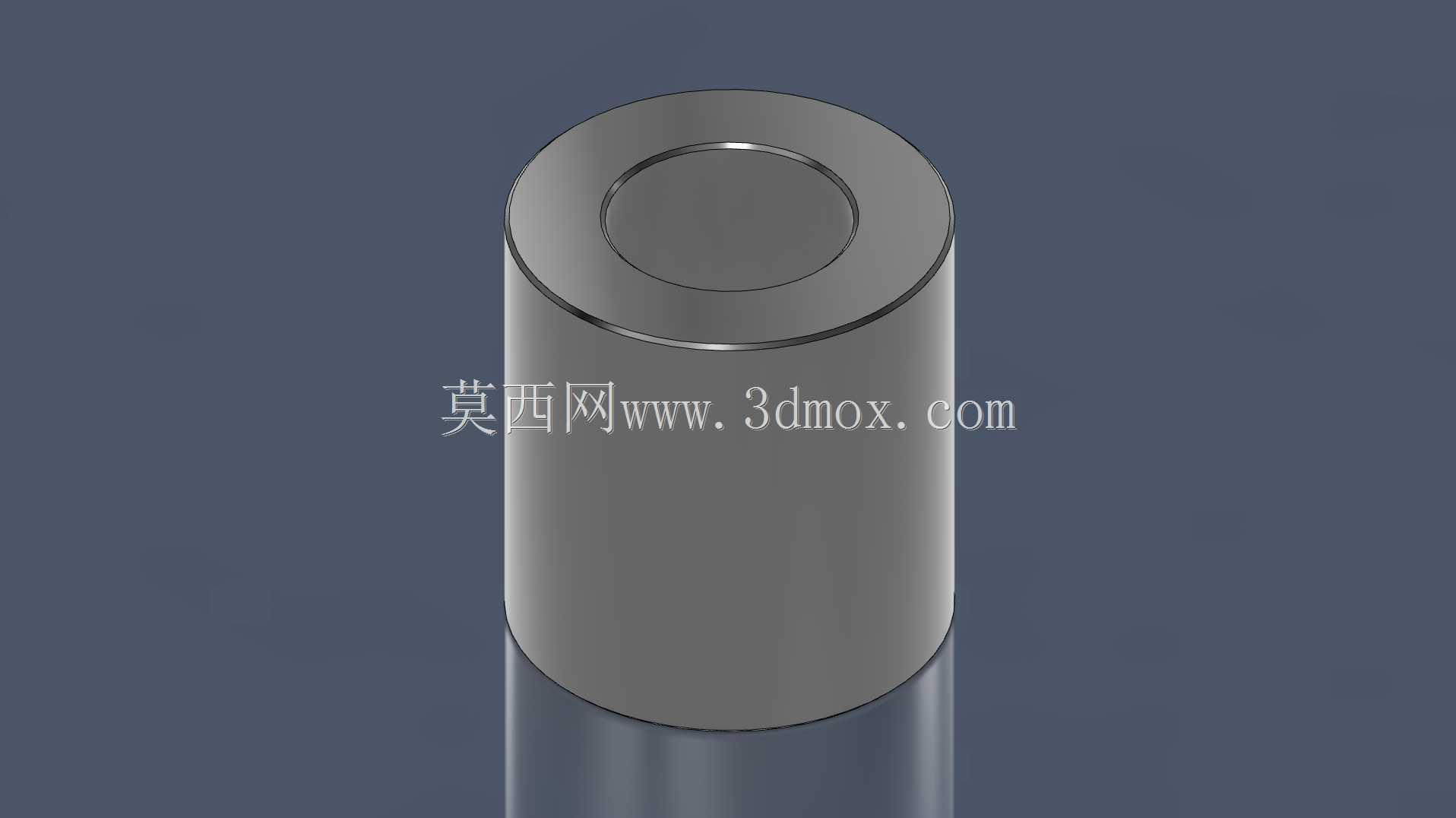

　　从功能上看，减压类元件的核心不是单纯截流，而是在下游负载变化时维持出口压力相对平稳。模型将外部壳体、顶部承压盖和内部腔室边界整合为同轴结构，这种布置有利于让膜片或活塞感压元件沿中心线受力，减少侧向偏载带来的摩擦和卡滞。上端盖与筒体之间形成清晰的装配分界，既表达了密封面位置，也保留了拆装时工具接近的空间。圆柱外表面没有多余凸耳，说明实际产品可能依靠配套卡箍、面板螺母或集成块孔位固定，而不是依靠本体法兰。

　　建模时先确定主筒体直径和总高这两个安装边界，再围绕中心线建立内腔台阶。顶部略下沉的圆形区域对应调节或封盖结构，边缘的环形边线可用于表达加工圆角、密封槽或装配间隙。侧壁保持连续曲面，能够在渲染中体现金属件车削后的质感，也提示工程图中该段适合采用回转加工。底部收窄区域对应出口、入口或插入集成块的配合段，设计时需要重点核对其外径、插入深度以及相邻管路的最小弯曲半径。

　　选型应用中，若把它放入气动控制柜，应在周围留出压力表、调节旋钮和管路接头的操作空间；若嵌入液压或流体测试台，则要关注上下游接口方向与维护面是否一致。该结构的优势在于外形简洁、同轴度容易保证、批量加工成本较低；局限是侧向接口不可见时，装配人员需要依靠底座或配套块完成方位定位。三维设计阶段应把筒体与端盖的配合公差、密封件压缩量、内部阀芯行程以及顶部调节余量同步检查，避免外观圆柱完整但内部运动空间不足。对于教学和方案评审而言，这种模型也适合用来演示压力调节元件从外部壳体到内部感压腔的层级关系。
