减压阀载荷效应安全系数校核结构

　　在工业管路系统的阀门选型与结构验证环节，减压阀长期承担高压介质节流、出口压力稳定输出的核心作用，其承压壳体、内部流道与安装支撑结构在不同工况下的载荷响应，直接决定整套调压装置的运行可靠性。这套围绕载荷效应搭建的分析结构，核心用途是把阀体在实际服役中遇到的多类受力条件逐一拆解，通过三维几何还原与受力边界定义，计算不同载荷组合下结构的应力分布、变形量与失效风险，最终反推合理的安全系数，为减压阀的壁厚设计、筋板布置、连接点位选型提供可落地的工程依据。

　　从现场应用场景来看，这类载荷校核覆盖的工况十分繁杂：化工流体输送管线里，减压阀入口持续承受上游泵组带来的脉动高压，出口侧压力随下游用能设备的启停频繁波动；蒸汽管网中，阀体除了内部介质压力，还要承受高温带来的热膨胀应力，以及管道热位移传递过来的附加弯矩；就连露天安装的调压站，阀体和配套支撑件还要叠加风载、积雪载荷与自身重力的长期作用。过往不少现场故障都源于设计阶段仅按静态公称压力核算壁厚，忽略了启停水锤、管道附加约束带来的复合载荷，最终出现壳体局部应力超限、连接法兰面渗漏、支撑臂变形卡滞阀芯的问题。

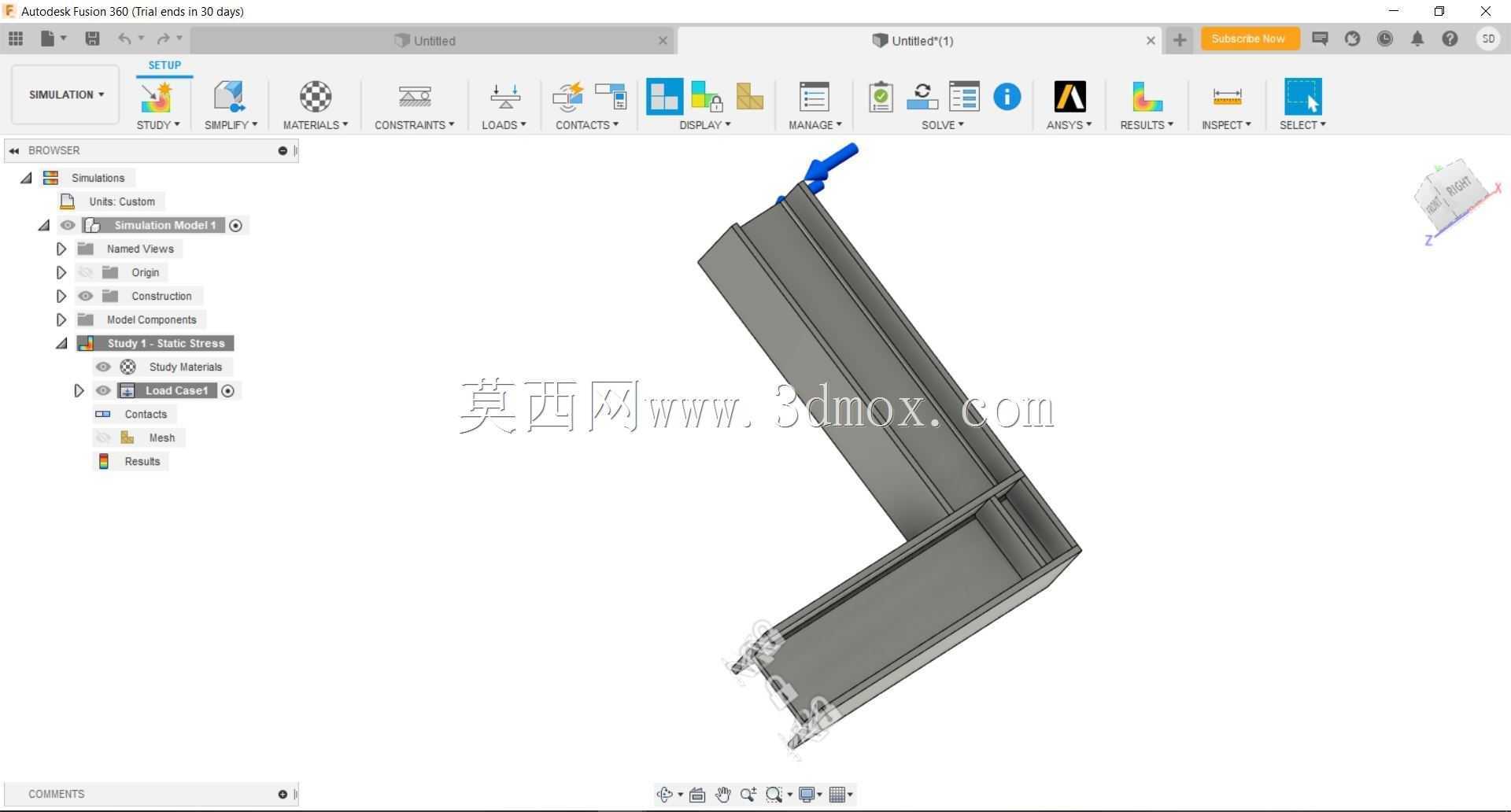

　　这套三维结构在建模时，先完整还原了减压阀的L型流道壳体、外部安装支撑臂与端部操作接口的几何形态，所有转角、壁厚过渡、安装孔位的尺寸都按照实际加工边界绘制，避免简化几何带来的应力计算偏差。设计思路上没有把阀体当成孤立的承压零件，而是将其与相邻管路的安装约束一并纳入分析：支撑段的长条形结构对应现场架空安装的固定支架点位，端部的蓝色操作接口对应调压手柄或者执行器的安装位，两个垂直段的流道转折处，正是介质流向改变、冲蚀与应力集中最容易出现的位置。

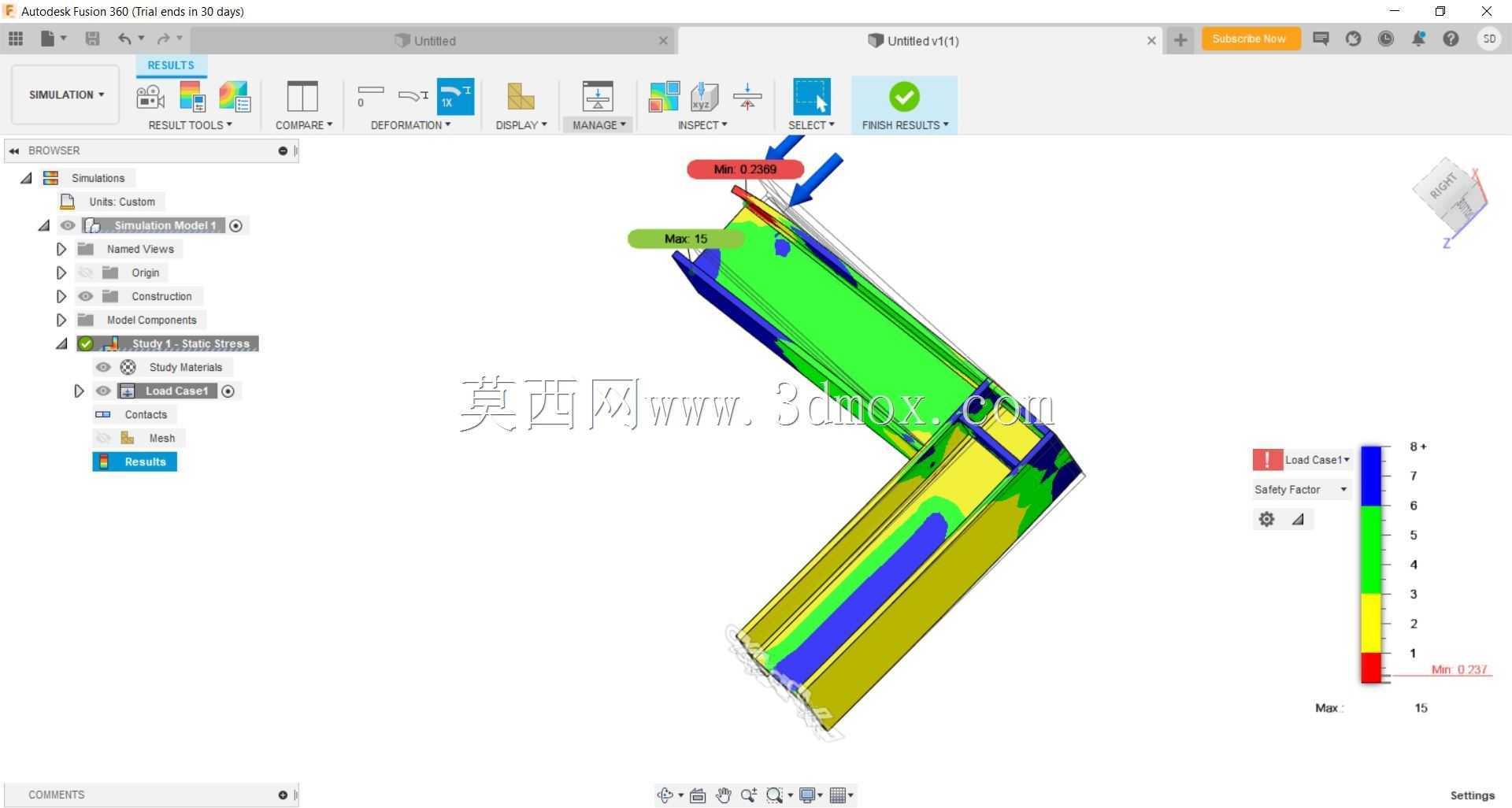

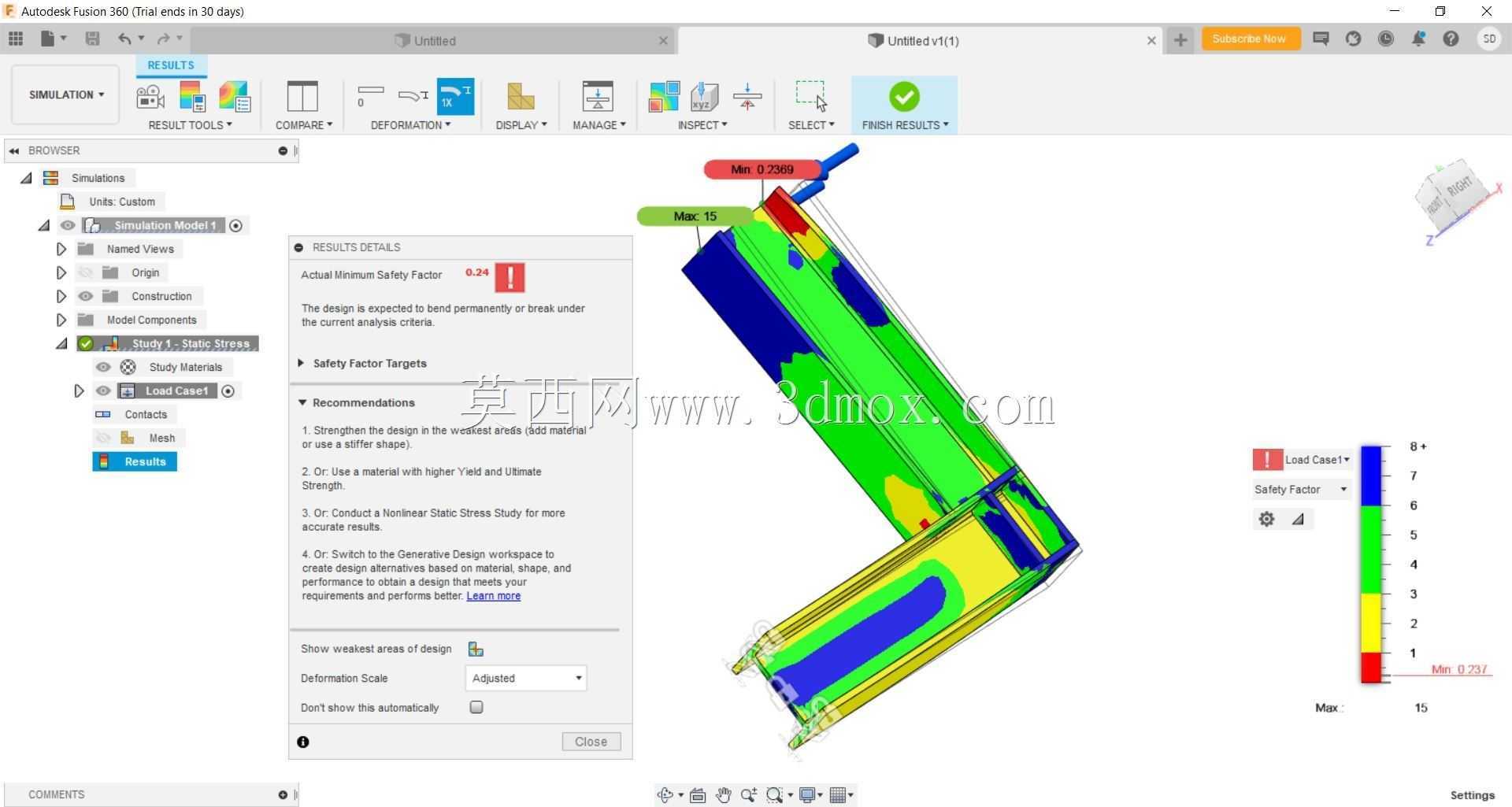

　　外形尺寸与安装边界的定义完全贴合工程现场的布置要求：L型布局的两个臂长分别匹配上下游管道的中心距要求，支撑臂上的安装孔间距、孔径都预留了标准紧固件的装配空间，壳体外壁的加强筋沿着载荷传递路径布置，既不会额外占用管线周边的检修空间，又能在不显著增加整体重量的前提下提升结构刚性。分析过程中会分别施加重力载荷、内部额定压力、1.5倍超压试验载荷、管道热位移推力、操作端的手动扳动力等不同工况，逐一观测高应力区域的分布：比如流道转折的内角位置、支撑臂与壳体的焊接衔接处、安装孔的周边区域，这些位置的应力峰值会和材料的许用应力做比对，结合不同载荷出现的频率分配对应的安全系数限值。

　　对于结构设计人员来说，这种载荷效应分析的价值在于可以在加工样机之前就识别出薄弱位置：如果某一工况下转折处的变形量超过阀芯的配合间隙，就会导致调压阀芯卡涩，此时可以局部调整转角处的圆角半径、增加补强筋板；如果支撑臂在管道推力作用下的挠度过大，就可以调整支架的固定点位或者加厚支撑段的板材厚度，让最终产出的减压阀既能满足压力调节的功能要求，又能在全生命周期内承受各类复合载荷，避免现场服役出现结构性失效。
