AHT20温湿度传感模块结构设计

　　这块AHT20温湿度传感模块的三维结构，主要面向环境参数采集类设备的前期布局验证。实际项目里，这类小板件常嵌入智能仓储柜、农业大棚监测节点、楼宇新风控制器、实验箱以及小型物联网终端中，用来获取空气温度和相对湿度，并通过I2C总线把数据交给主控板处理。建模时不能只把它当成一块平面PCB处理，板上元件高度、接插件占位、安装孔边距和传感芯片裸露区域都会影响整机堆叠，尤其在密闭壳体中，湿敏元件附近需要保留空气流通通道，若被支架、灌胶层或外壳筋位完全遮挡，读数响应会明显滞后。

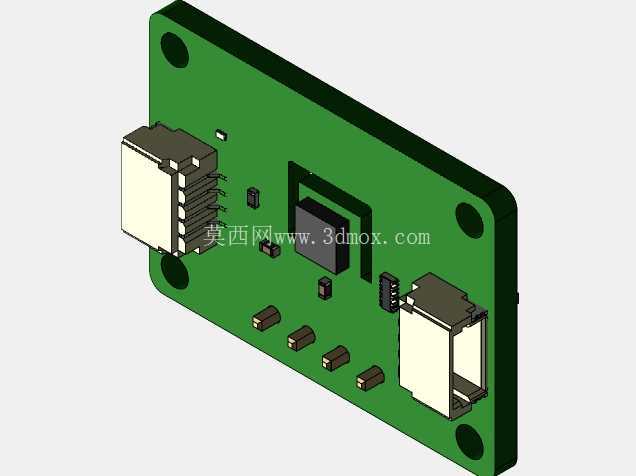

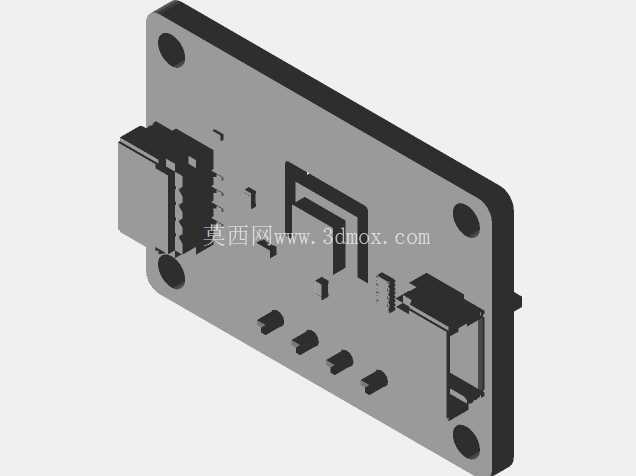

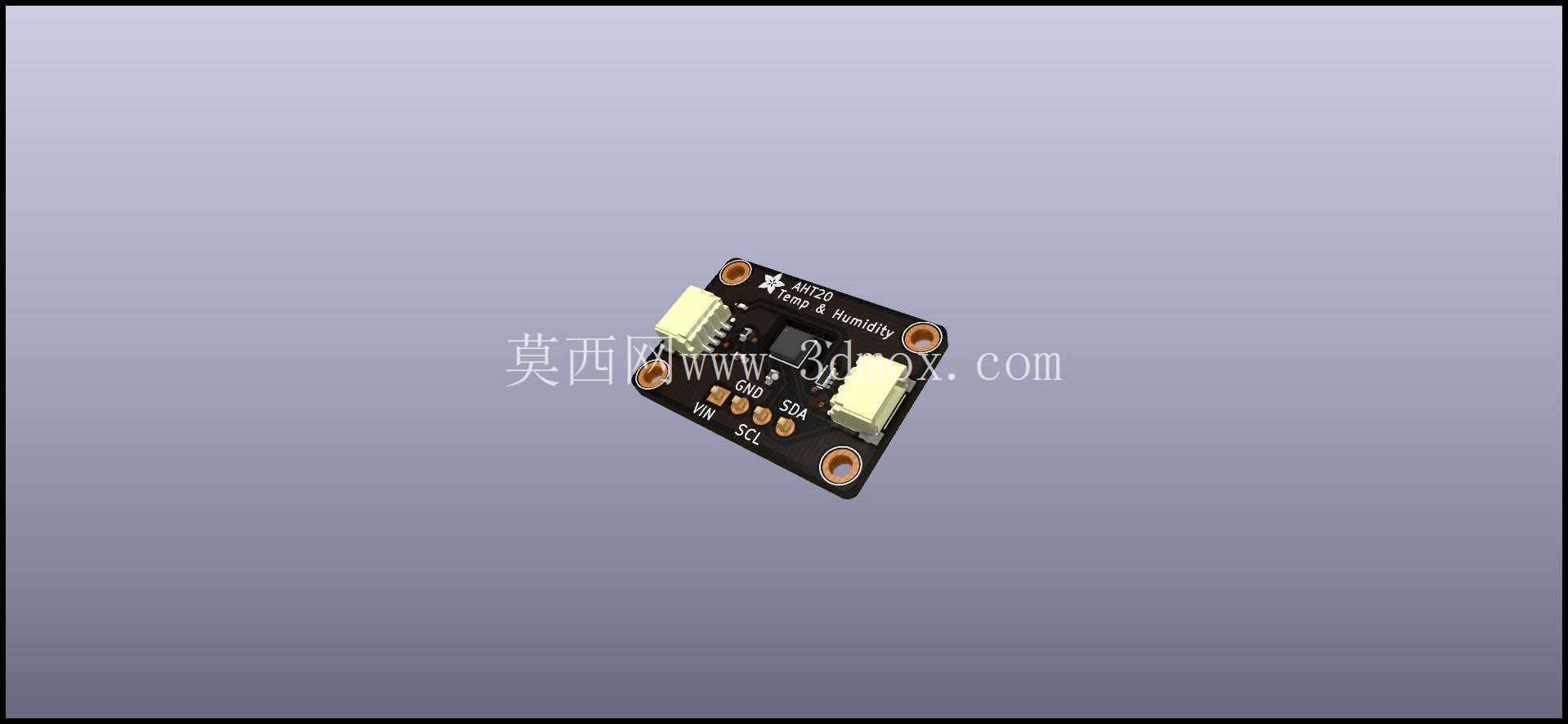

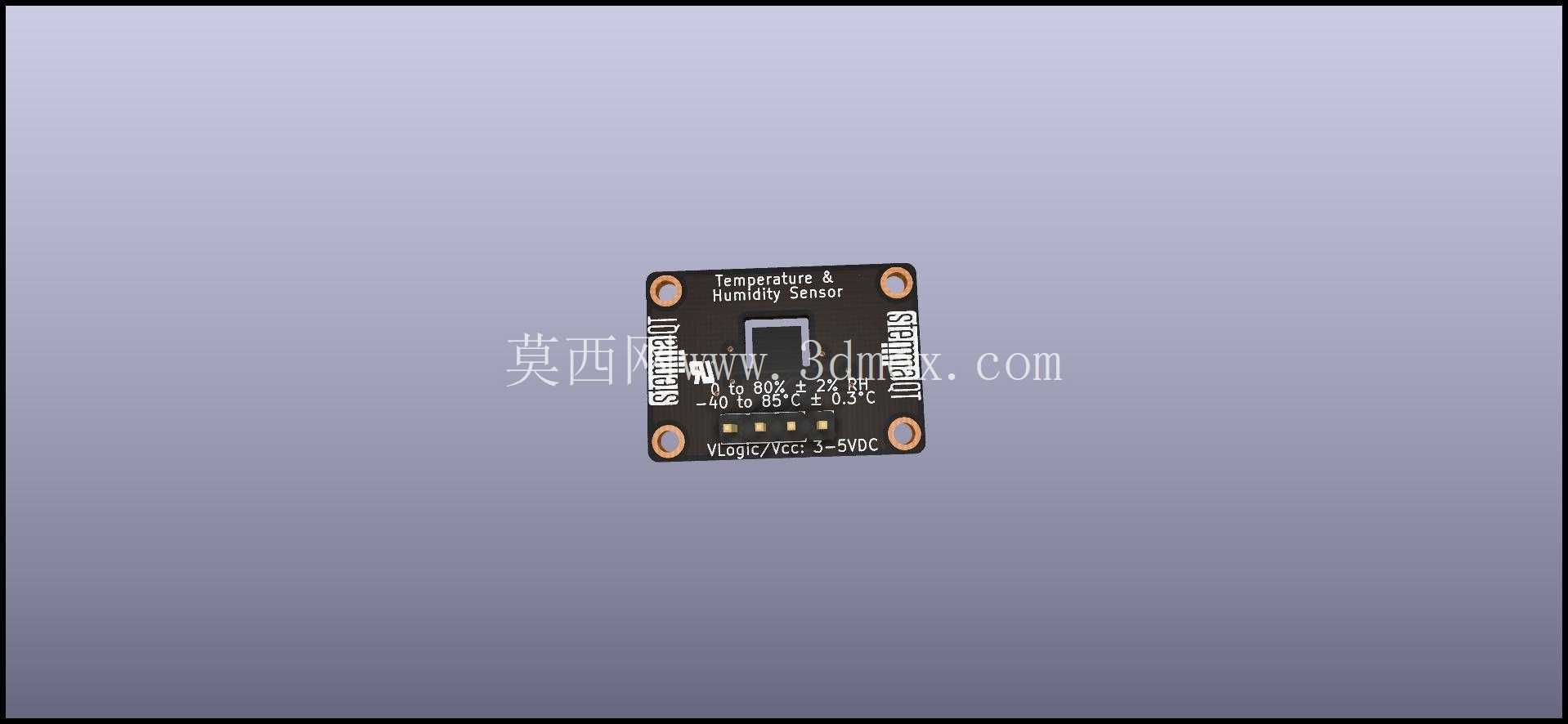

　　模块外形采用矩形电路板布局，四角设置金属化安装孔，适合用微型螺钉固定在支架或面板上；板边两侧布置白色插接连接器，便于线束快速插拔，也给维修和样机调试留下操作空间。中央黑色基板上集成温湿度传感芯片、阻容元件和标识丝印，元件排布紧凑，连接器与安装孔之间留有足够的扳手和螺钉避让距离。三维设计中需要重点核对板厚、焊盘外侧高度、连接器本体高度以及安装孔中心到板边的距离，这些边界决定了它能否放进狭窄的传感器仓。

　　从结构思路看，该模块强调轻量、低占用和可替换性。PCB四角开孔使固定方式简单直接，不需要额外卡扣；两侧连接器对称布置，有利于线束走向整理；板载元件高度差不大，适合在薄壳设备内水平贴装，也可以通过小立柱抬高安装，让敏感面接触流动空气。若用于风道监测，安装方向应避开凝露直接滴落位置，并让传感区域处于回风或自然对流路径上；若用于户外柜，则要在外壳防护与透气之间取得平衡，不能单纯追求密封而牺牲湿度响应。

　　在整机建模阶段，可将该模块作为子装配调入主控板附近，检查连接器插拔空间、螺钉锁紧工具角度、线束弯曲半径以及与电容、继电器等高大元件的干涉情况。安装孔周边应保留平整支撑面，避免板子受螺钉压力产生弯曲；板底与壳体之间建议留出微小间隙，防止焊点摩擦或积水贴附。对于需要频繁维护的设备，接插件朝向应尽量面向检修口；对于一次性封装的低功耗节点，则可优先考虑焊点直接固定，以缩小整体体积。

　　该模型的价值不在于复杂曲面，而在于把电子元件的真实空间关系表达清楚：哪些区域可触碰，哪些区域需避让，哪里需要透气，哪里能够锁紧。把这些细节落实到三维装配里，后续外壳开模、钣金折弯、线束固定和样机试装都会减少返工。
