汽车空调冷凝器12×23英寸换热结构

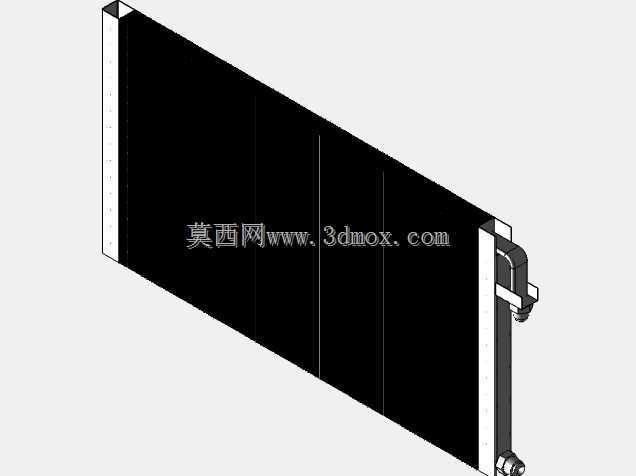

　　该模型呈现的是车用空调系统中的冷凝器芯体总成，整体为薄型矩形结构，外形边界约12英寸宽、23英寸高，适合布置在车辆前端冷却模块区域，与散热器、电子风扇、防撞梁及前围安装支架形成紧凑的热交换组合。冷凝器在空调回路中承担高温高压气态制冷剂的冷却与冷凝任务，压缩机排出的过热蒸气进入集流管后，经由多层扁平流道分配至芯体内部，在流动过程中向外界空气释放热量，逐步转变为液态，再流向储液、干燥及膨胀装置。

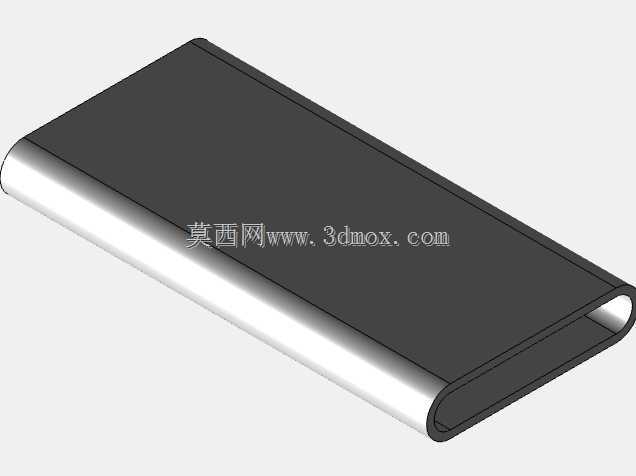

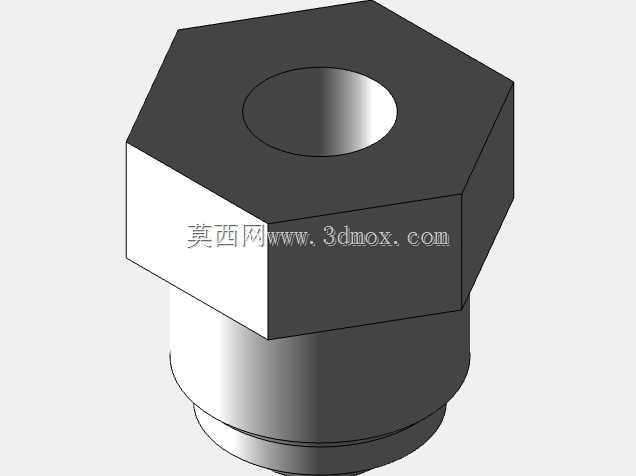

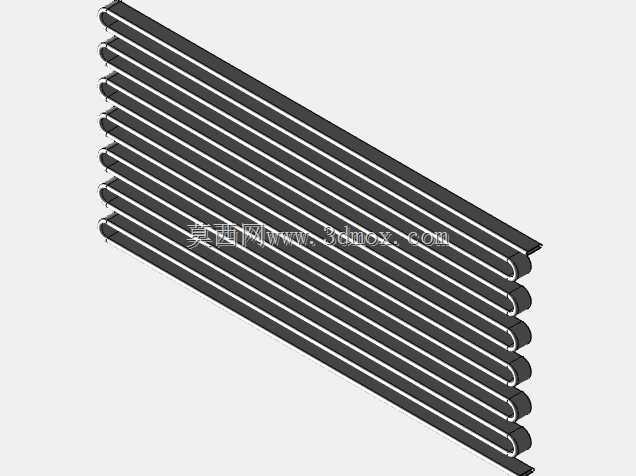

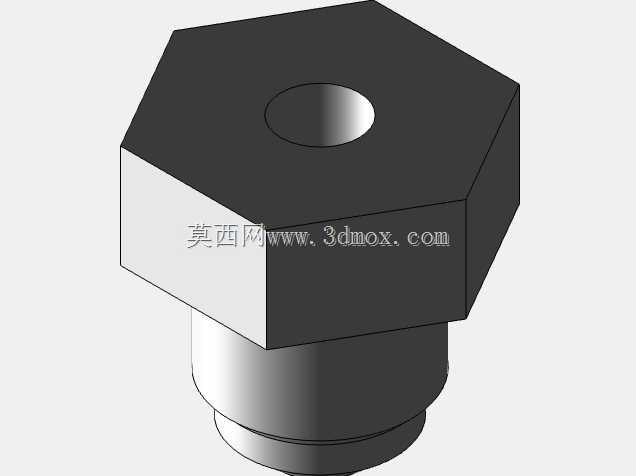

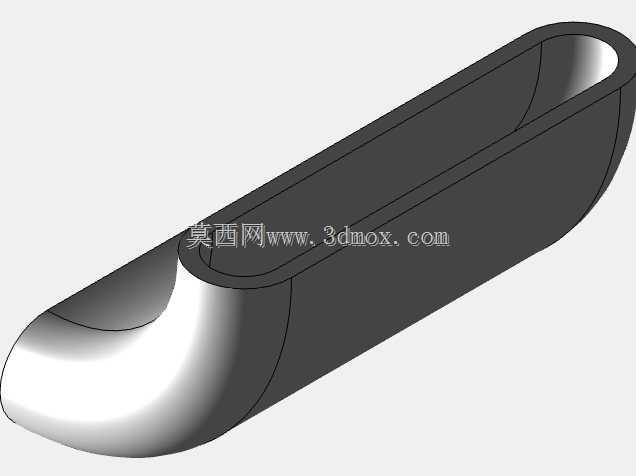

　　从结构形态看，模型重点表达了大面积芯体、侧边集流管、端部接头以及外侧安装边界。芯体采用细密通道与散热翅片组合的思路，依靠空气横穿翅片表面带走热量；扁平流道能够增加制冷剂与壁面的接触面积，同时降低单通道厚度，使温度分布更均匀。侧边竖向集流管负责分流和汇流，端部接头位置保留了与空调管路连接的接口特征，便于在整车布置中核对管路走向、避让空间和装配顺序。

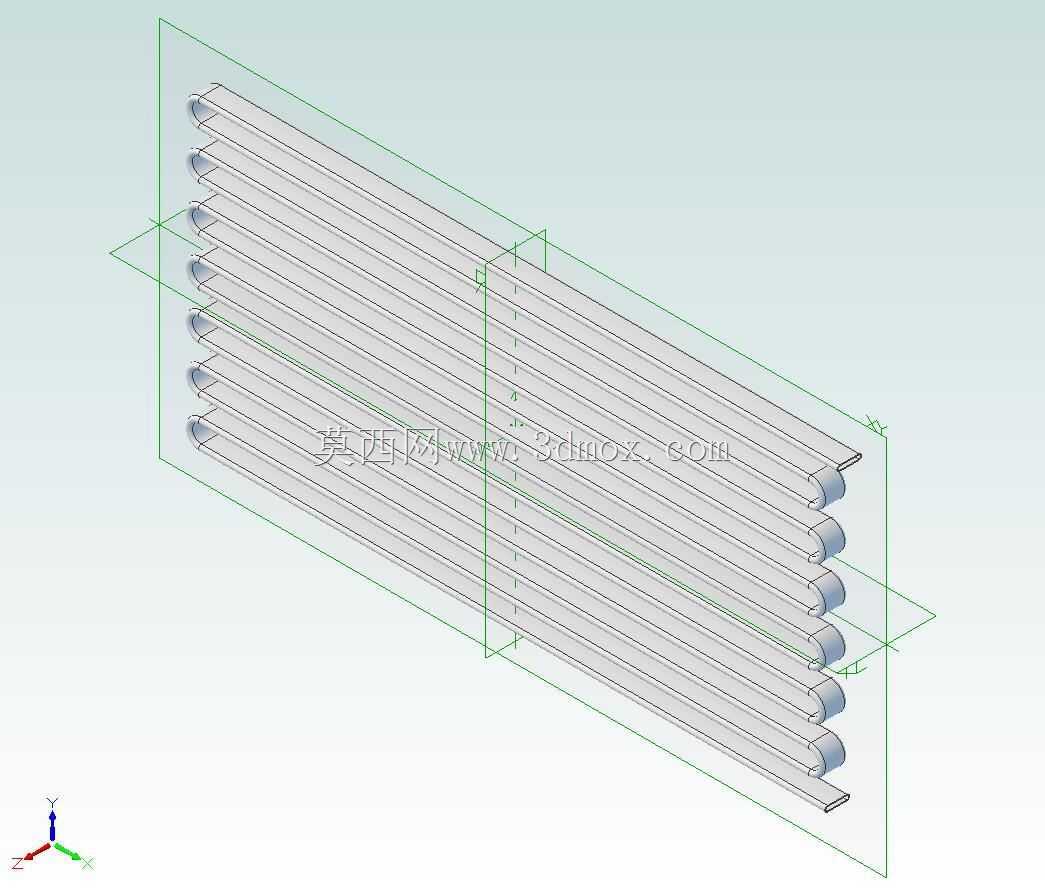

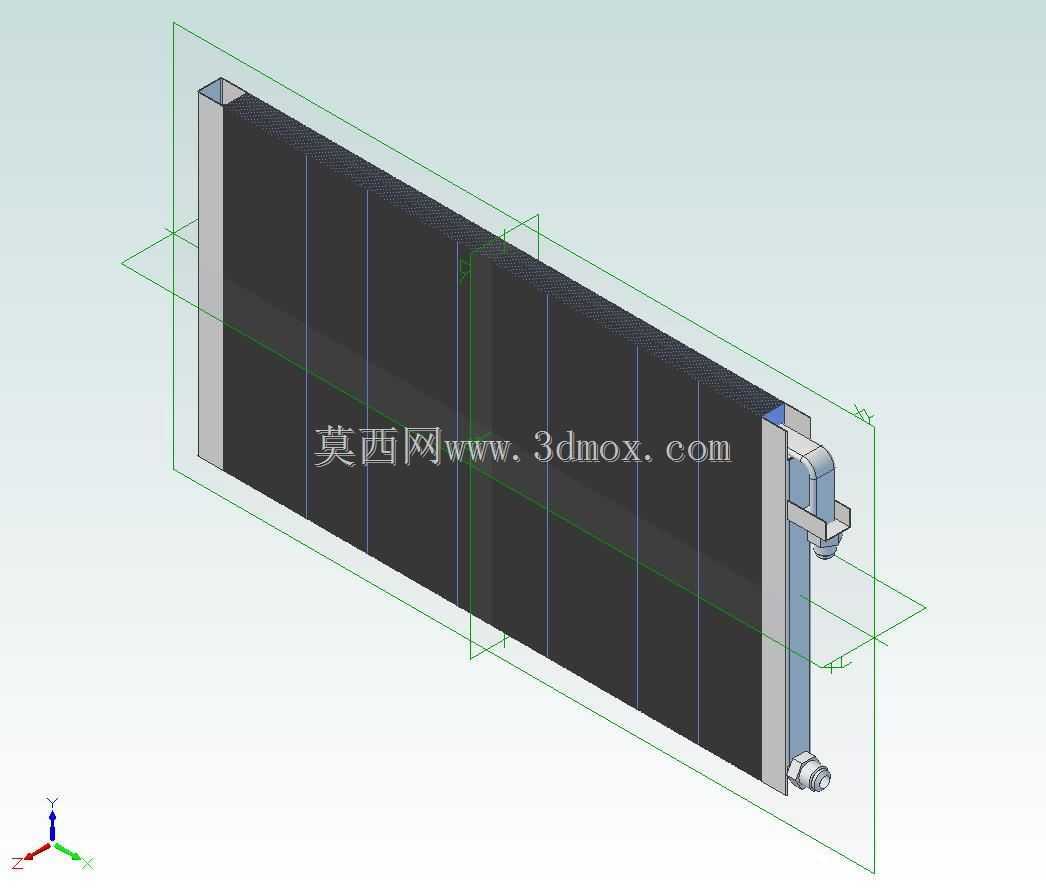

　　在实际应用中，这类冷凝器多用于乘用车或轻型车辆的空调制冷系统。前端舱内空间通常十分紧张，水箱、风扇、喇叭、线束、保险杠支撑件等都会争夺同一区域，因此薄型芯体设计有利于在有限厚度内获得足够迎风面积。模型中的绿色参考框可用于检查外包络尺寸，评估芯体与周边零件的安全间隙；侧面接头的突出位置则直接影响硬管或软管的弯曲半径，若边界控制不当，装车后可能出现管路干涉、维修空间不足或振动磨损。

　　设计时需要同时考虑换热效率与空气侧压损。芯体高度和宽度决定迎风面积，厚度则影响翅片层数和空气通过阻力；过大的芯体虽然能提升冷凝能力，但会增加风阻，并可能削弱后方散热器的冷却风量。接头朝向、集流管直径和安装点位置应结合车架或水箱横梁确定，保证模块能够整体装入，并且在车辆振动工况下保持可靠固定。对于三维结构设计人员，该模型可用于冷却模块布置校核、空调管路走向分析、冷凝器与风扇罩间隙检查，以及售前方案阶段的安装边界确认。
