十寸十叶24V车载冷却散热风机结构

　　该结构对应车辆冷却系统中常见的辅助电子扇，主要布置在散热器、空调冷凝器或中冷器附近，用于在车速较低、怠速等待、爬坡负载或环境温度较高时补足迎面风量。实车使用中，它并不替代自然迎风，而是在热交换器前后压差不足、空气流量下降时介入，使冷却液、冷媒或增压空气维持在设计温度区间，避免发动机热衰减、空调制冷能力波动以及电控部件因高温降额。

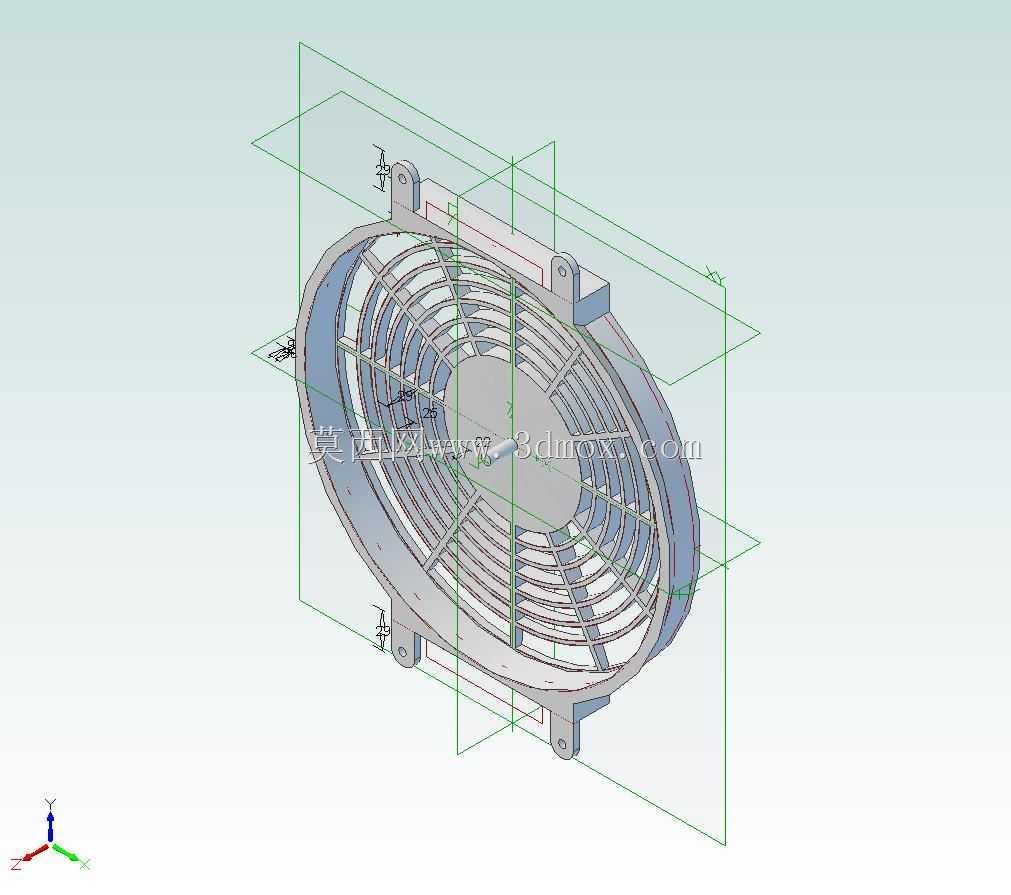

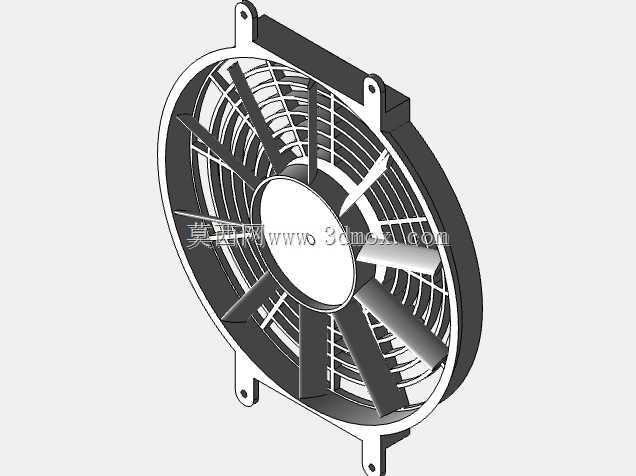

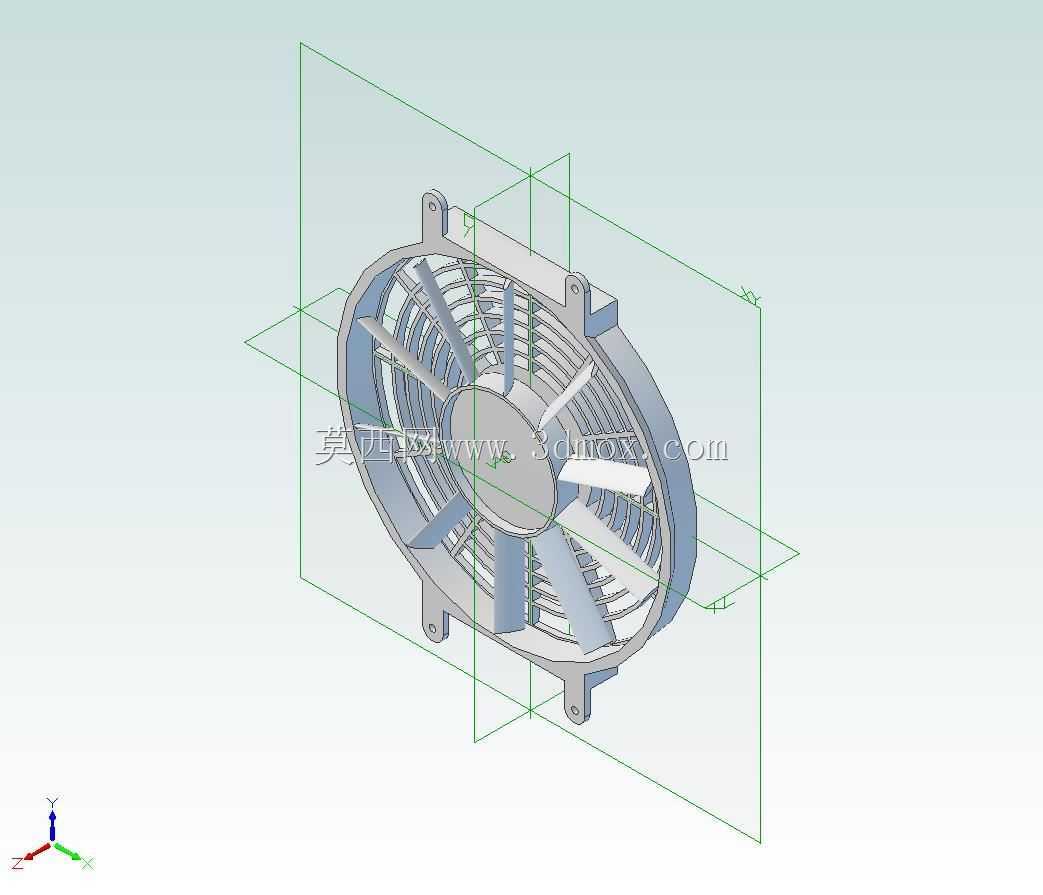

　　外形采用十寸量级圆形轴流风机方案，外圈为带安装支耳的护风框，中心布置电机座，十片叶片沿轮毂周向均布。护风框一方面承担风叶防护，避免线束、胶条或维修工具进入旋转区域；另一方面与散热器面罩、导风罩形成相对封闭的气流通道，减少边缘回流。模型中可见框架四周预留的固定孔位和支耳结构，这些边界在整车布置时需要优先核对：孔距决定能否直接匹配冷凝器或水箱支架，框架厚度影响与保险杠、横梁、管路之间的安全间隙，扇叶旋转包络则要与后方散热鳍片、前方格栅保持合理距离。

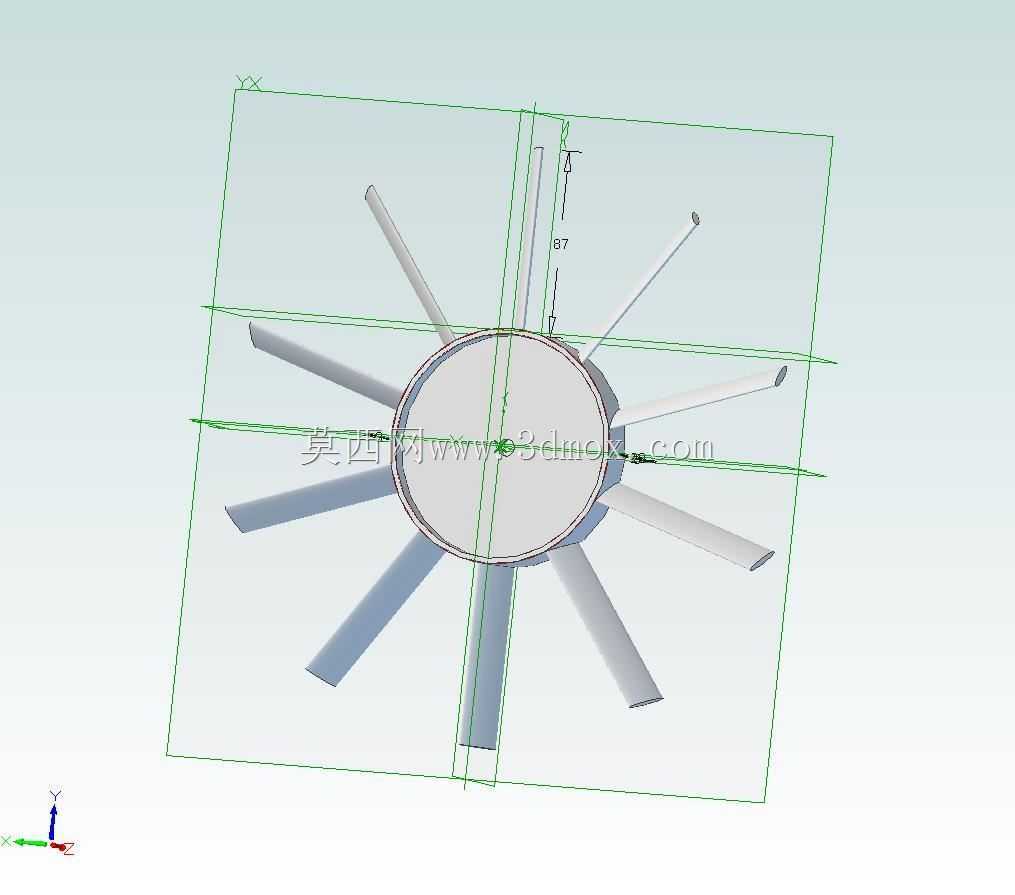

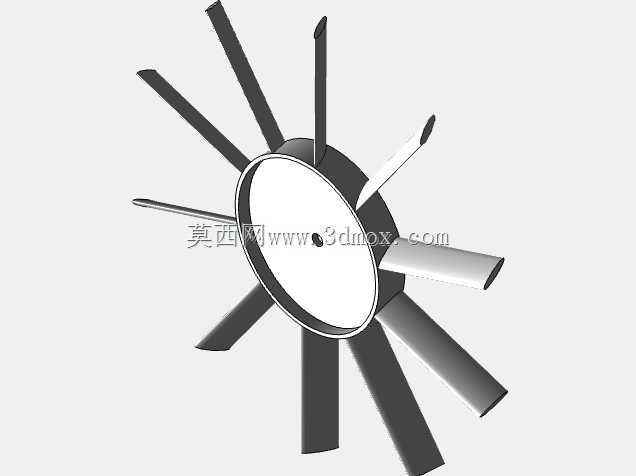

　　设计思路上，十叶结构相比少叶方案更强调风量连续性与噪声控制。叶片在旋转时依次切过空气，周向气流脉动更细密，适合客车、工程车、改装车以及 stationary 冷却单元等对振动和噪声较敏感的场景。叶型并非简单平板，而是带有扭转角和弯弧，根部与轮毂过渡较宽，有利于承受启动扭矩和长期交变载荷；叶尖靠近护圈，可压低叶尖泄漏，提高有效送风面积。中心电机区域通过放射状支撑筋与外框连接，支撑筋数量、宽度和角度会同时影响刚度、风阻与噪声，建模时不能只按外观处理，应保留其真实截面和连接关系。

　　安装层面，24V供电特征决定其更偏向商用车、工程机械或柴油车辆平台。选型时除关注风扇外径和厚度，还要结合散热模块迎风面尺寸判断覆盖比例；风机过小会造成中心区域风量集中而边缘换热不足，过大则可能与车身件干涉。接线端、插接件位置和线束走向也应在三维布局阶段同步检查，避免装车后被皮带、管路或维护工具摩擦。

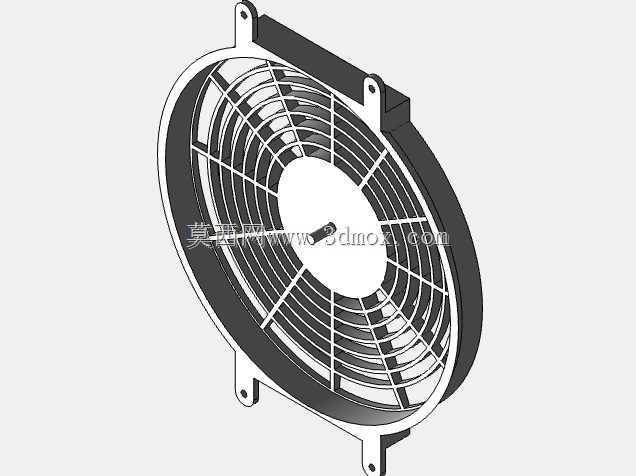

　　从结构拆解角度看，该模型适合用于冷却包络分析、支架匹配、风扇与冷凝器间距校核以及维修拆装路径验证。外框支耳可作为刚性安装点，也可配合减震胶套降低电机振动向车架传递；后侧防护网格能够阻挡大尺寸异物，但会带来一定风阻，因此网格密度需要在防护等级与通风效率之间平衡。整体结构没有复杂传动链，核心矛盾集中在气动外形、安装边界、旋转安全间隙和热管理匹配上，工程评审时应围绕这些要点展开，而不是单独追求叶片数量或外观饱满度。
