薄型分体式塑料防护壳体结构设计

　　这类薄型分体盒体在工业现场的使用场景非常集中，多数时候作为小型控制模块、传感调理单元、低压接线端子排或者桌面型检测小装置的外防护件，嵌入到试验台架、设备侧挂控制区、桌面工装工位里使用，它不需要承担重型载荷，核心作用是把内部零散的电路板、接线点位、小型功能元件完全罩合，避免车间里的粉尘飞溅、工具误触、接线拉扯带来的故障，也能让零散安装的元件形成规整的独立功能单元，方便整机组装时整体嵌装、后期维护时直接开盖检修。

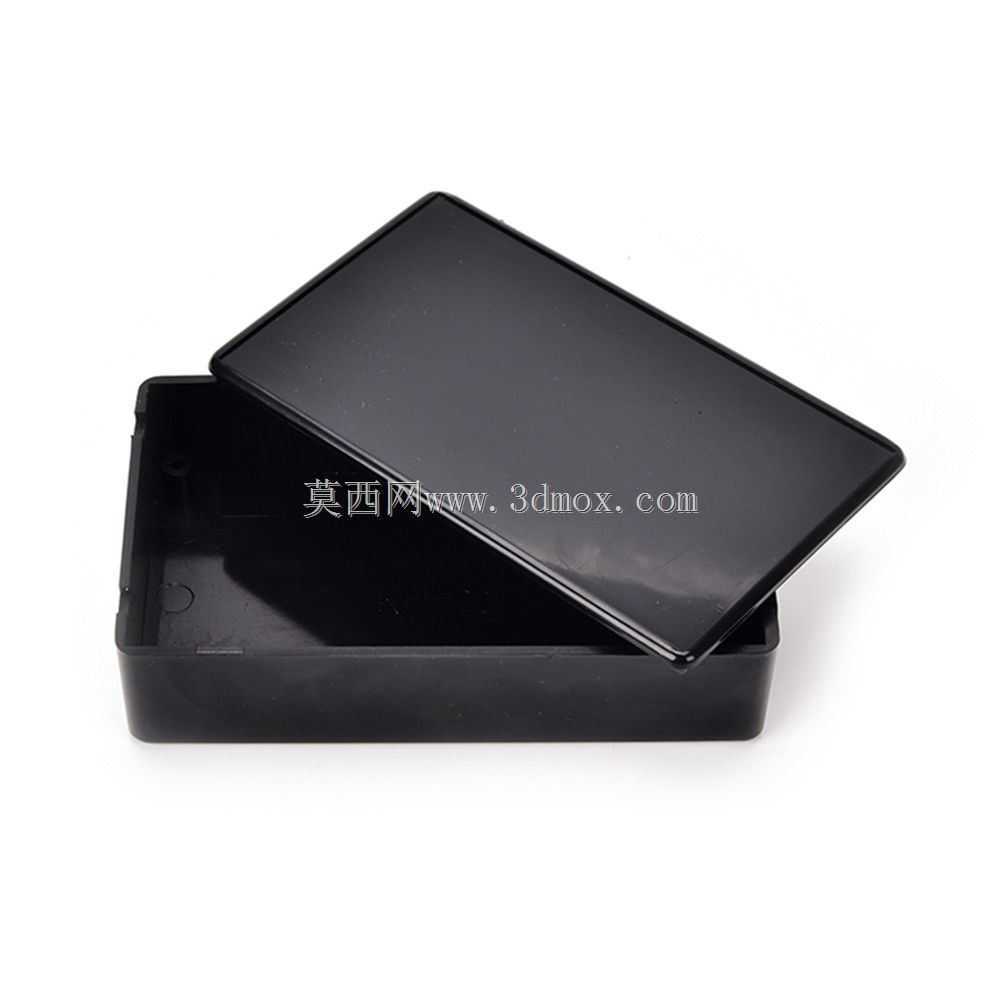

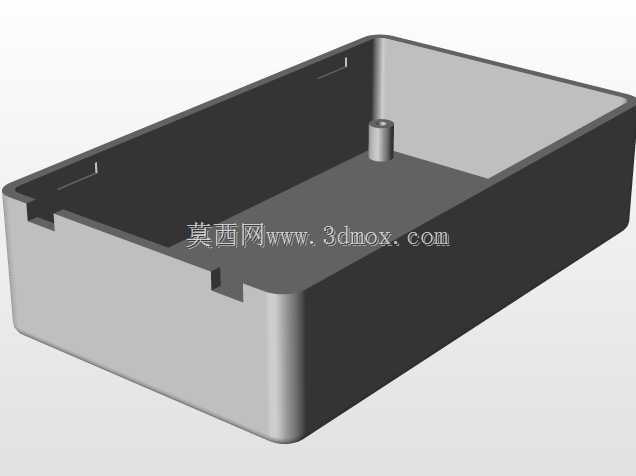

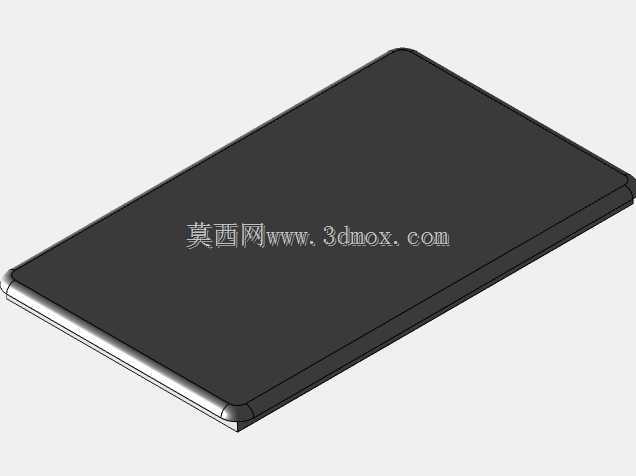

　　从结构设计思路来看，这款壳体采用底座加平置上盖的分体配合形式，整体做扁平化矩形布局，长宽方向预留了充足的内部铺放空间，高度方向压缩到很低的尺寸，适配内部元件本身厚度不大的使用需求，不会占用过多垂直安装空间。底座做深槽式围边，四周侧壁一体成型，槽底预留平整安装基面，可以直接在内部锁固PCB板、安装导轨或者固定绝缘衬板，侧壁边缘做配合止口结构，上盖对应做成平板式扣合面，盖合之后围边和上盖的贴合面形成连续的遮挡缝隙，既可以阻挡大颗粒粉尘落入盒内，也能避免日常擦拭时液体顺着接缝直接渗入内部。

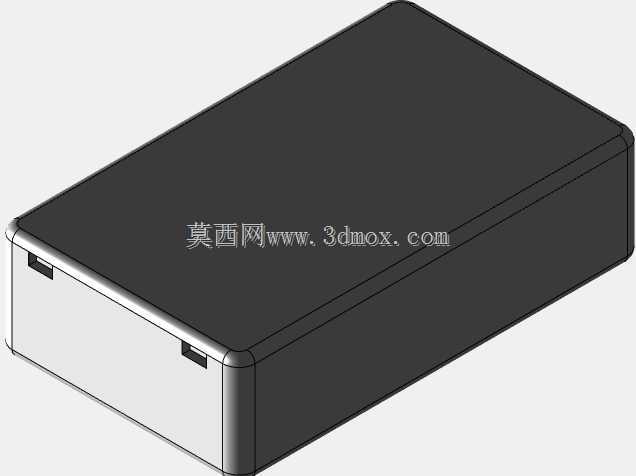

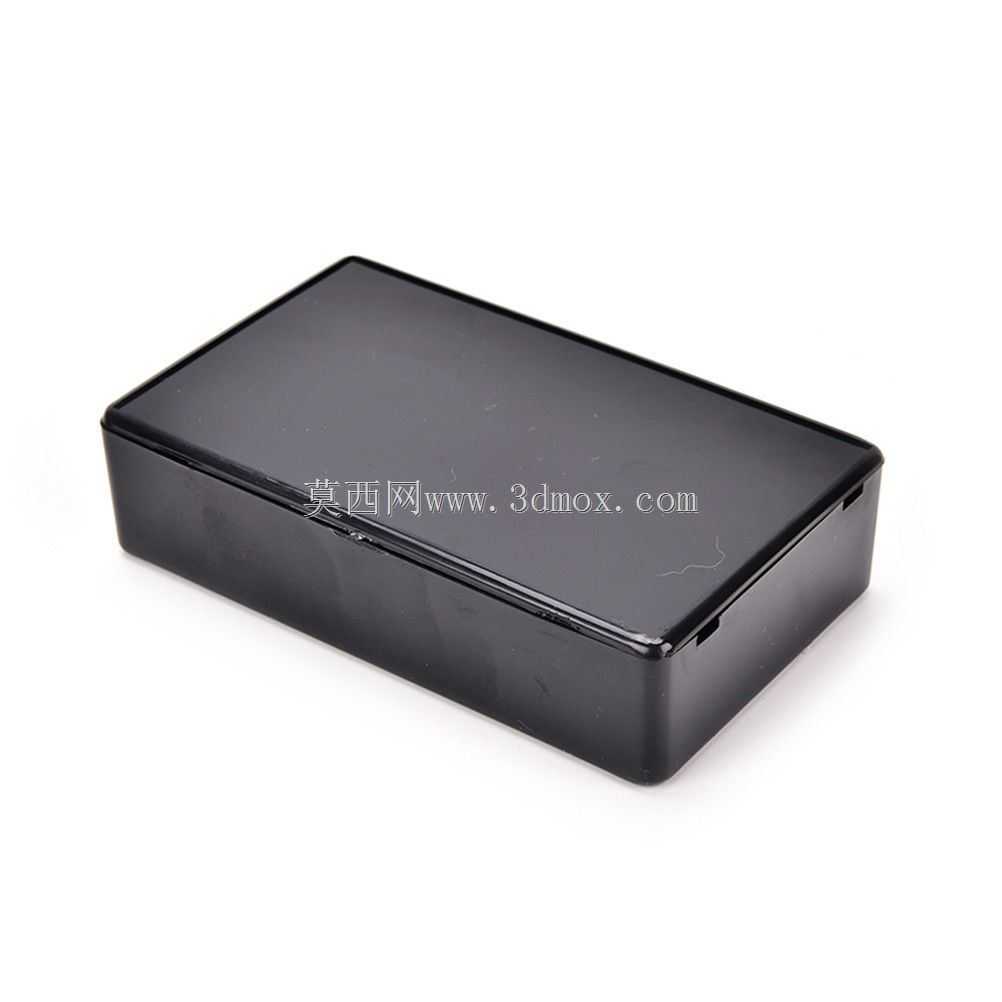

　　外形边界上这款盒体的外轮廓尺寸为100mm×60mm×25mm，安装时需要在整机面板或者安装工位上预留出略大于长宽尺寸的嵌放空间，高度方向25mm的总厚度意味着即使在双层布局的控制柜层板之间、桌面设备的底部夹层里也能轻松布置，不会和周边相邻元件产生干涉。底座的槽内净空要扣除四周侧壁的壁厚，实际可用的内部安装平面略小于外轮廓长宽，内部可用高度也需要减去底壁和上盖的壁厚，排布内部元件时要提前核对元件的最高高度，避免盖合之后元件顶到上盖内表面。

　　实际选型和结构校核时，首先要关注配合止口的扣合间隙，间隙过大盖合后会出现松动错位，防护效果打折扣，间隙过小则注塑成型后容易出现盖合不到位、拆装卡滞的问题，批量生产时还要在边角位置做均匀的圆角过渡，减少注塑件的应力集中，避免薄型侧壁冷却后出现翘曲变形。如果需要在壳体侧面引出线缆、加装操作按钮或者指示灯，可以在对应侧壁位置预先预留开孔位，不需要额外改动主体的扣合结构；如果需要长期固定在安装面上，也可以在底座底面向外延伸带安装孔的固定耳，或者直接在槽底的沉台位打螺丝从内部锁附到安装板上，整个壳体的结构形式简单，模具开模成本低，非常适配小批量工业控制装置、定制化工装的外防护需求，既可以作为独立的元件收纳盒使用，也可以作为整套小型设备的主机外壳直接完成整机外观封装。
