矩形管端封堵塞20-40规格结构设计

　　该封堵塞主要用于矩形截面管材的端部封闭，常见于设备机架、工装台架、仓储货架、钣金柜体支撑腿以及焊接框架的收尾工序。现场使用时，管材切割后端面往往存在毛刺、锐边和外露空腔，若不处理，既容易划伤操作人员，也会让粉尘、切削液、焊渣或清洁用水进入管内，长期造成内部锈蚀并积存杂物。此件通过压入方式嵌在管端，能够把开口封闭，同时形成平整的接触端面，在设备落位、框架堆叠和支腿防护场景中承担隔离与缓冲作用。

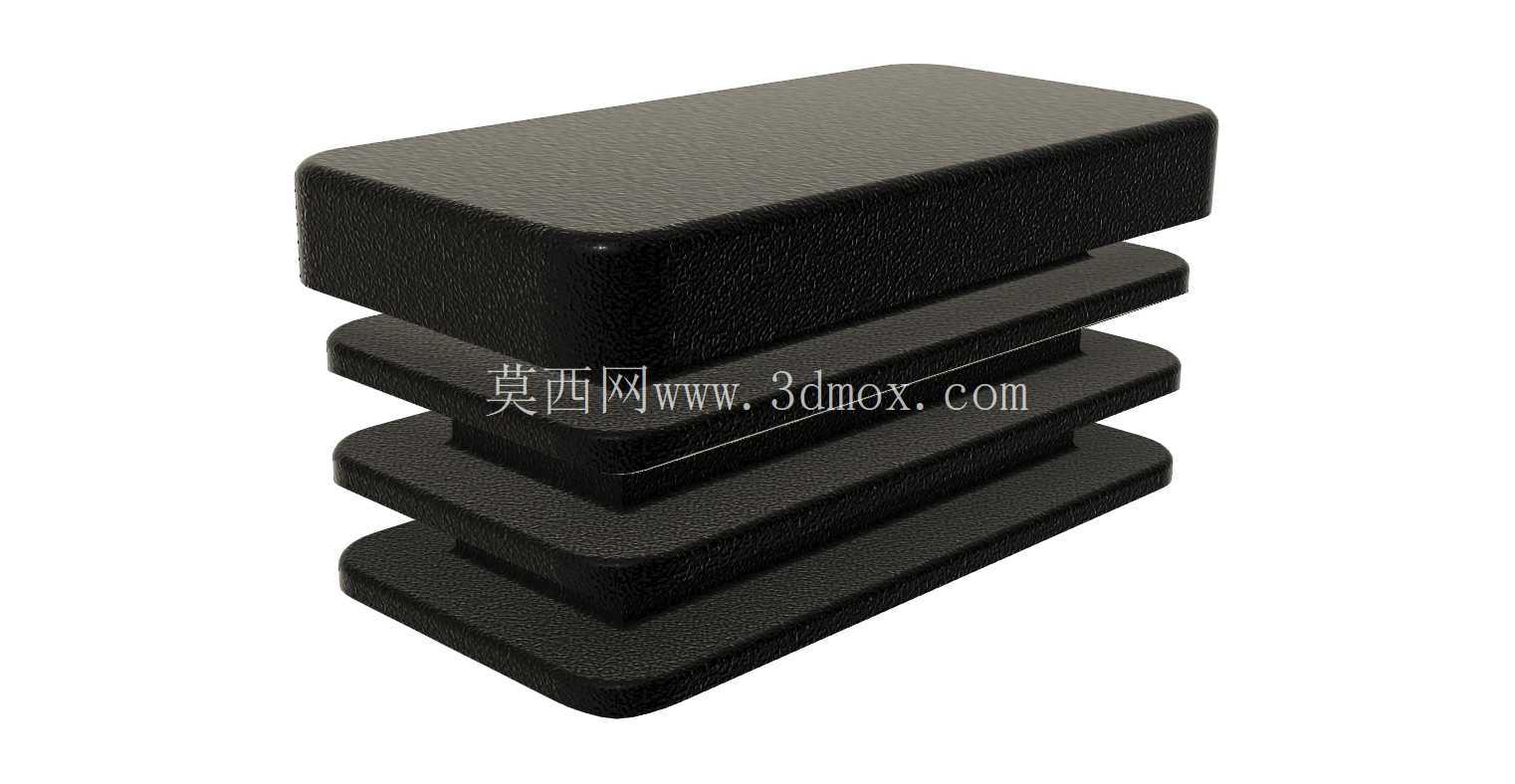

　　从结构上看，模型采用分层式塞体思路：顶部为带圆角的矩形封盖，轮廓略大于管内孔，用于覆盖管口边缘；下方设置多级平行肋板，肋片沿塞入方向形成弹性压缩量。装配时肋片先进入管腔，借助材料自身变形贴紧内壁，随后封盖端面压到管材切口处完成限位。多层肋板不是简单重复造型，而是为了在不同内壁公差下保持接触压力：管材实际内孔会因轧制公差、壁厚偏差和切割变形产生波动，连续肋片可以分段补偿尺寸误差，避免单点过盈导致压装困难，也防止过盈不足造成松脱。

　　外形边界围绕20×40矩形管建立，长宽方向与管腔截面对应，边角做圆角过渡，既减少应力集中，也便于导入。封盖厚度需要兼顾遮盖能力和压装手感，过薄会在踩踏或支撑时出现凹陷，过厚则增加材料消耗并影响外观。肋片间距、拔模斜度和端部倒角共同决定装配路径：前端倒角负责找正，斜度使塞体在敲击或压入时逐渐涨紧，肋片根部保留连接强度，外缘则提供摩擦锁定。

　　在设备设计中，这类零件虽然尺寸小，却直接关系到机架的安全性和外观质量。选型时不能只看外部封盖尺寸，还要核对管材内孔、壁厚、塞体有效插入深度以及承载接触面。若用于移动设备支腿，封堵塞还可与可调脚杯、防滑垫配合，降低金属管端与地面的硬接触；若用于喷涂前处理工序，则需考虑塞件耐温与遮蔽效果，避免清洗液进入腔体。建模时应把封盖、肋片、导入倒角和圆角作为连续实体处理，重点检查塞入方向的干涉、肋片压缩后的接触区域以及端面平齐状态，使结构既能顺利压装，又能在长期振动和轻微冲击下保持稳定。
