内螺纹多层管直通紧固液压接头

　　在水暖、小型液压站、净水设备以及多层复合管布设场景里，管端与阀件、泵口、分水块之间的过渡连接，往往是现场最容易被忽略却又直接决定泄漏率的环节。这款直通紧固接头正是针对PEX-AL-PEX铝塑复合管16×2mm规格开发的端接件，一端采用BSPP1/2也就是G1/2平行内螺纹，用来对接带外螺纹的阀口、减压阀或设备接口；另一端为卡套式快接结构，供多层管直接插入，无需对管端套丝或焊接。

　　从整机布置角度看，这类接头常出现在紧凑的阀岛周边、设备背板管路区以及住宅给排水支管上。铝塑复合管兼具金属层的阻氧、抗变形能力和塑料层的耐腐蚀、易弯曲特性，但管端如果仅靠普通箍圈压紧，长期受压力脉动和温度变化影响容易出现松脱。该接头内部设置了夹持环与密封件，插管到位后，夹持环咬住管材外层，密封件在管壁与接头本体之间形成径向压缩，既阻止介质外渗，也限制管子在压力冲击下回脱。

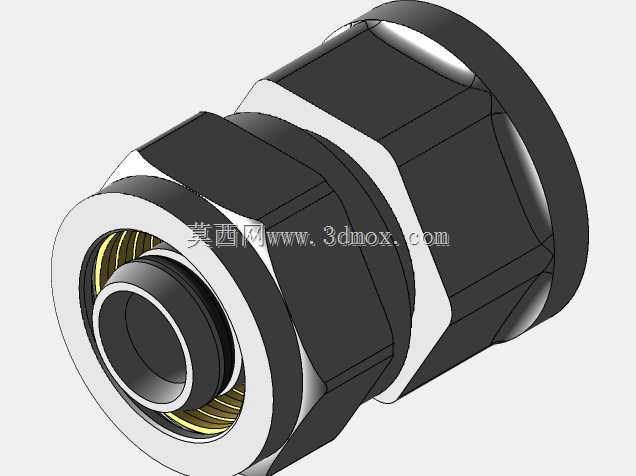

　　结构外形上，接头中段设计有六角扳拧面，安装时可用开口扳手固定本体，再旋转锁紧螺母，避免内螺纹端随动扭伤阀口。靠近螺纹侧的大直径端面用于容纳密封面，内螺纹端可配合平面密封垫或对应G1/2外螺纹端面实现密封；插管端则通过阶梯内孔引导管材进入，减少斜插造成的密封圈切边。建模时需要重点还原内孔台阶、六角面、外圆滚压或夹持轮廓以及端部倒角，这些特征不仅影响外观，更决定装配干涉检查是否准确。

　　安装边界方面，G1/2内螺纹端的轴向长度和外接圆尺寸要预留扳手空间，六角区域周围应留出足够操作间隙；插管端需保证管材切口平直、去毛刺，插入深度达到定位台阶，才能让夹持与密封同时生效。管路走向设计时，接头附近不宜承受过大横向拉力，复合管弯曲半径也应满足材料要求，避免在接头根部形成持续弯矩。

　　三维结构核对中，应关注内螺纹流通直径与多层管内径的过渡关系，避免台阶过大造成局部流阻突增；本体壁厚在螺纹根部和六角过渡处最关键，既要承受额定工作压力，又要控制整体重量和外形尺寸。对设备选型人员而言，这类接头的价值在于把标准化螺纹接口与柔性多层管快速整合，减少现场加工工序；对结构建模人员而言，完整表达内外轮廓、扳拧面和密封配合位置，才能在管路装配仿真中真实反映安装顺序与维护空间。
