LOTES PCIE X16板卡插槽连接器

　　在台式计算机主板、工业控制板卡、服务器扩展背板以及图形工作站的板级互连设计中，PCI Express X16插槽承担着高速外设与主机系统之间的机械承载和信号传输任务。该类连接器通常用于安装独立显卡、高速采集卡、NVMe扩展阵列卡、FPGA加速卡等长尺寸板卡，既要保证数百个触点在长期振动、温变环境下的可靠接触，又要为板卡端部提供定位、锁止和插拔导向。

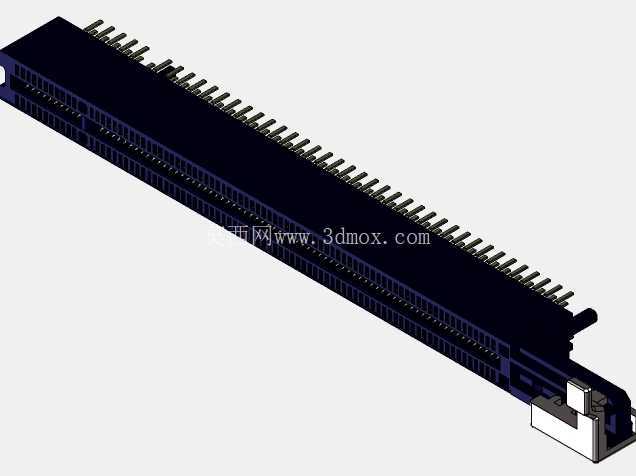

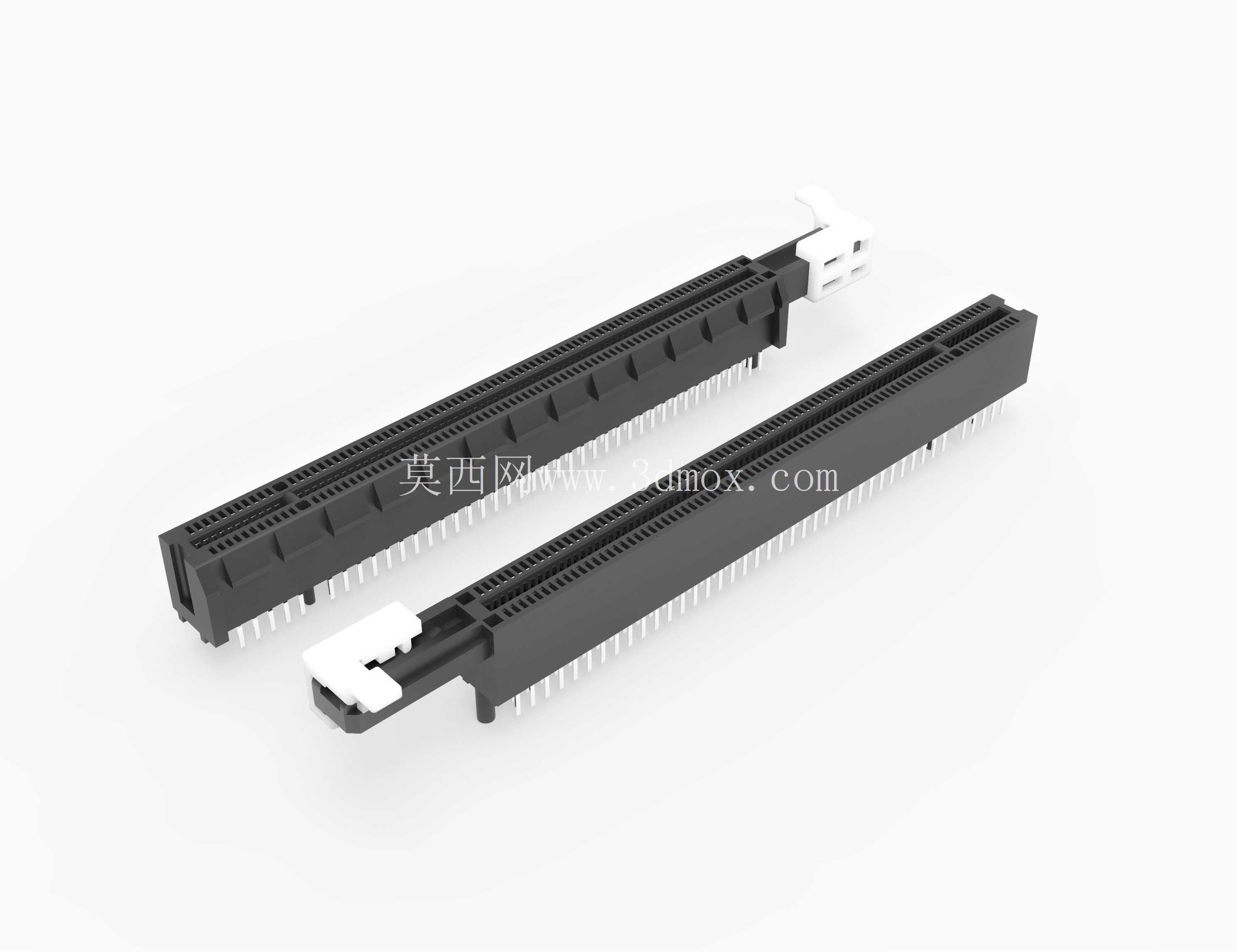

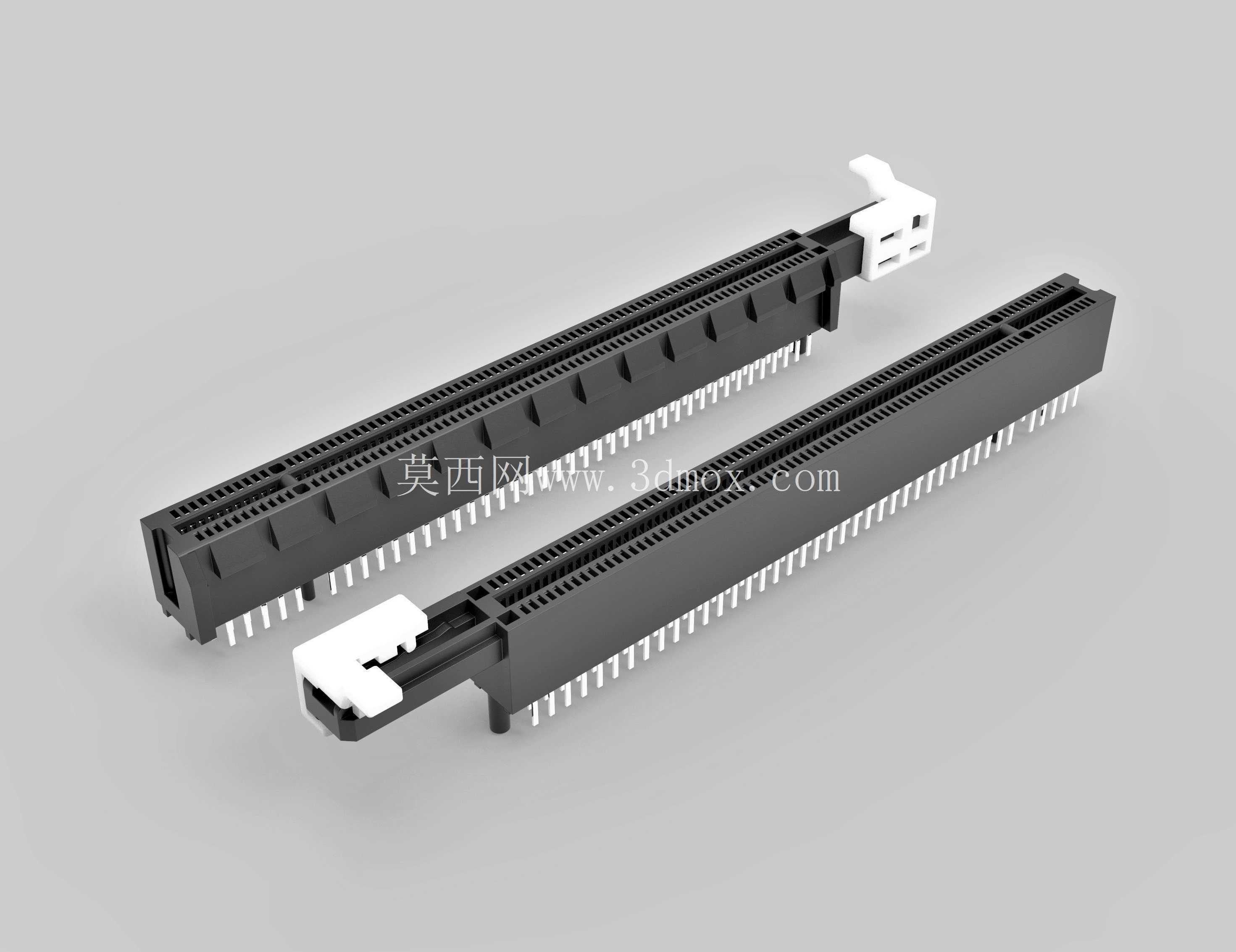

　　这套模型还原的是LOTES规格PCI Express X16连接器，主体为黑色绝缘塑壳，沿长度方向布置双排密集接触端子。端子从插槽本体两侧向下伸出，适配PCB穿孔焊接或压接工艺；建模时保留了端子间距、塑壳分段加强筋、槽口导向斜面以及端部卡扣结构，能够在整机布局阶段直接用于干涉检查。插槽内部的隔筋和键位特征对应PCIe卡金手指的分段缺口，可防止错误规格板卡反向插入。

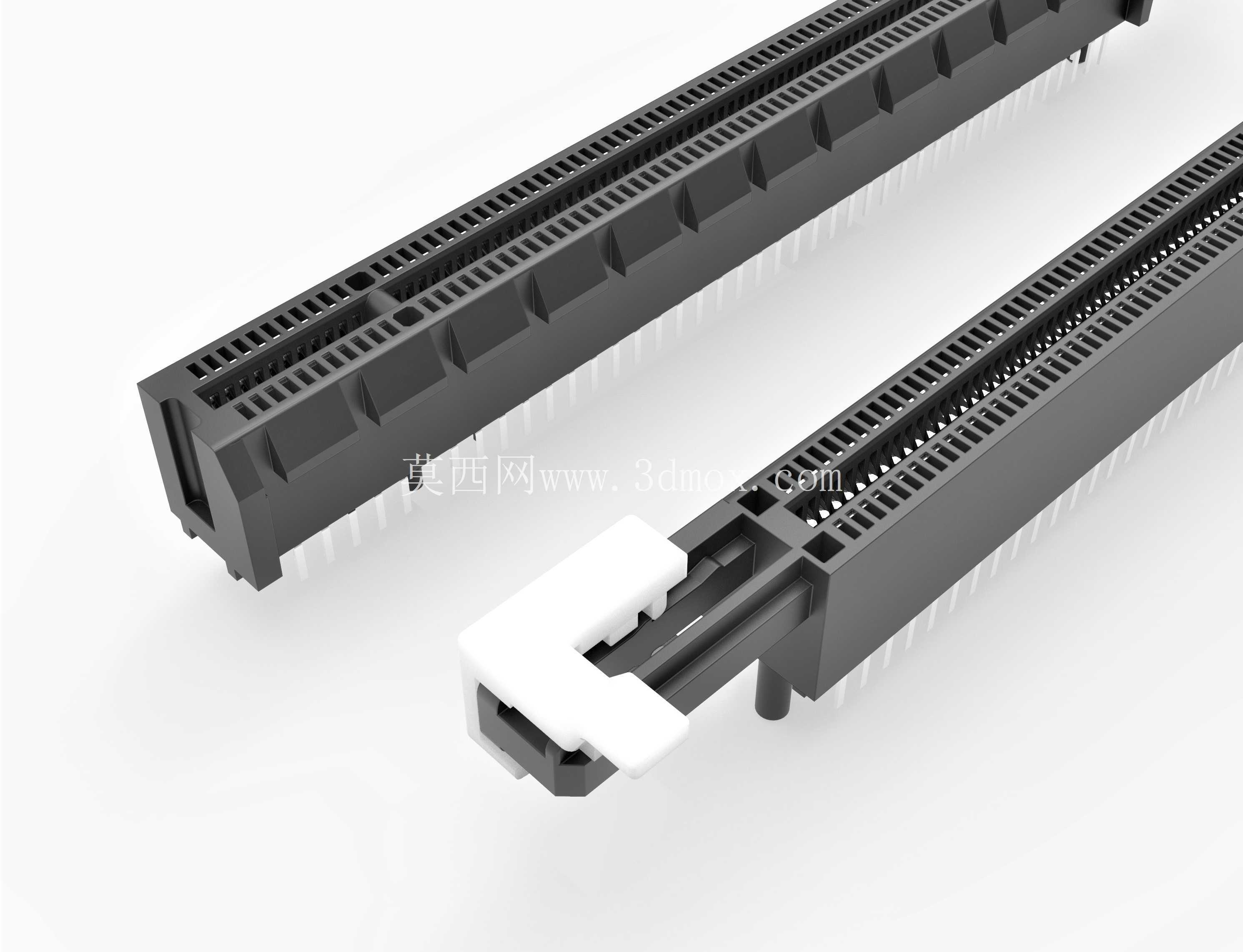

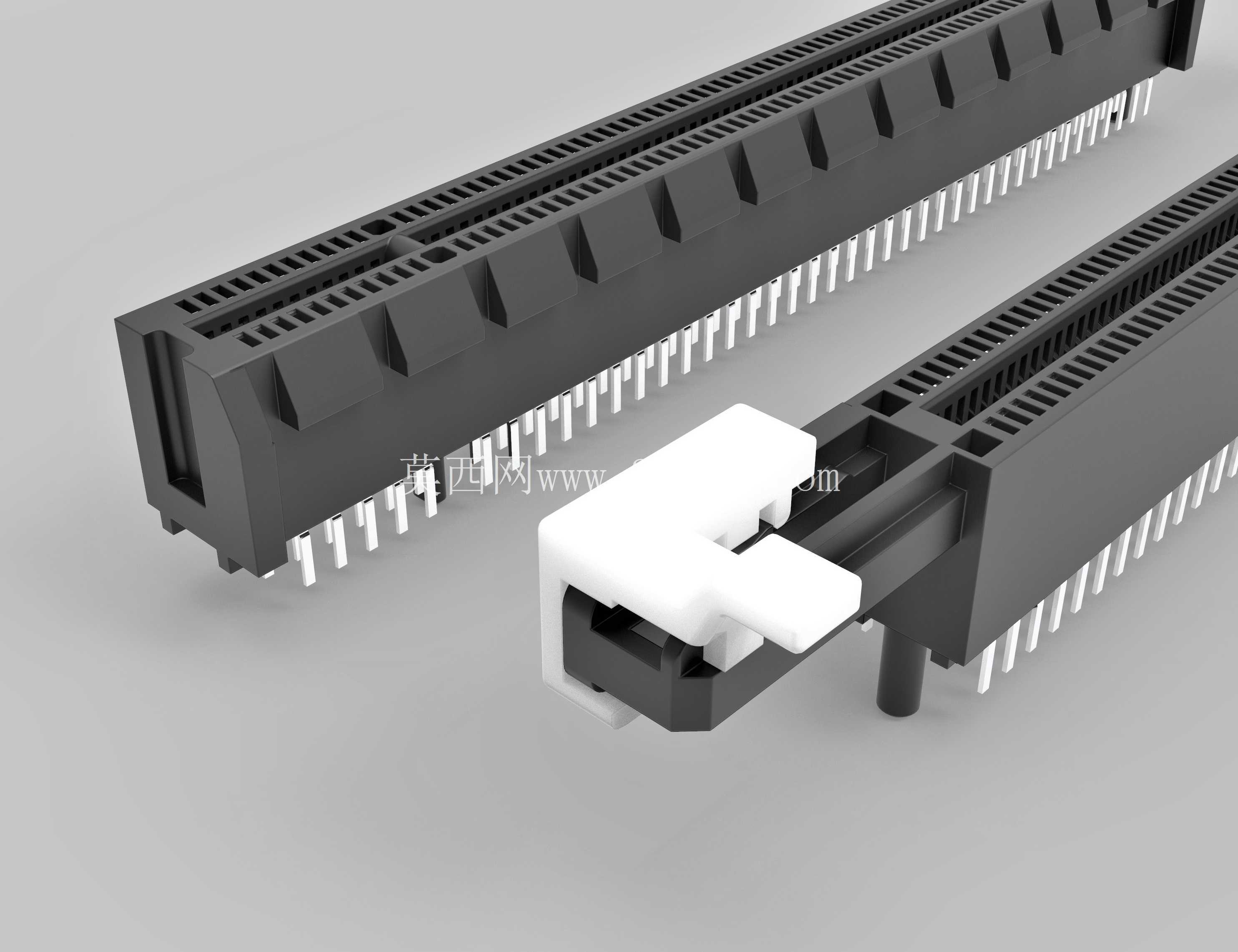

　　端部白色锁扣是该型号的明显结构特征。板卡沿插槽法向压入后，卡扣绕端部支点闭合，压住板卡金手指端的缺口或肩部，使板卡在运输、风扇振动和热膨胀循环中不易松脱。拆卸时先打开锁扣，再沿竖直方向均匀拔板，可避免单侧受力造成金手指翘曲或焊点疲劳。模型中锁扣与本体之间的旋转间隙、扣合高度和开启姿态均有体现，适合用于机构运动校核。

　　从安装边界看，X16插槽长度明显大于X1、X4和X8规格，PCB布局时需要在插槽两端预留手指操作空间，尤其锁扣侧应避开高大电容、散热片和线缆连接器。插槽下方及周边需布置连续焊盘和禁布区，端子穿出区域不能与底层壳体、加强板或散热模组冲突。板卡插入后，其上方高度还受显卡散热器、机箱侧板和风道约束，因此在三维装配中不仅要放置连接器本体，还应结合金手指卡板、板卡厚度、端部卡扣开启轨迹一起检查。

　　结构设计上，塑壳外壁的纵向肋条用于提升插拔时的抗弯刚度，槽口入口处的倒角可吸收板卡初始对位偏差。密集端子采用分段支撑，减少长槽整体翘曲；两侧焊脚形成主要机械固定，接触端子则提供电气连接。对于服务器和工控机，工程师还会关注插槽附近的固定螺柱、显卡支撑架以及机箱挡片位置，因为长板卡受振动时，端部锁扣和挡板共同构成约束链。

　　在三维建模和选型工作中，该类连接器适合导入主板总成、扩展坞、工控主机或测试工装中，用于验证板卡插拔路径、锁扣操作空间、PCB堆叠高度和周边器件避让。模型外形按实物比例表达，黑色槽体、白色卡扣与金属端子分区清晰，既可用于结构评审，也能作为电子设备装配训练、板卡工装设计和整机布线参考。实际应用时，应将插槽视为高精度板级互连部件，而不是单纯的塑料长条：接触可靠性来自端子保持力、焊接强度、卡扣锁止和板卡端部约束的共同作用，任何一处安装空间被压缩，都可能在后期维护或批量生产中转化为插拔困难、接触不良或焊点损伤。
