十英寸吉他音箱低音扬声器外观结构

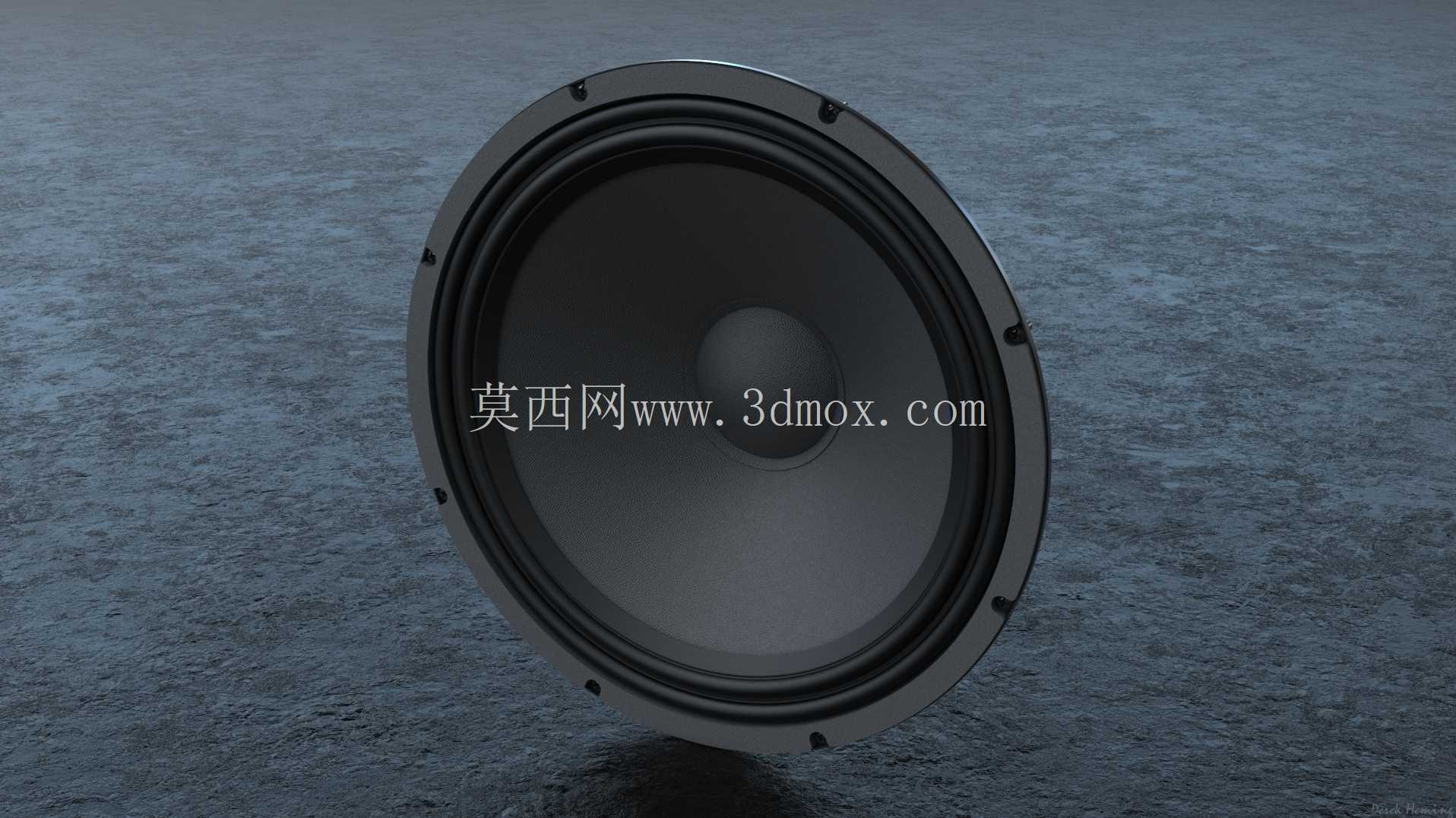

　　该结构面向电声设备中的低频重放单元，主要用于吉他箱体、舞台返听、小型扩声音箱等场景。十英寸口径在便携性、低频量感和安装空间之间取得平衡，常见于开放式或半开放式吉他音箱，也可作为组合式音响系统中的低音通道参考件。模型重点呈现外露的声学与安装部分，包括锥形振膜、折环、防尘帽、盆架外缘以及周向安装孔位；背部磁路、接线端子和支撑框未纳入，因此更适合用于外观方案确认、箱体布局干涉检查和展示级渲染，而不是直接作为完整磁路或声学性能设计依据。

　　从实际装配角度看，扬声器前表面需要与箱体挡板贴合，盆架外缘的多个孔位用于螺钉固定。设计箱体时，应先确定挡板开孔直径、螺钉分布圆、单元沉台深度以及前表面突出量，避免振膜大行程运动时与箱体内部支撑件、线材或吸音材料发生接触。十英寸单元的径向尺寸较大，箱体内还需预留磁钢和盆架背部空间；若该模型仅保留正面结构，则在工程细化阶段应补充磁路总成、端子位置和密封面尺寸。

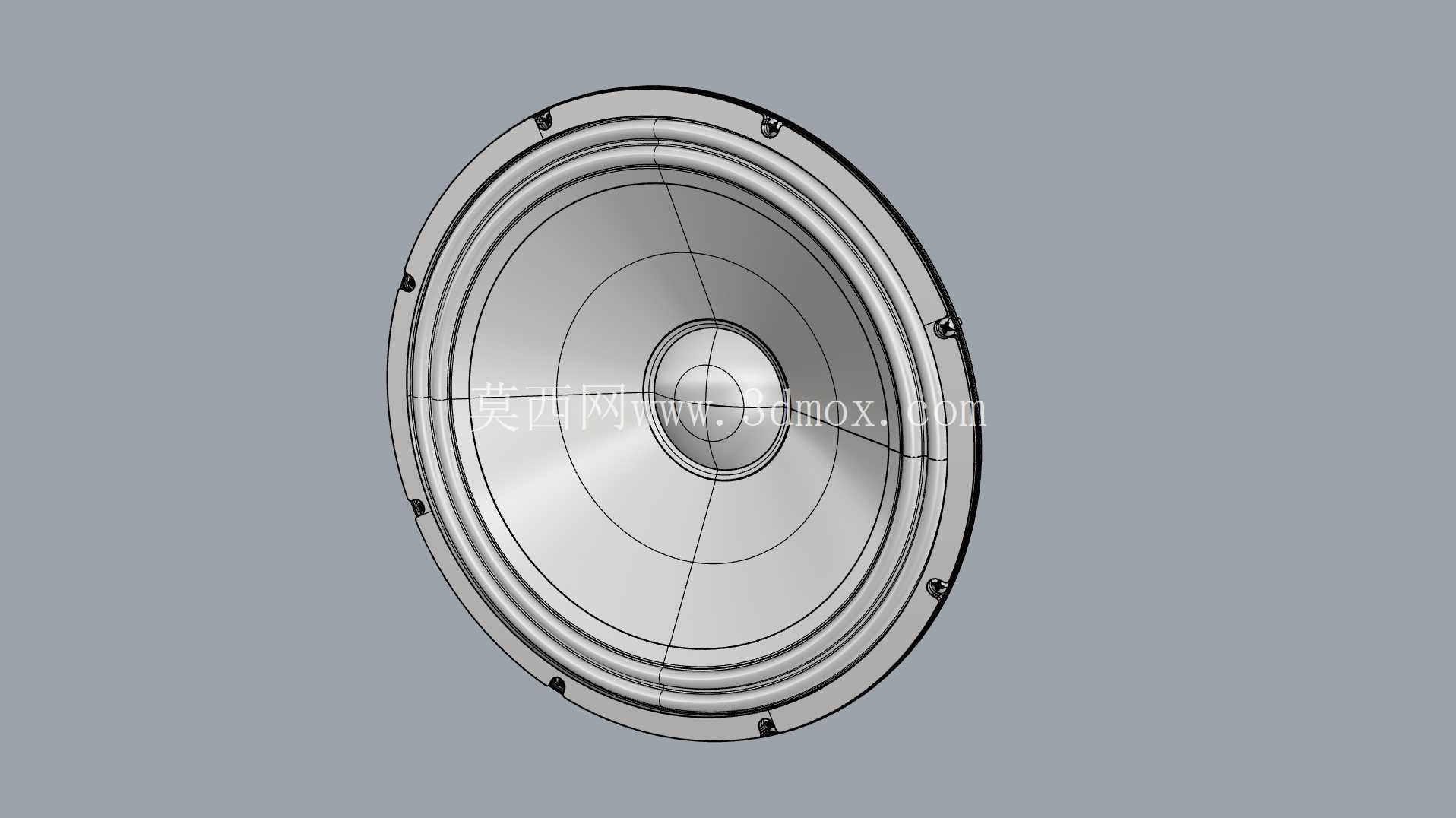

　　锥形振膜是视觉和声学功能的核心区域，其曲面由中心向边缘逐渐过渡，中心防尘帽用于保护音圈区域并形成连续外观。折环位于振膜与盆架之间，承担往复运动时的定位和回复作用，建模时需要保持环形截面的连续曲率，避免出现尖角或厚度突变。盆架外缘采用近似圆形的法兰轮廓，孔位沿周向均布，既传递安装载荷，也保证单元与挡板之间压力均匀。对于吉他音箱而言，低频单元并不追求家用高保真音箱的全部细节，而更关注功率承载、冲程余量、结构刚性以及在乐队演奏环境中的可靠安装。

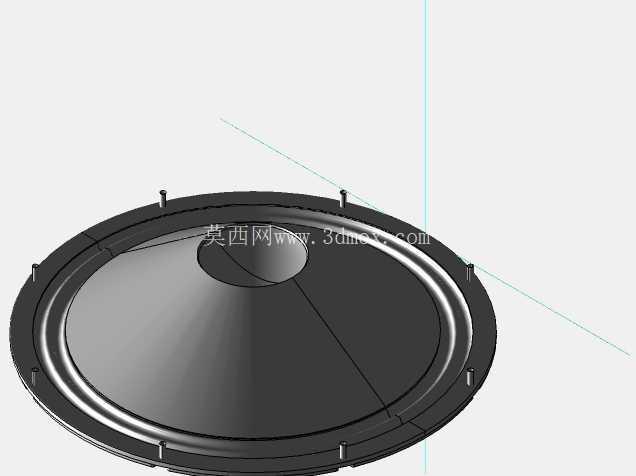

　　建模处理上，可将整体拆分为振膜、折环、防尘帽、盆架和安装孔特征几个部分。旋转对称主体适合用回转方式建立基础曲面，再对阵列孔位进行切除；外缘局部倒角和台阶需要保留，因为这些区域会影响挡板贴合、螺钉压紧以及视觉层次。单位采用英制表达时，十英寸对应约254毫米，工程转换中应统一毫米、英寸和小数位，避免孔位圆直径或外形半径在导入不同软件后产生比例偏差。若用于钣金或木质箱体设计，还应结合材料厚度设置让位槽、密封垫和螺钉长度，使扬声器在频繁搬运和高声压工况下保持稳定。
