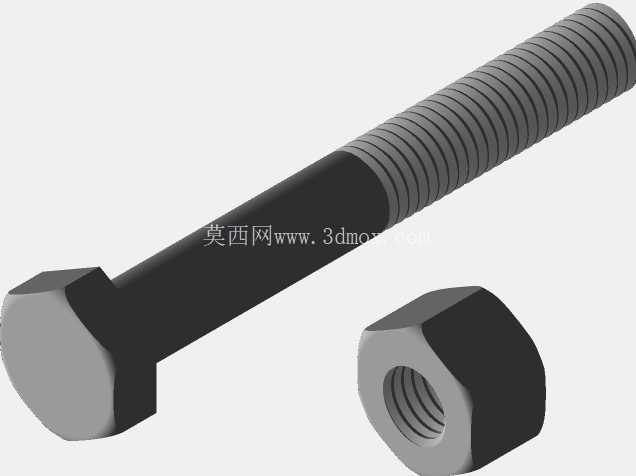

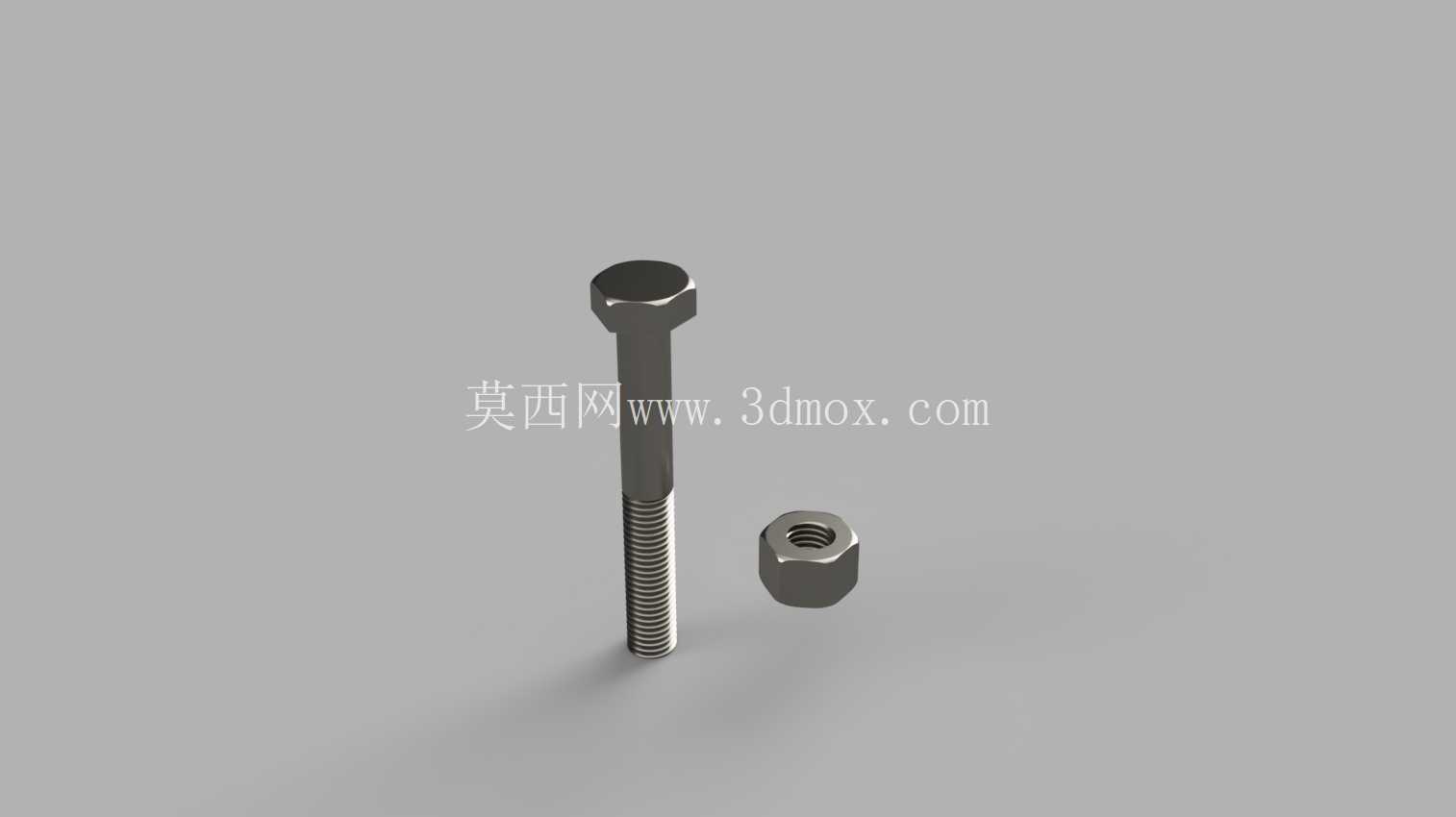

M12规格90毫米长六角头螺栓配螺母紧固组件

　　这套六角头紧固组件包含一根公称直径12mm、螺杆有效长度90mm的外螺纹螺栓，以及一枚同规格配套六角螺母，是机械装配场景里应用覆盖面极广的可拆卸紧固元件。从现场选型的实际逻辑来看，这类长杆螺栓常被用在阀体支架拼接、减速机壳体侧装、输送线铝型材框架跨层锁紧、工装夹具底座固定这类需要穿透多层叠装零件的工位：90mm的螺杆长度可以容纳总厚度接近70mm的被连接件组，留出足够的螺纹旋合段让螺母完全咬合，既不会因为螺杆过短导致螺母只能吃两三牙出现滑牙风险，也不会因为余留螺杆过长干涉周边运动部件。

　　建模时首先要还原六角头的对边、对角尺寸公差关系，标准M12六角头的对边宽度控制在18mm左右，头部厚度约7.5mm，螺杆末端做了45度倒角引导，方便装配时快速对准螺母螺纹孔，也能避免端部锐边划伤操作人员。螺杆下半段的三角螺纹严格遵循公制粗牙螺距1.75mm的参数，螺纹牙型的牙顶、牙底圆角都做了还原，和螺母内螺纹旋合时可以保证接触面积均匀，预紧后载荷能沿整圈螺纹分散，不会出现应力集中在端部几牙的情况。配套的六角螺母厚度约10.8mm，内螺纹和螺栓外螺纹的配合间隙控制在合理公差带内，既可以手动顺畅旋入，拧紧后又能依靠螺纹副的摩擦力实现防松。

　　在设备实际使用中，这类紧固件承担的是轴向拉紧作用：拧紧螺母时螺栓被轻微拉长产生弹性形变，反向的预紧力把叠在一起的法兰面、支架板牢牢压合，设备运行产生的振动、冲击载荷会先被结合面的摩擦力抵消，避免零件之间出现相对窜动。设计选型时需要提前核对安装边界：螺栓穿入的通孔一般开13mm左右，六角头和螺母的外侧都要预留出扳手空间，至少要留出能容纳套筒或者开口扳手摆动的25mm操作余量，不然现场装配时工具无法卡入六角面，只能被迫打磨周边结构。这套三维模型把螺栓杆部光杆段、螺纹段的分界，螺母的六方棱边倒角都做了清晰还原，结构工程师在做整机装配校验时，可以直接把组件调入装配体，核对螺杆穿过所有零件后的余留长度、扳手操作空间是否和周边管线、运动构件发生干涉，提前在设计阶段排除装配干涉问题，减少现场返工的概率。针对有防松需求的工况，还可以在这个基础搭配上平垫圈、弹簧垫圈，或者更换成尼龙锁紧螺母，模型的基准接口完全适配标准件库的装配逻辑，不需要额外调整配合面。
